Optické senzory - Reflexní světelné závory
OR430370
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 189,80 € | – |
| 5 | 184,11 € | 3% / 5,69 € |
| 10 | 180,31 € | 5% / 9,49 € |
| 20 | 174,62 € | 8% / 15,18 € |
| 50 | 167,02 € | 12% / 22,78 € |
Malé skladové zásoby
Optický senzor, reflexní, 43 × 32 × 15 mm, nepolarizované červené světlo, bodový, učení polohy, Sn: 7000, 10–30 V DC, PNP programovatelné/konfigurovatelné, 4pinový konektor M8, IP67, plast ASA+PMMA, pro průhledné objekty
Porovnat
Optické senzory - Reflexní světelné závory
Optické senzory pracují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní princip fungování spočívá ve vysílání a příjmu světla. Existují tři varianty: 1. Světelný závorový senzor se skládá ze dvou samostatných zařízení – vysílače a přijímače –, která jsou navzájem vyrovnána. Jakmile dojde k přerušení světelného paprsku mezi těmito dvěma zařízeními, spínací výstup integrovaný do přijímače změní svůj stav. 2. U odrazové světelné závory jsou vysílač a přijímač umístěny v jediném zařízení. Vysílaný světelný paprsek se odráží směrem k přijímači pomocí reflektoru namontovaného naproti němu. Jakmile dojde k přerušení světelného paprsku, spínací výstup integrovaný do zařízení změní svůj stav. 3. U senzoru s difúzním odrazem jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač zaznamená odražené světlo, spínací výstup integrovaný do zařízení změní svůj stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 0,1ms
- Typ spínací funkce
- Programovatelné/konfigurovatelné

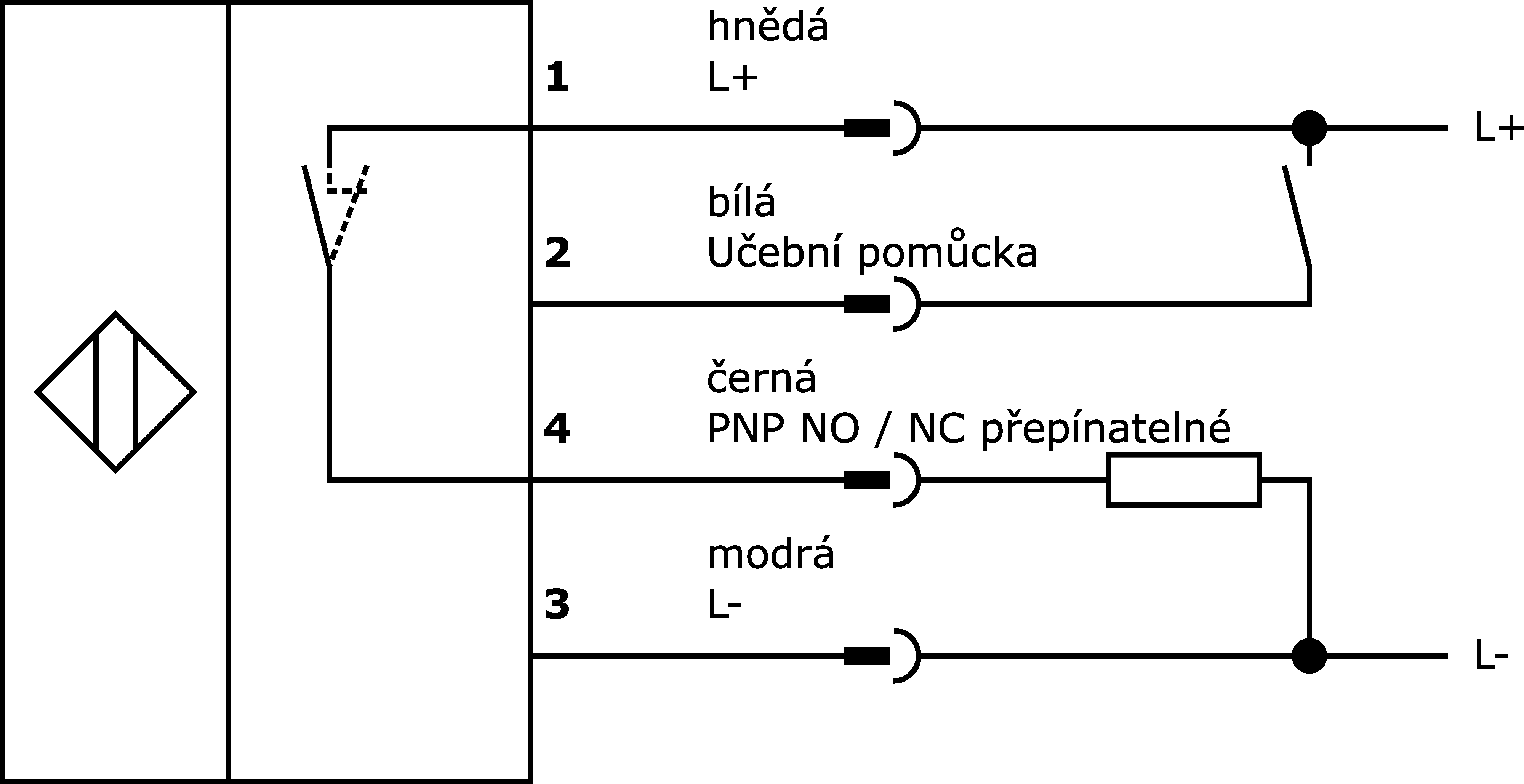

- Typ elektrického připojení
- Konektor M8
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 100mA
- Postup nastavení
- Teach-In
- Proud naprázdno
- 40mA
- Počet pinů
- 4
- Snímací rozsah
- 0 - 7 000mm
- Frekvence spínání
- 5 000Hz
- Pokles napětí
- 2,2V
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Doba poklesu
- 0,1ms
- Nastavitelné výstupní funkce
- Výhybka
- Zobrazení
- LED displej
- Ochranné funkce
- Ochrana proti zkratu, Ochrana proti přepólování
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 14,8mm
- Výška
- 43mm
- Délka
- 32,5mm
- Max. utahovací moment
- 0,8Nm
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Plast ASA
Optické vlastnosti
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 660nm
Ostatní vlastnosti
- Okolní teplota
- -25 - 65°C
- Referenční médium / objekt
- AO000007
- Aplikace
- Dotaz ohledně průhledných materiálů
Příslušenství pro OR430370
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000120
Upevnění design 43
Na skladě
Ostatní senzory
Ochranné víko Teflon M8
Reflektory a odrazné fólie
Malé skladové zásoby
Malé skladové zásoby
Malé skladové zásoby
Technologie připojení
Adaptér M8 zásuvka 4pólová/M12 konektor 4pólový
Kabelové konektory zásuvka M8 s LED zástrčka M8 4žilový
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8 4žilnatý se stíněním
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Připojovací kabely M8-zásuvka M8-konektor 4žilnatý
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.2 MB
-
pdfIndividuální datový listPDF-Soubor, 981 KB
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 98 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 474 KB
-
pdfShoda materiáluPDF-Soubor, 482 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 256 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270902 |
| eClass-7.1 | 27270902 |
| eClass-8.0 | 27270902 |
| eClass-9.0 | 27270902 |
| eClass-9.1 | 27270902 |
| ETIM-6.0 | EC002717 |
| ETIM-7.0 | EC002717 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 100 Optické senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 20g |
| Uhlíková stopa | 0,3kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
