AY000118
accesorios sensor, Kit de fijación, Metal, rótula
Disponible
Sensores ópticos - Sensores con supresión de fondo
OT98E193
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 195,30 € | – |
| 5 | 189,44 € | 3% / 5,86 € |
| 10 | 185,54 € | 5% / 9,77 € |
| 20 | 179,68 € | 8% / 15,62 € |
| 50 | 171,86 € | 12% / 23,44 € |
Disponible
sensor óptico, sensor, 42x18x11mm, sn: 5-450, 10-30v dc, -35-60°c, 2x pnp/npn antivalente, conector m8 4polos, ip67 / ip69k, pc-abs+pmma, 1khz, luz roja no polarizada, punto, ajuste manual
Comparar
Sensores ópticos - Sensores con supresión de fondo
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Tipo de luz
- Luz roja no polarizada
- Forma del haz de luz
- Punto
- Longitud de onda del sensor
- 633nm
- enfoque
- 200mm
Datos eléctricos
- Tiempo de respuesta/caída
- 0,5ms
- Cantidad de salidas de conmutación
- 1
- Ejecución de la función de conmutación
- Contacto normalmente abierto (NO para PNP) Contacto normalmente cerrado (NC para NPN)

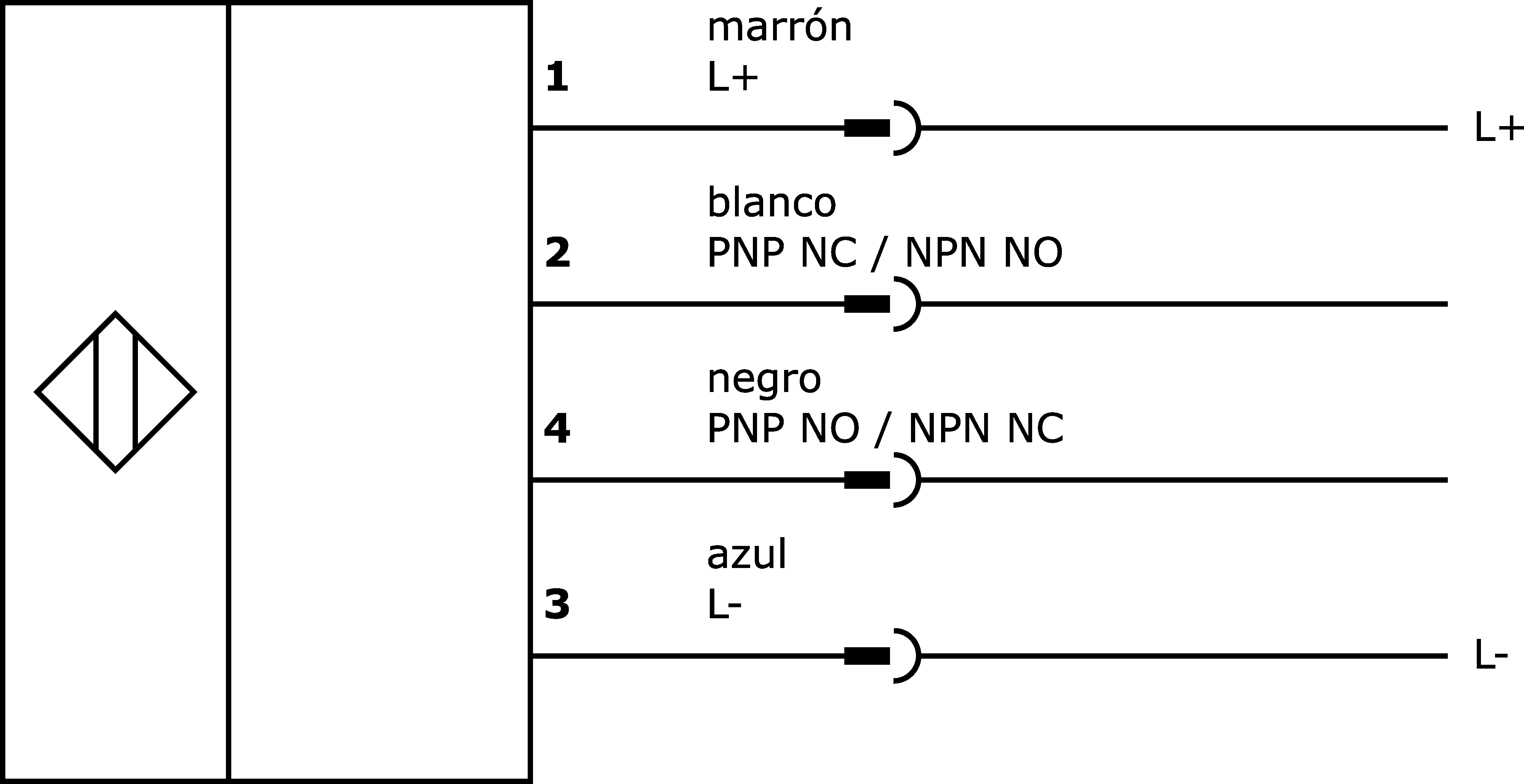

- Versión de la conexión eléctrica
- Conector M8
- Versión de la salida de conmutación
- Push-pull
- Corriente de conmutación asignada
- 100mA
- Tiempo de inicialización
- 300ms
- Procedimiento de ajuste
- Ajuste manual
- Corriente en vacío
- 15mA
- Número de polos
- 4
- Tiempo de reacción
- 0,5ms
- Ondulación residual
- 15%
- Distancia de conmutación
- 15 - 415mm
- Frecuencia de conmutación
- 1.000Hz
- Caída de tensión
- 2V
- Función de escaneo
- de conmutación claridad/oscuridad
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- Cubo
- Ancho
- 11,4mm
- Altura
- 41,9mm
- Longitud
- 18,3mm
- Temperatura de almacenamiento
- -40 - 70°C
- Grado de protección (IP)
- IP67 / IP69k
- Material de la superficie activa del sensor
- Plástico (PMMA)
- Material de la carcasa
- PC-ABS
Otros datos
- Temperatura ambiente
- -35 - 60°C
- Medio / objeto de referencia
- material con un 90% de reflectividad
Encuentre accesorios para OT98E193
en estos grupos de productos:
Montaje
Fijación, diseño 09
Fijación, diseño 31
Disponible
Tecnología de conexión
Cajas de conexiones M8, de 4 hilos
Cajas de conexiones, toma M8, conector M12, de 4 hilos
Cajas de conexiones, toma M8, conector M8, de 4 hilos
Hojas técnicas
Manuales
Dibujos
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 480 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 254 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 243 KB
Folleto del producto
-
pdfFlyer food and beveragePDF-archivo, 1.7 MB
-
pdfSoluciones de sensores para la industria cinematográficaPDF-archivo, 2.7 MB
-
pdfProductos que inspiranPDF-archivo, 8.5 MB
Libro Blanco
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con POP | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 100 Sensores ópticos |
| dimensiones de embalaje | 77 x 25 x 123mm |
| Peso bruto | 19g |
| 0,05kg CO₂e | |
| Código arancelario | 85365019 |
| WEEE número | 40951076 |
