OT98E193
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 195,30 € | – |
| 5 | 189,44 € | 3% / 5,86 € |
| 10 | 185,54 € | 5% / 9,77 € |
| 20 | 179,68 € | 8% / 15,62 € |
| 50 | 171,86 € | 12% / 23,44 € |
Na skladě
Optický senzor, senzor s difúzním odrazem, 42 × 18 × 11 mm, Sn: 5–450, 10–30 V DC, –35–60 °C, PNP/NPN (exkluzivní OR), 4pinový konektor M8, IP67 / IP69k, PC-ABS+PMMA, 1 kHz, nepolarizované červené světlo, bodový, ruční nastavení
Porovnat
Optické senzory - Difuzní snímače s potlačeným pozadím
Optické senzory pracují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní princip fungování spočívá ve vysílání a příjmu světla. Existují tři varianty: 1. Světelný závorový senzor se skládá ze dvou samostatných zařízení – vysílače a přijímače –, která jsou navzájem vyrovnána. Jakmile dojde k přerušení světelného paprsku mezi těmito dvěma zařízeními, spínací výstup integrovaný do přijímače změní svůj stav. 2. U odrazové světelné závory jsou vysílač a přijímač umístěny v jediném zařízení. Vysílaný světelný paprsek se odráží směrem k přijímači pomocí reflektoru namontovaného naproti němu. Jakmile dojde k přerušení světelného paprsku, spínací výstup integrovaný do zařízení změní svůj stav. 3. U senzoru s difúzním odrazem jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač zaznamená odražené světlo, spínací výstup integrovaný do zařízení změní svůj stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 0,5ms
- Počet spínacích výstupů
- 1
- Typ spínací funkce
- Normálně otevřený (NO pro PNP) Normálně uzavřený (NC pro NPN)

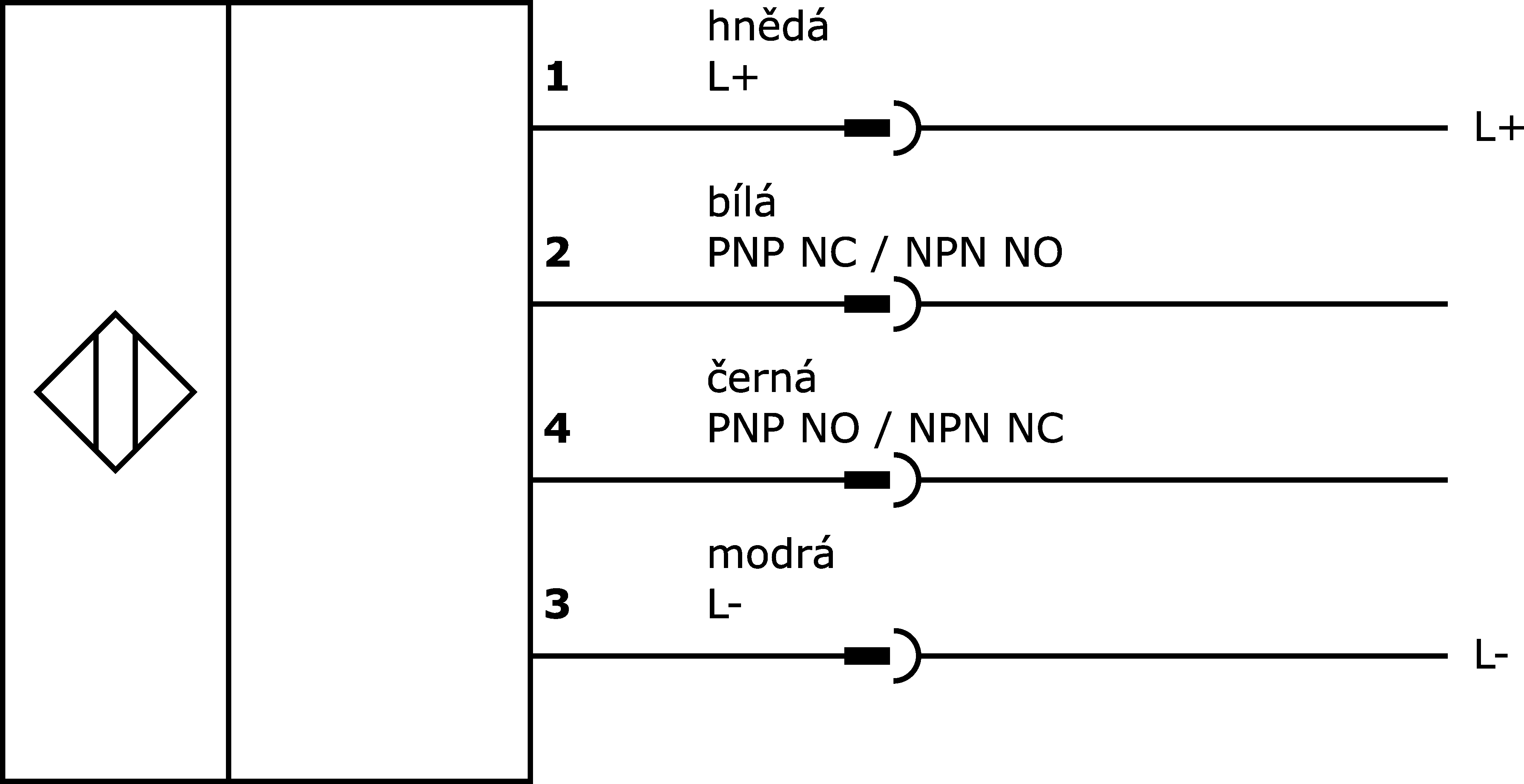

- Typ elektrického připojení
- Konektor M8
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 100mA
- Zpoždění připravenosti
- 300ms
- Postup nastavení
- ruční nastavení
- Funkční princip
- potlačení pozadí
- Proud naprázdno
- 15mA
- Počet pinů
- 4
- Doba odezvy
- 0,5ms
- Zbytkové zvlnění
- 15%
- Snímací rozsah
- 15 - 415mm
- Frekvence spínání
- 1 000Hz
- Pokles napětí
- 2V
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Zobrazení
- LED displej
- Ochranné funkce
- Ochrana proti zkratu, Ochrana proti přepólování
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 11,4mm
- Výška
- 41,9mm
- Délka
- 18,3mm
- Skladovací teplota
- -40 - 70°C
- Druh krytí (IP)
- IP67 / IP69k
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- PC-ABS
Optické vlastnosti
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 633nm
- zaměření
- 200mm
Ostatní vlastnosti
- Okolní teplota
- -35 - 60°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
Příslušenství pro OT98E193
najdete v těchto produktových skupinách:
Montáž
Upevnění design 09
Upevnění design 31
Malé skladové zásoby
Na skladě
Technologie připojení
Připojovací kabely M8 4žilnatý
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Připojovací kabely M8-zásuvka M8-konektor 4žilnatý
Katalogové listy
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 480 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
-
pdfFlyer food and beveragePDF-Soubor, 1.7 MB
-
pdfSenzorová řešení pro filmový průmyslPDF-Soubor, 2.7 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 100 Optické senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 19g |
| Uhlíková stopa | 0,05kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
