Gardien - Position
WP050100
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 514,90 € | – |
| 5 | 499,45 € | 3% / 15,45 € |
| 10 | 489,16 € | 5% / 25,75 € |
| 20 | 473,71 € | 8% / 41,19 € |
| 50 | 453,11 € | 12% / 61,79 € |
Sur demande
Position du contacteur, 48 x 116 x 96 mm, affichage LED, 8 décades, 4 présélections, 18-30 V CC, 4 sorties PNP/NPN programmables/configurables, 0-10 V / 0 mA ... 20 mA, raccordement à vis, IP65, plastique, rétroéclairage de l'écran LCD
Comparer
Gardien - Position
La surveillance de la vitesse de rotation ou des mouvements rotatifs est nécessaire dans de nombreuses applications afin de garantir le bon fonctionnement d'une installation. Nos appareils de surveillance de la vitesse de rotation et de l'arrêt fonctionnent selon différents principes : 1. Surveillance des impulsions d'un codeur ; 2. Mesure de la fréquence du courant d'alimentation à l'aide d'un transformateur de courant. Selon leur type, nos appareils disposent de fonctions très variées. Pour une analyse plus approfondie dans un système de commande de niveau supérieur, les résultats sont transmis, par exemple, sous la forme d’un simple contact de relais (survitesse/sous-vitesse) ou d’un signal de sortie analogique gradué en fonction de la plage de vitesse définie.
Autres caractéristiques
- Température ambiante
- -20 - 60°C
Caractéristiques électriques
- Nombre de décades
- 8
- Nombre de présélections à régler
- 4
- Nombre de sorties de commutation
- 4
- Exécution de la 2e fonction de commutation
- programmable/configurable
- Exécution de la 3e fonction de commutation
- programmable/configurable
- Exécution de la 4e fonction de commutation
- programmable/configurable
- Type de fonction de commutation
- Programmable/configurable
- Version de la 2e sortie de commutation
- PNP/NPN
- Version de la 3e sortie de commutation
- PNP/NPN
- Version de la 4e sortie de commutation
- PNP/NPN
- Type de sortie analogique
- 0 - 10 V, 0 - 20 mA

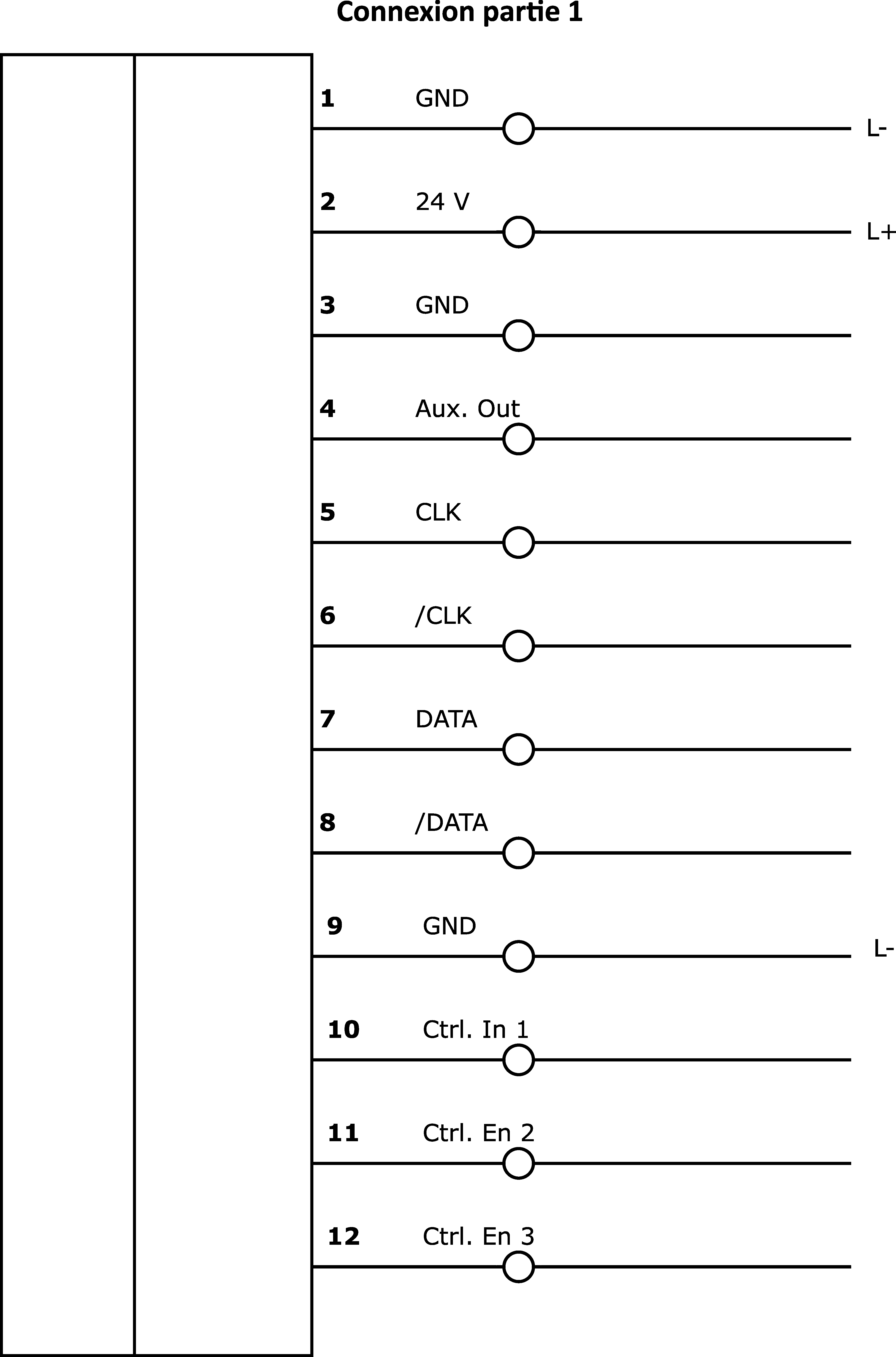

- Type de raccordement électrique
- Connexion par borne à serrage
- Version de la sortie de commutation
- PNP
- Exécution de l'entrée de signal A
- PNP
- Exécution de l'entrée de signal B
- PNP/NPN
- Courant de coupure assigné
- 200mA
- Tension d'alimentation du codeur
- 24V
- Courant d'alimentation du codeur
- 250mA
- Courant à vide
- 100mA
- Tension de commutation
- 24V
- Interface de communication prise en charge
- RS232
- Annonce
- Écran LED (éclairé)
Propriétés mécaniques
- Largeur
- 96mm
- Profondeur d'encastrement
- 105mm
- Hauteur
- 48mm
- Longueur
- 116mm
- Température de stockage
- -25 - 70°C
- Type de montage
- Montage en façade
- Indice de protection (IP)
- IP65
- Matériau du boîtier
- Plastique
Fiches techniques
Instructions
Dessins
Logiciel
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 474 KB
-
pdfConformité des matériauxPDF-Fichier, 478 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 254 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 254 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 248 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 243 KB
| Classification | Classe |
|---|---|
| eClass-7.0 | 27200316 |
| eClass-7.1 | 27200316 |
| eClass-8.0 | 27200316 |
| eClass-9.0 | 27200316 |
| eClass-9.1 | 27200316 |
| ETIM-6.0 | EC002300 |
| ETIM-7.0 | EC002300 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 650 gardiens |
| Dimensions de l'emballage | 185 x 107 x 198mm |
| Poids brut | 432g |
| Empreinte carbone | 4,46kg CO₂e |
| Numéro de tarif douanier | 90291000 |
| Numéro WEEE | 40951076 |
