Einzeldatenblatt
PDF-Datei, 1.005 KB
Wächter - Position
WP050100
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 514,90 € | – |
| 5 | 499,45 € | 3% / 15,45 € |
| 10 | 489,16 € | 5% / 25,75 € |
| 20 | 473,71 € | 8% / 41,19 € |
| 50 | 453,11 € | 12% / 61,79 € |
Auf Anfrage
Wächter Position, 48x116x96mm, Anzeige LED, 8 Dekaden, 4x Vorwahl, 18-30V DC, 4x PNP/NPN programmierbar/konfigurierbar, 0-10V / 0 mA ... 20 mA, Schraubanschluss, IP65, Kunststoff, Hintergrundbeleuchtung der LC-Anzeige
Vergleichen
Wächter - Position
Das Überwachen von Drehzahlen oder rotierenden Bewegungen ist in vielen Applikationen erforderlich, um den ordnungsgemäßen Betrieb einer Anlage zu gewährleisten. Unsere Drehzahl- und Stillstandsüberwachungsgeräte arbeiten nach verschiedenen Funktionsprinzipen: 1. Überwachen von Impulsen eines Gebers 2. Frequenzmessung des Zuleitungsstroms mittels Stromwandler. Unsere Geräte verfügen je nach Typ über die verschiedensten Funktionen. Zur weiteren Auswertung in einer übergeordneten Steuerung werden die Ergebnisse z.B. als einfacher Relaiskontakt (Über-/Unterdrehzahl) oder als auf den eingestellten Drehzahlbereich aufgelöstes analoges Ausgangssignal ausgegeben.
Elektrische Eigenschaften
- Anzahl der Dekaden
- 8
- Anzahl der einzustellenden Vorwahlen
- 4
- Anzahl der Schaltausgänge
- 4
- Ausführung der 2. Schaltfunktion
- programmierbar/konfigurierbar
- Ausführung der 3. Schaltfunktion
- programmierbar/konfigurierbar
- Ausführung der 4. Schaltfunktion
- programmierbar/konfigurierbar
- Ausführung der Schaltfunktion
- programmierbar/konfigurierbar
- Ausführung des 2. Schaltausgangs
- PNP/NPN
- Ausführung des 3. Schaltausgangs
- PNP/NPN
- Ausführung des 4. Schaltausgangs
- PNP/NPN
- Ausführung des Analogausgangs
- 0 - 10V, 0 - 20mA

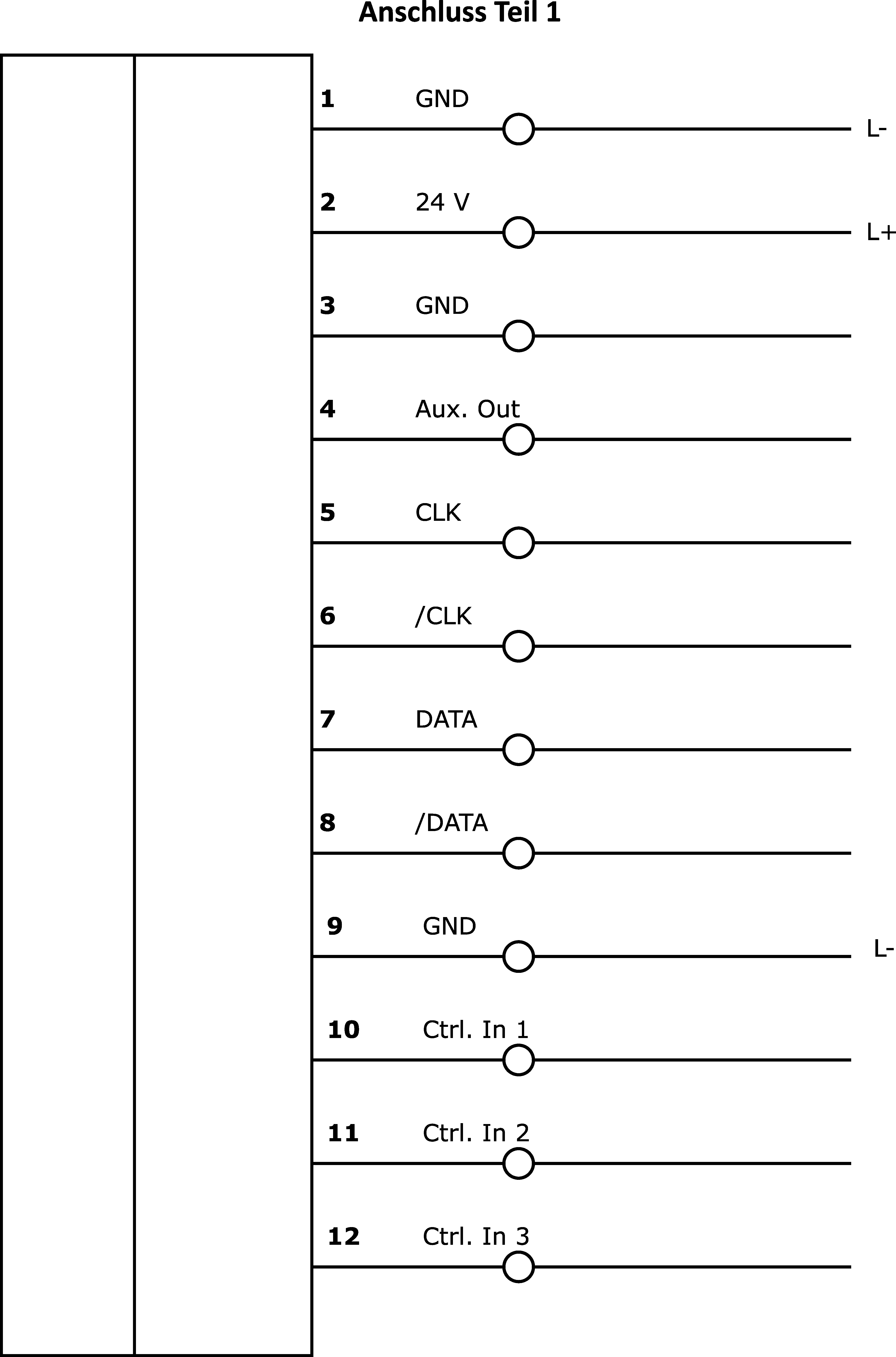

- Ausführung des elektrischen Anschlusses
- Klemmanschluss
- Ausführung des Schaltausgangs
- PNP
- Ausführung des Signaleingangs A
- PNP
- Ausführung des Signaleingangs B
- PNP/NPN
- Bemessungsschaltstrom
- 200mA
- Geberversorgungsspannung
- 24V
- Geberversorgungsstrom
- 250mA
- Leerlaufstrom
- 100mA
- Schaltspannung
- 24V
- Unterstützte Kommunikationsschnittstelle
- RS232
- Anzeige
- LED-Display (Beleuchtet)
Mechanische Eigenschaften
- Breite
- 96mm
- Einbautiefe
- 105mm
- Höhe
- 48mm
- Länge
- 116mm
- Lagertemperatur
- -25 - 70°C
- Montageart
- Fronttafeleinbau
- Schutzart (IP)
- IP65
- Werkstoff des Gehäuses
- Kunststoff
Sonstige Eigenschaften
- Umgebungstemperatur
- -20 - 60°C
Datenblätter
Anleitungen
Zeichnungen
Software
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27200316 |
| eClass-7.1 | 27200316 |
| eClass-8.0 | 27200316 |
| eClass-9.0 | 27200316 |
| eClass-9.1 | 27200316 |
| ETIM-6.0 | EC002300 |
| ETIM-7.0 | EC002300 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 650 Wächter |
| Verpackungsmaße | 185 x 107 x 198mm |
| Bruttogewicht | 432g |
| CO2-Fußabdruck | 4,46kg CO₂e |
| Zolltarifnummer | 90291000 |
| WEEE-Nummer | 40951076 |
