Guardian - Pozycja
WP050100
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 514,90 € | – |
| 5 | 499,45 € | 3% / 15,45 € |
| 10 | 489,16 € | 5% / 25,75 € |
| 20 | 473,71 € | 8% / 41,19 € |
| 50 | 453,11 € | 12% / 61,79 € |
Na żądanie
Pozycja monitora, 48x116x96 mm, wyświetlacz LED, 8 dekad, 4x preselekcja, 18-30 V DC, 4x PNP/NPN programowalne/konfigurowalne, 0-10 V / 0 mA ... 20 mA, złącze śrubowe, IP65, tworzywo sztuczne, podświetlenie wyświetlacza LC
Porównaj
Guardian - Pozycja
Monitorowanie prędkości lub ruchów obrotowych jest wymagane w wielu zastosowaniach w celu zapewnienia prawidłowego działania systemu. Nasze urządzenia do monitorowania prędkości i zatrzymania działają zgodnie z różnymi zasadami funkcjonalnymi: 1. monitorowanie impulsów z enkodera 2. pomiar częstotliwości prądu zasilającego za pomocą przekładnika prądowego. W zależności od typu, nasze urządzenia mają szeroki zakres funkcji. W celu dalszej oceny w nadrzędnym systemie sterowania, wyniki są wyprowadzane np. jako prosty styk przekaźnika (nadmierna/niedostateczna prędkość) lub jako analogowy sygnał wyjściowy rozwiązany do ustawionego zakresu prędkości.
Inne właściwości
- Temperatura otoczenia
- -20 - 60°C
Właściwości elektryczne
- Liczba dekad
- 8
- Liczba kodów wybierania do ustawienia
- 4
- Liczba wyjść przełączających
- 4
- Wykonanie 2. funkcji przełączania
- Programowalne/konfigurowalne
- Wykonanie 3. funkcji przełączania
- Programowalne/konfigurowalne
- Wykonanie 4. funkcji przełączania
- Programowalne/konfigurowalne
- Wykonywanie funkcji przełączania
- Programowalne/konfigurowalne
- Konstrukcja 2. wyjścia przełączającego
- PNP/NPN
- Konstrukcja 3. wyjścia przełączającego
- PNP/NPN
- Konstrukcja 4. wyjścia przełączającego
- PNP/NPN
- Konstrukcja wyjścia analogowego
- 0 - 10V, 0 - 20 mA

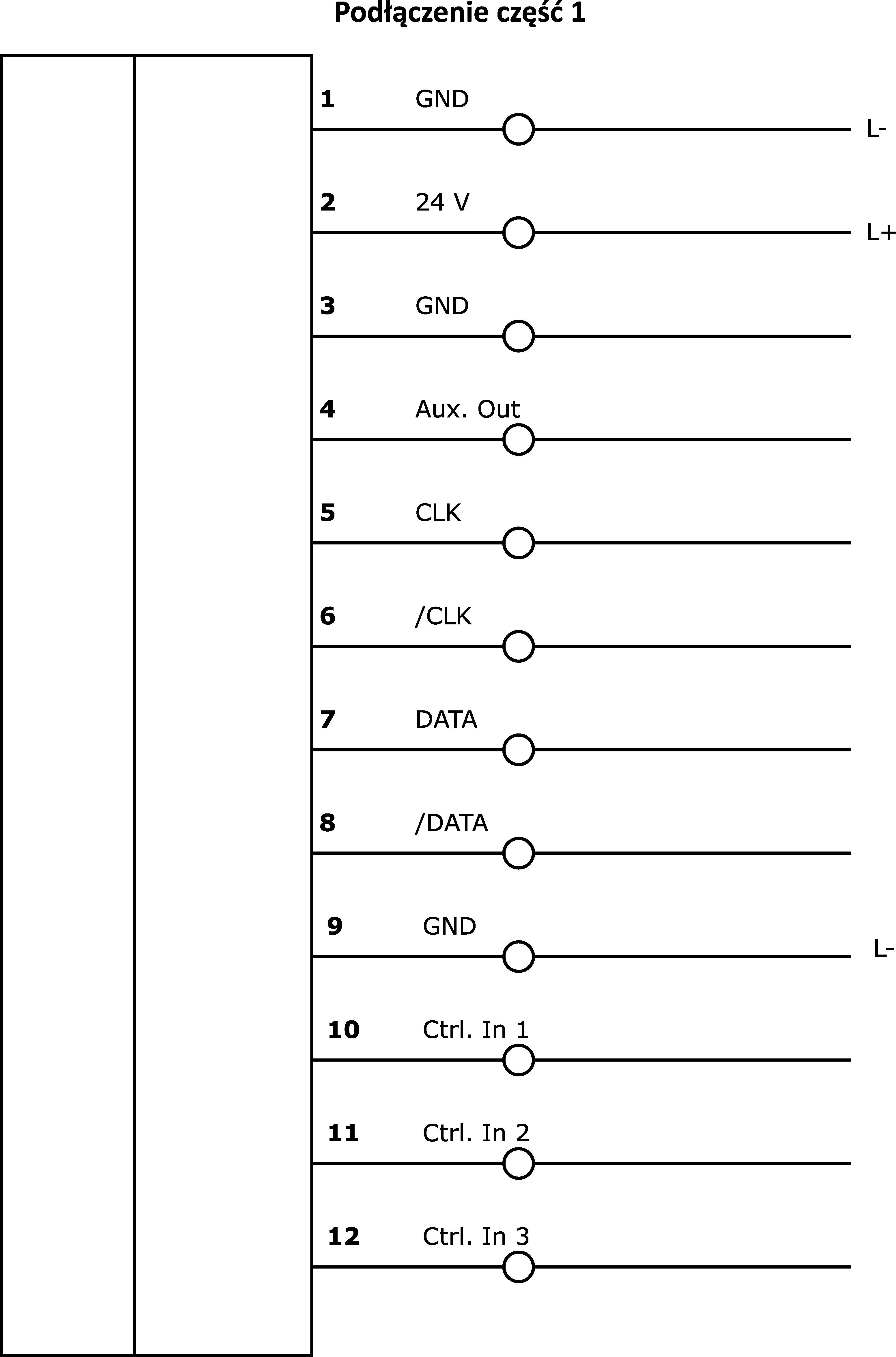

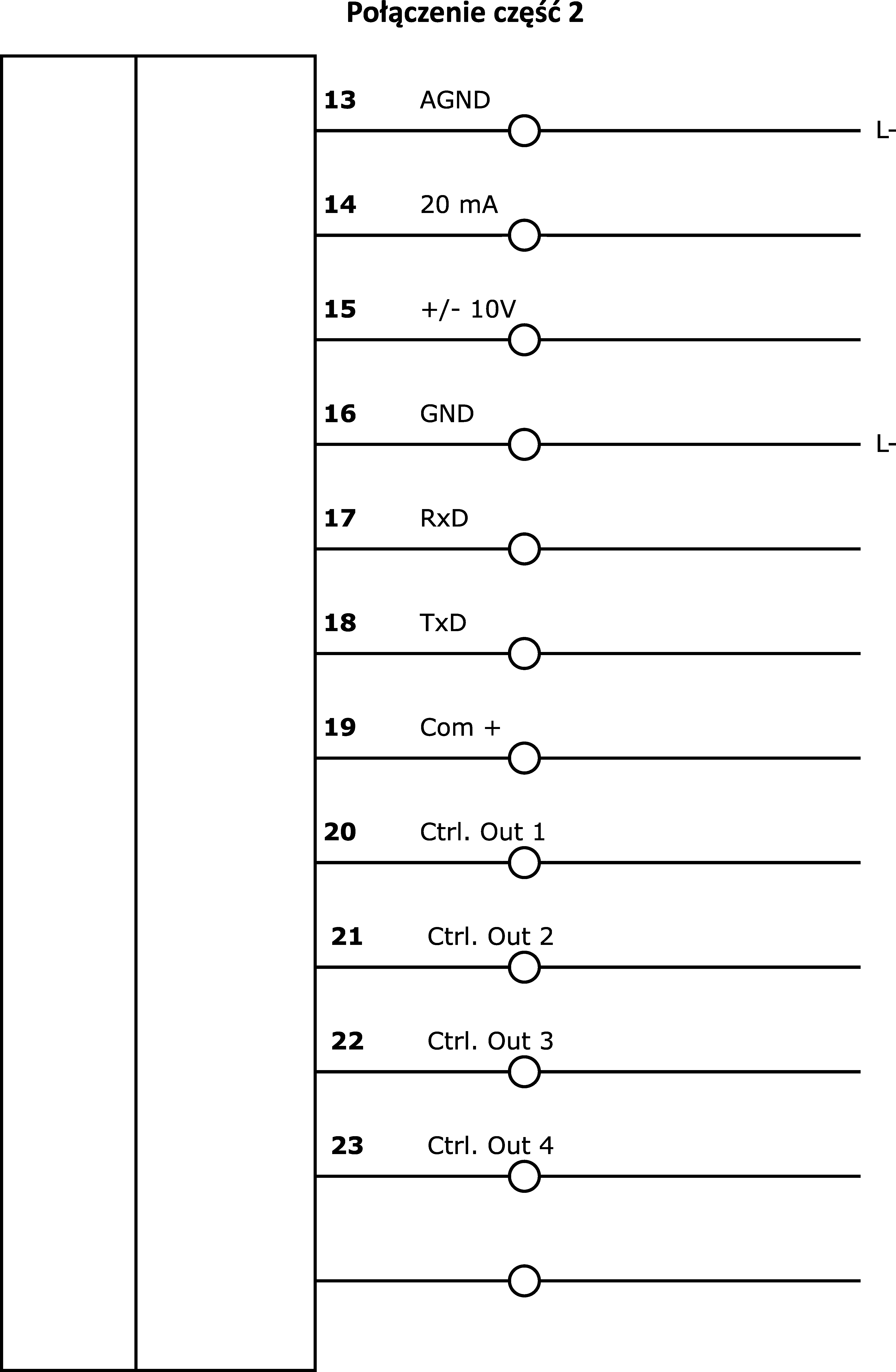

- Projekt połączenia elektrycznego
- Podłączenie zacisków
- Konstrukcja wyjścia przełączającego
- PNP
- Konstrukcja wejścia sygnału A
- PNP
- Wykonanie wejścia sygnału B
- PNP/NPN
- Znamionowy prąd przełączania
- 200mA
- Napięcie zasilania enkodera
- 24V
- Prąd zasilania enkodera
- 250mA
- Prąd bez obciążenia
- 100mA
- Napięcie przełączania
- 24V
- Obsługiwany interfejs komunikacyjny
- RS232
- Wyświetlacz
- Wyświetlacz LED (podświetlany)
Właściwości mechaniczne
- Szerokość
- 96mm
- Głębokość instalacji
- 105mm
- Wysokość
- 48mm
- Długość
- 116mm
- Temperatura przechowywania
- -25 - 70°C
- Typ montażu
- Instalacja panelu przedniego
- Klasa ochrony (IP)
- IP65
- Materiał obudowy
- Tworzywo sztuczne
Arkusze danych
Instrukcje
Rysunki
Oprogramowanie
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27200316 |
| eClass-7.1 | 27200316 |
| eClass-8.0 | 27200316 |
| eClass-9.0 | 27200316 |
| eClass-9.1 | 27200316 |
| ETIM-6.0 | EC002300 |
| ETIM-7.0 | EC002300 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 650 strażników |
| Wymiary opakowania | 185 x 107 x 198mm |
| Masa brutto | 432g |
| Ślad CO2 | 4,46kg CO₂e |
| Numer taryfy celnej | 90291000 |
| Numer WEEE | 40951076 |
