Gardien - Impulsion
WY050100
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 323,50 € | – |
| 5 | 313,80 € | 3% / 9,70 € |
| 10 | 307,33 € | 5% / 16,18 € |
| 20 | 297,62 € | 8% / 25,88 € |
| 50 | 284,68 € | 12% / 38,82 € |
Stock à peine suffisant
Contrôle de vitesse, 48 x 115 x 96 mm, 24 V CC, 4 sorties PNP programmables/configurables, 0-10 V / 0/4-20 mA, raccordement à vis, IP65, Noryl UL94, appareil multifonction, avec écran LCD, à un ou deux canaux, paramétrage
Comparer
Gardien - Impulsion
La surveillance de la vitesse de rotation ou des mouvements rotatifs est nécessaire dans de nombreuses applications afin de garantir le bon fonctionnement d'une installation. Nos appareils de surveillance de la vitesse de rotation et de l'arrêt fonctionnent selon différents principes : 1. Surveillance des impulsions d'un codeur ; 2. Mesure de la fréquence du courant d'alimentation à l'aide d'un transformateur de courant. Selon leur type, nos appareils disposent de fonctions très variées. Pour une analyse plus approfondie dans un système de commande de niveau supérieur, les résultats sont transmis, par exemple, sous la forme d’un simple contact de relais (survitesse/sous-vitesse) ou d’un signal de sortie analogique gradué en fonction de la plage de vitesse définie.
- Précision d'affichage
- 1 chiffre
Autres caractéristiques
- Fonctionnalités
- Réinitialisation de l'entrée
- Température ambiante
- -20 - 60°C
- Remarque importante
- Une double évaluation des flancs des deux canaux multiplie la fréquence de comptage maximale.
Caractéristiques électriques
- Nombre de sorties
- 4
- Nombre de décades
- 8
- Type de fonction de commutation
- Programmable/configurable
- Type de sortie analogique
- 0 - 10 V, 0 - 20 mA, 4 - 20 mA

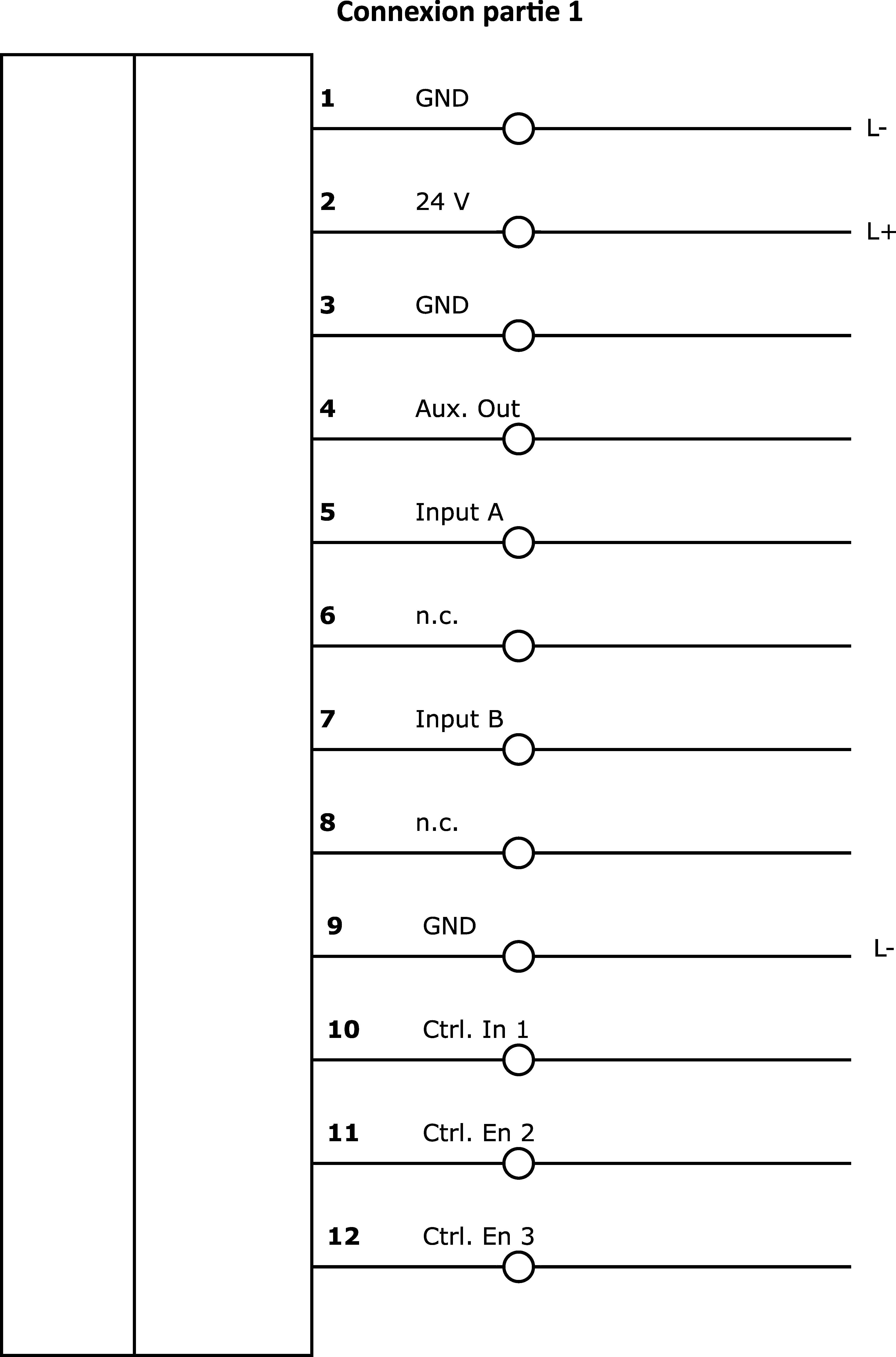

- Type de raccordement électrique
- Connexion par borne à serrage
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 200mA
- Procédure de réglage
- Paramétrage
- Courant d'alimentation du codeur
- 250mA
- Type de tension d'alimentation du codeur
- DC
- Tension de commutation
- 24V
- Type de tension pour l'actionnement
- DC
- Fréquence de comptage
- 250kHz
- Interface de communication prise en charge
- RS232
- Évaluation
- à un ou deux canaux
- Fonctions de surveillance du gardien
- Vitesse, Durée de validité
- Annonce
- Écran tactile LCD
- Fonctions de protection
- Protection contre les courts-circuits, Protection contre l'inversion de polarité
Propriétés mécaniques
- Largeur
- 96mm
- Hauteur
- 48mm
- Longueur
- 115,4mm
- Température de stockage
- -25 - 70°C
- Type de montage
- Montage en façade
- Indice de protection (IP)
- IP65
- Matériau du boîtier
- Noryl UL94
Fiches techniques
Instructions
Dessins
Logiciel
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 325 KB
-
pdfConformité des matériauxPDF-Fichier, 478 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 255 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 254 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 248 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 243 KB
Applications
| Classification | Classe |
|---|---|
| eClass-7.0 | 27200316 |
| eClass-7.1 | 27200316 |
| eClass-8.0 | 27200316 |
| eClass-9.0 | 27200316 |
| eClass-9.1 | 27200316 |
| ETIM-6.0 | EC002300 |
| ETIM-7.0 | EC002300 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 650 gardiens |
| Dimensions de l'emballage | 185 x 107 x 195mm |
| Poids brut | 452g |
| Empreinte carbone | 4,66kg CO₂e |
| Numéro de tarif douanier | 90292038 |
| Numéro WEEE | 40951076 |
