Guardian - Impuls

WY050100

WY050100
Cena katalogowa
323,50 €
Ilość Cena Oszczędności
1 323,50 € –
5 313,80 € 3% / 9,70 €
10 307,33 € 5% / 16,18 €
20 297,62 € 8% / 25,88 €
50 284,68 € 12% / 38,82 €
Niedobór zapasów
Monitorowanie prędkości, 48x115x96mm, 24V DC, 4x PNP programowalne/konfigurowalne, 0-10V / 0/4-20mA, złącze śrubowe, IP65, Noryl UL94, urządzenie wielofunkcyjne, z wyświetlaczem LC, jedno- i dwukanałowe, parametryzacja

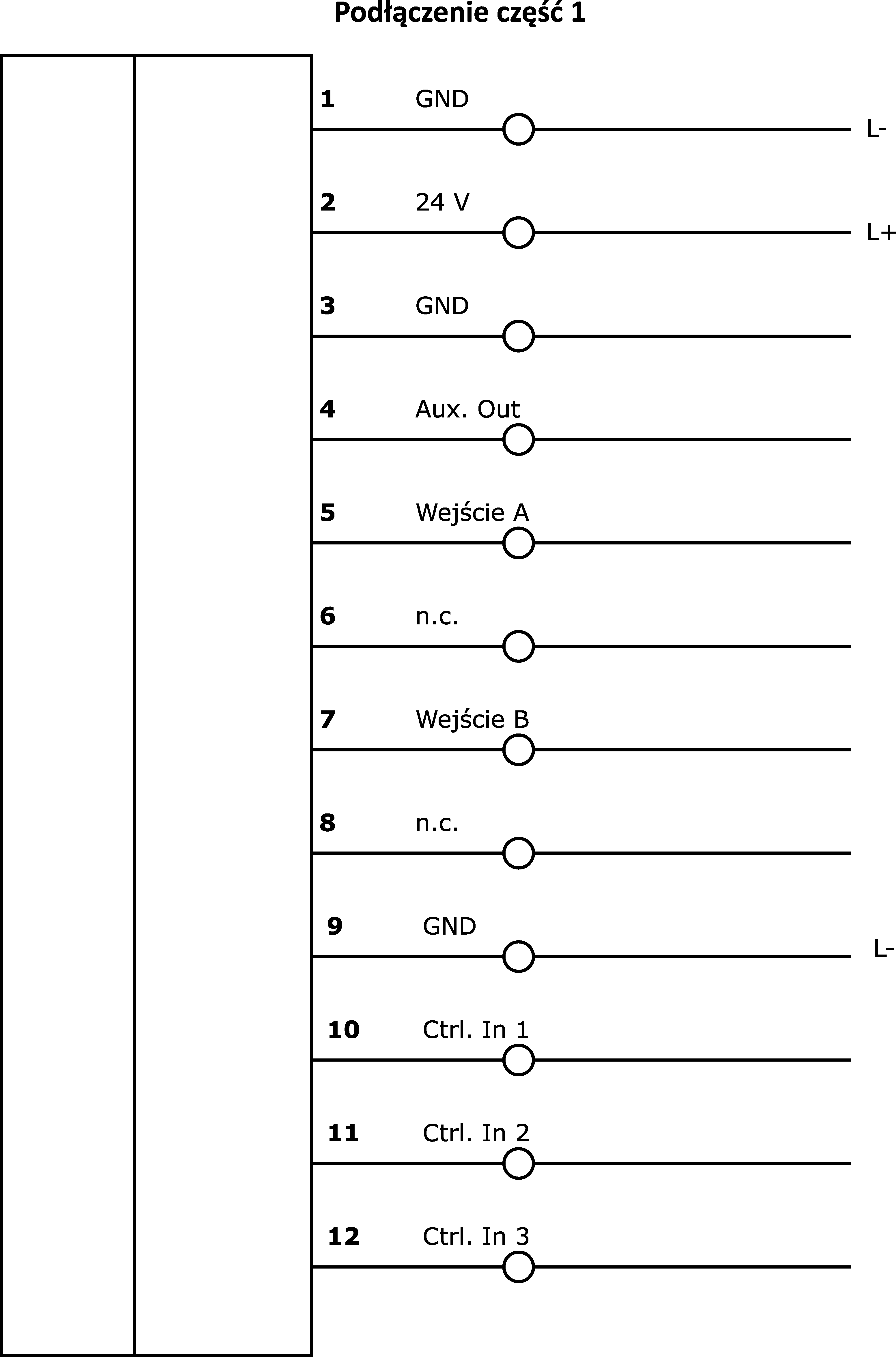

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Guardian - Impuls

Monitorowanie prędkości lub ruchów obrotowych jest wymagane w wielu zastosowaniach w celu zapewnienia prawidłowego działania systemu. Nasze urządzenia do monitorowania prędkości i zatrzymania działają zgodnie z różnymi zasadami funkcjonalnymi: 1. monitorowanie impulsów z enkodera 2. pomiar częstotliwości prądu zasilającego za pomocą przekładnika prądowego. W zależności od typu, nasze urządzenia mają szeroki zakres funkcji. W celu dalszej oceny w nadrzędnym systemie sterowania, wyniki są wyprowadzane np. jako prosty styk przekaźnika (nadmierna/niedostateczna prędkość) lub jako analogowy sygnał wyjściowy rozwiązany do ustawionego zakresu prędkości.

Dokładność wyświetlacza
1 cyfra

Inne właściwości

Zakres funkcji
Wejście resetowania
Temperatura otoczenia
-20 - 60°C
Ważna uwaga
Podwójna ocena obu kanałów zwielokrotnia maksymalną częstotliwość zliczania.

Właściwości elektryczne

Liczba wyjść
4
Liczba dekad
8
Wykonywanie funkcji przełączania
Programowalne/konfigurowalne
Konstrukcja wyjścia analogowego
0 - 10V, 0 - 20 mA, 4 - 20 mA
Projekt połączenia elektrycznego
Podłączenie zacisków
Konstrukcja wyjścia przełączającego
PNP
Znamionowy prąd przełączania
200mA
Procedura ustawiania
Parametryzacja
Prąd zasilania enkodera
250mA
Typ napięcia zasilania enkodera
DC
Napięcie przełączania
24V
Typ napięcia do uruchamiania
DC
Częstotliwość zliczania
250kHz
Obsługiwany interfejs komunikacyjny
RS232
Ocena
jedno- i dwukanałowy
Funkcje monitorowania strażnika
prędkość, Czas działania
Wyświetlacz
Wyświetlacz dotykowy LCD
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją

Właściwości mechaniczne

Szerokość
96mm
Wysokość
48mm
Długość
115,4mm
Temperatura przechowywania
-25 - 70°C
Typ montażu
Instalacja panelu przedniego
Klasa ochrony (IP)
IP65
Materiał obudowy
Noryl UL94
Klasyfikacja Klasa
eClass-7.0 27200316
eClass-7.1 27200316
eClass-8.0 27200316
eClass-9.0 27200316
eClass-9.1 27200316
ETIM-6.0 EC002300
ETIM-7.0 EC002300
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 650 strażników
Wymiary opakowania 185 x 107 x 195mm
Masa brutto 452g
Ślad CO2 4,66kg CO₂e
Numer taryfy celnej 90292038
Numer WEEE 40951076
