Monitores - Impulso

WY050100

WY050100
Preço de tabela
323,50 €
montante preço desconto
1 323,50 € –
5 313,80 € 3% / 9,70 €
10 307,33 € 5% / 16,18 €
20 297,62 € 8% / 25,88 €
50 284,68 € 12% / 38,82 €
Escassa
Monitorização da velocidade, 48x115x96mm, 24V DC, 4x PNP programável/configurável, 0-10V / 0/4-20mA, ligação de parafuso, IP65, Noryl UL94, dispositivo multifuncional, com ecrã LC, canal simples e duplo, parametrização

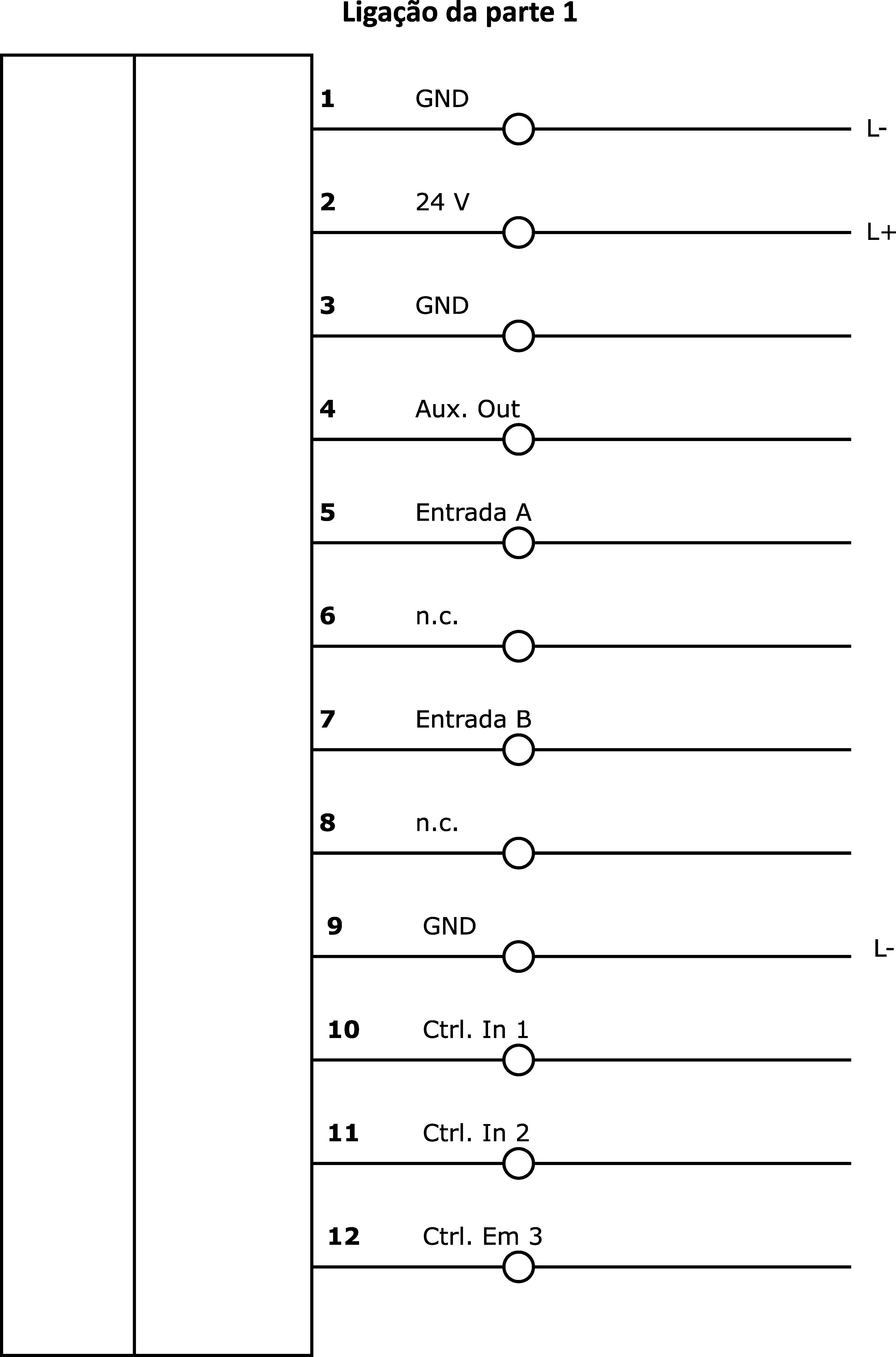

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Monitores - Impulso

A monitorização de velocidades ou movimentos rotativos é necessária em muitas aplicações, de modo a garantir o funcionamento correto de um sistema. Os nossos aparelhos de controlo de velocidade e de paragem funcionam de acordo com diferentes princípios funcionais: 1. monitorização de impulsos de um codificador 2. medição da frequência da corrente de alimentação através de um transformador de corrente. Consoante o tipo, os nossos aparelhos têm uma grande variedade de funções. Para uma avaliação posterior num sistema de controlo de nível superior, os resultados são emitidos, por exemplo, como um simples contacto de relé (velocidade excessiva/velocidade insuficiente) ou como um sinal de saída analógico resolvido para a gama de velocidades definida.

Precisão do visor
1 dígito

Outras propriedades

Âmbito das funções
Entrada de reinicialização
Temperatura ambiente
-20 - 60°C
Nota importante
Uma avaliação de borda dupla de ambos os canais multiplica a frequência máxima de contagem.

Propriedades eléctricas

Número de saídas
4
Número de décadas
8
Execução da função de comutação
programável/configurável
Versão de saída analógica
0 - 10V, 0 - 20mA, 4 - 20mA
Concepção da ligação eléctrica
Ligação de braçadeira
Versão de saída de comutação
PNP
Corrente nominal de comutação
200mA
Procedimento de definição
Parametrização
Corrente de alimentação do sensor
250mA
Tipo de tensão de alimentação do codificador
DC
Tensão de comutação
24V
Tipo de tensão para accionamento
DC
Frequência de contagem
250kHz
Interface de comunicação suportada
RS232
Avaliação
canal simples e duplo
Funções de monitorização do monitor
Velocidade, Duração
Ecrã
Ecrã táctil LCD
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Largo
96mm
Altura
48mm
Comprimento
115,4mm
Temperatura de armazenamento
-25 - 70°C
Tipo de montagem
Instalação do painel frontal
Classe de protecção (IP)
IP65
Material do invólucro
Noryl UL94
Classificação Classe
eClass-7.0 27200316
eClass-7.1 27200316
eClass-8.0 27200316
eClass-9.0 27200316
eClass-9.1 27200316
ETIM-6.0 EC002300
ETIM-7.0 EC002300
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 650 monitores
dimensões da embalagem 185 x 107 x 195mm
Peso bruto 452g
Pegada de CO2 4,66kg CO₂e
Número da pauta aduaneira 90292038
Número WEEE 40951076
