Guardiano - Impulso

WY050100

WY050100
Prezzo di listino
323,50 €
Quantità Prezzo Risparmio
1 323,50 € –
5 313,80 € 3% / 9,70 €
10 307,33 € 5% / 16,18 €
20 297,62 € 8% / 25,88 €
50 284,68 € 12% / 38,82 €
Carenza di scorte
Monitoraggio della velocità, 48x115x96mm, 24V DC, 4x PNP programmabili/configurabili, 0-10V / 0/4-20mA, connessione a vite, IP65, Noryl UL94, dispositivo multifunzionale, con display LC, singolo e doppio canale, parametrizzazione

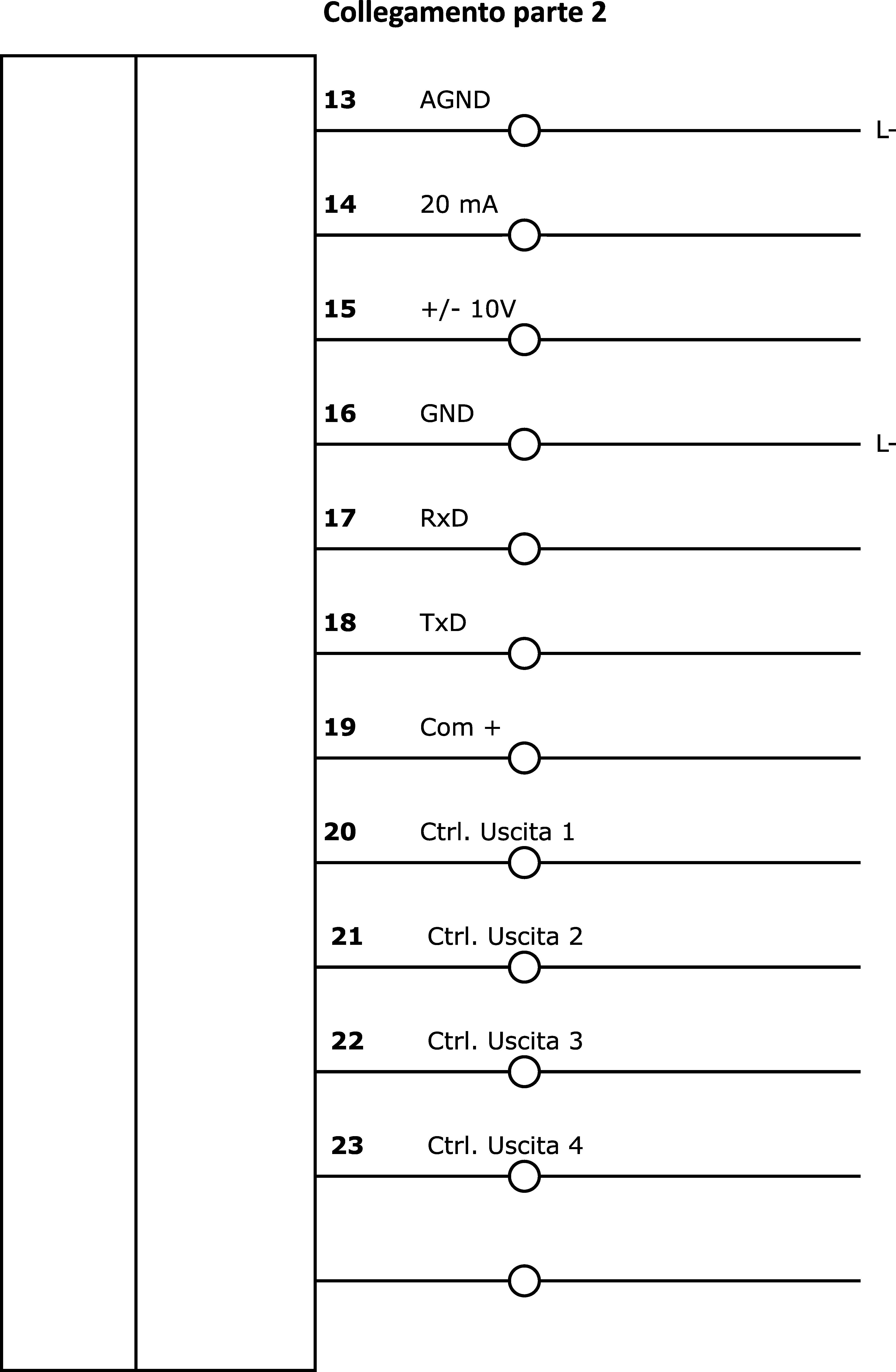

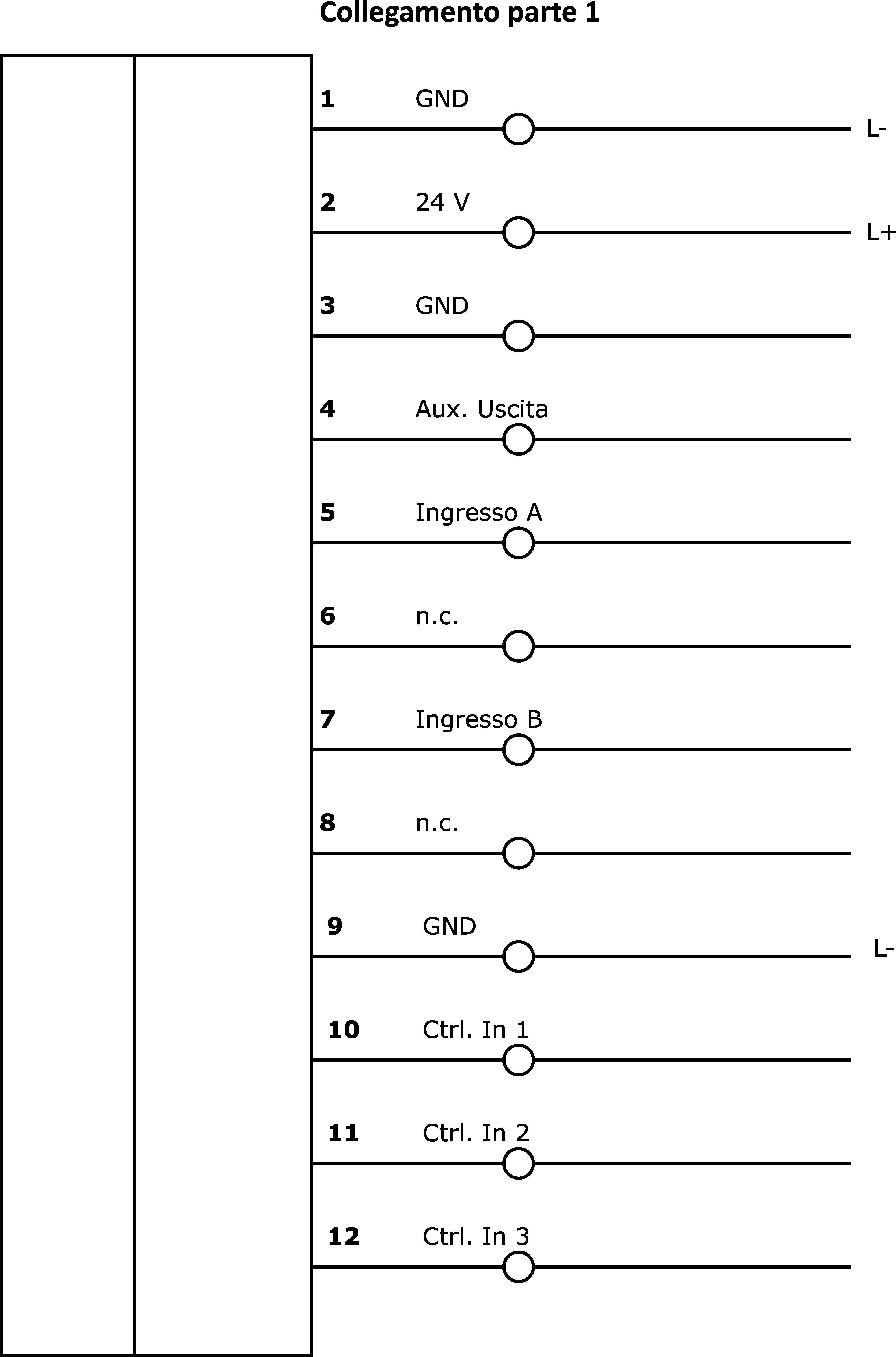

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Guardiano - Impulso

Il monitoraggio delle velocità o dei movimenti rotatori è richiesto in molte applicazioni per garantire il corretto funzionamento di un sistema. I nostri dispositivi di monitoraggio della velocità e dell'arresto funzionano secondo diversi principi funzionali: 1. monitoraggio degli impulsi di un encoder 2. misurazione della frequenza della corrente di alimentazione mediante un trasformatore di corrente. A seconda del tipo, i nostri dispositivi hanno un'ampia gamma di funzioni. Per un'ulteriore valutazione in un sistema di controllo di livello superiore, i risultati vengono emessi, ad esempio, come un semplice contatto di relè (sovravelocità/sottovelocità) o come un segnale di uscita analogico risolto in base all'intervallo di velocità impostato.

Precisione del display
1 cifra

Altre proprietà

Gamma di funzioni
Ingresso di reset
Temperatura ambiente
-20 - 60°C
Nota importante
Una valutazione a doppio bordo di entrambi i canali moltiplica la frequenza massima di conteggio.

Proprietà elettriche

Numero di uscite
4
Numero di decenni
8
Esecuzione della funzione di commutazione
Programmabile/configurabile
Progettazione dell'uscita analogica
0 - 10V, 0 - 20mA, 4 - 20mA
Progettazione del collegamento elettrico
Collegamento dei terminali
Progettazione dell'uscita di commutazione
PNP
Corrente di commutazione nominale
200mA
Procedura di impostazione
Parametrizzazione
Corrente di alimentazione dell'encoder
250mA
Tipo di tensione di alimentazione dell'encoder
DC
Tensione di commutazione
24V
Tipo di tensione per l'azionamento
DC
Frequenza di conteggio
250kHz
Interfaccia di comunicazione supportata
RS232
Valutazione
uno e due canali
Funzioni di monitoraggio della guardia
velocità, Tempo di esecuzione
Display
Display LCD a sfioramento
Protezione da cortocircuito, Protezione dall'inversione di polarità

Proprietà meccaniche

Larghezza
96mm
Altezza
48mm
Lunghezza
115,4mm
Temperatura di stoccaggio
-25 - 70°C
Tipo di montaggio
Installazione del pannello frontale
Classe di protezione (IP)
IP65
Materiale dell'alloggiamento
Noryl UL94
Classificazione Classe
eClass-7.0 27200316
eClass-7.1 27200316
eClass-8.0 27200316
eClass-9.0 27200316
eClass-9.1 27200316
ETIM-6.0 EC002300
ETIM-7.0 EC002300
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 650 guardie
Dimensioni dell'imballaggio 185 x 107 x 195mm
Peso lordo 452g
4,66kg CO₂e
Numero di tariffa doganale 90292038
Numero WEEE 40951076
