OY380520
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 802,80 € | – |
5 | 778,72 € | 3% / 24,08 € |
10 | 762,66 € | 5% / 40,14 € |
20 | 738,58 € | 8% / 64,22 € |
50 | 706,46 € | 12% / 96,34 € |
Sensori ottici - Pulsante luminescente
Gli scanner a luminescenza sono sensori ottici che utilizzano la luce UV per riconoscere i luminofori in vari materiali e quindi innescare un processo di commutazione. I luminofori sono pigmenti che vengono eccitati a brillare dalla luce UV. Questo effetto viene sfruttato in diverse applicazioni industriali. Un esempio è l'etichettatura di un'ampia varietà di materiali come le bottiglie. Gli scanner a luminescenza vengono utilizzati per riconoscere se un'etichetta è presente o meno su una bottiglia. Poiché la carta contiene dei luminofori, il sensore si attiva sempre quando un'etichetta si trova nel campo di rilevamento della luce UV. Se una bottiglia o un altro prodotto non ha un'etichetta, non avviene alcun processo di commutazione, in modo che tali prodotti possano essere selezionati durante l'etichettatura automatica.
Altre proprietà
- Vita media nominale
- 100.000h
- Temperatura ambiente
- -20 - 60°C
Proprietà elettriche
- Esecuzione della funzione di commutazione
- Contatto normalmente chiuso/normalmente aperto

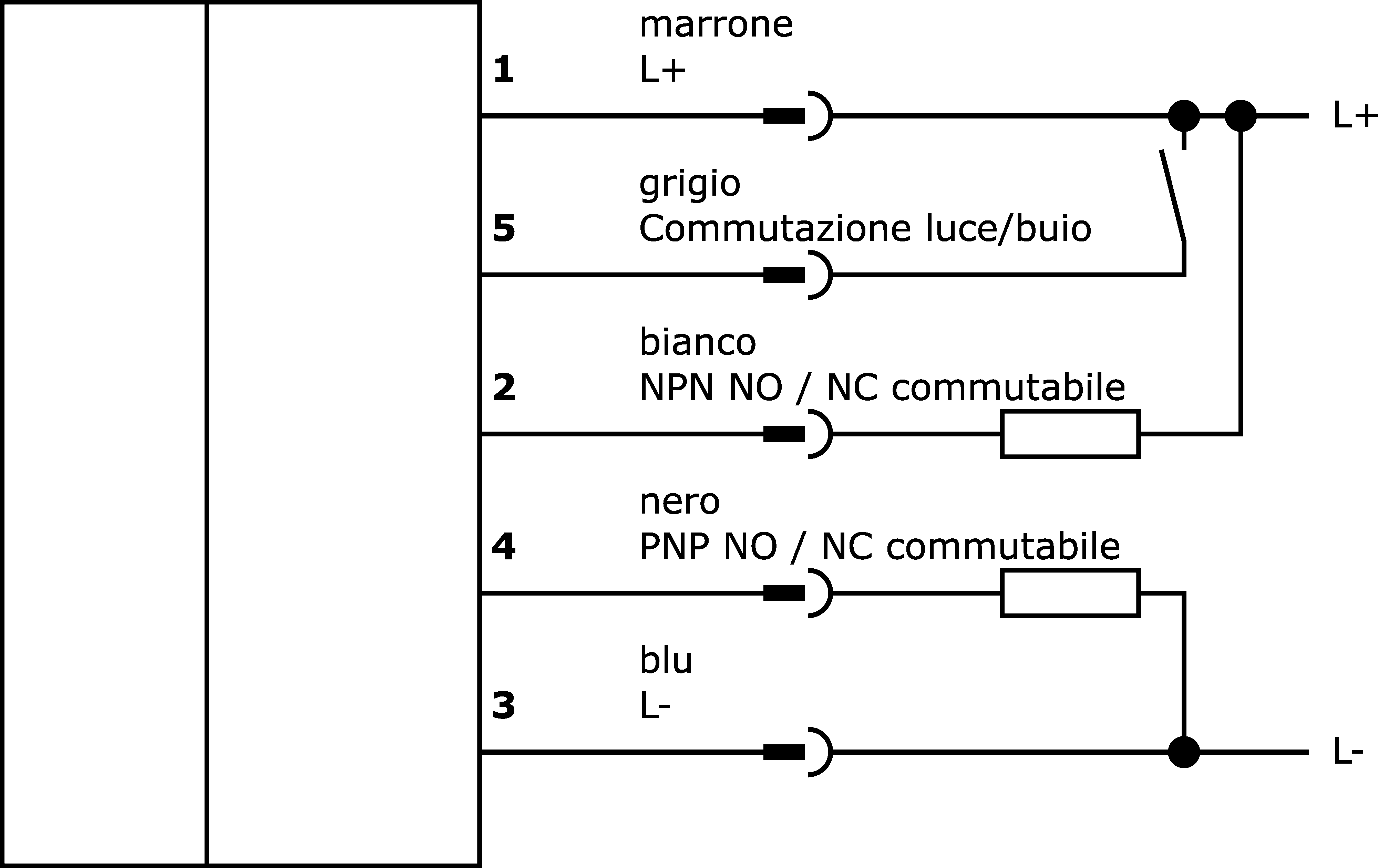

- Progettazione del collegamento elettrico
- Connettore M12
- Progettazione dell'uscita di commutazione
- PNP/NPN
- Corrente di commutazione nominale
- 100mA
- Ritardo di standby
- 100ms
- Procedura di impostazione
- Impostazione manuale
- A prova di cortocircuito
- Sì
- Corrente a vuoto
- 35mA
- Numero di pali
- 5
- Durata dell'impulso
- 10µs
- Frequenza di commutazione
- 1.500Hz
- Classe di protezione
- II
- Protezione contro l'inversione di polarità
- Sì
- Tensione di esercizio (CC)
- 10 - 30V
- Campo di misura
- 150mm
- Display
- Display a LED
Proprietà meccaniche
- Design
- Cuboide
- Larghezza
- 15mm
- Altezza
- 48mm
- Lunghezza
- 38mm
- Classe di protezione (IP)
- IP67
- Materiale della superficie attiva del sensore
- vetro
- Materiale dell'alloggiamento
- Metallo
Proprietà ottiche
- Sorgente luminosa
- LED
- Tipo di luce
- Ultravioletto
- Rilevamento della luminescenza
- Tutta la luminescenza visibile
- Campo di scansione nominale
- 150mm
- Diametro dello spot luminoso nel punto focale
- 11mm
Stile di montaggio 38
Sistema di montaggio per AY000119
Prese per cavo M12 a 5 fili con schermatura
Prese per cavi Presa M12 Spina M12 5 fili
Prese per cavo M12 a 5 pin, assemblabili
Prese per cavo M12 a 5 fili
Schede tecniche
Disegni
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 478 KB
-
pdfDichiarazione di conformità CEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
Classificazione | Classe |
---|---|
eClass-7.0 | 27270908 |
eClass-7.1 | 27270908 |
eClass-8.0 | 27270908 |
eClass-9.0 | 27270908 |
eClass-9.1 | 27270908 |
ETIM-6.0 | EC001822 |
ETIM-7.0 | EC001822 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Conforme al TSCA | Sì |
Gruppo di prodotti IPF | 102 Scanner di luminescenza |
Dimensioni dell'imballaggio | 77 x 25 x 123mm |
Peso lordo | 90g |
Numero di tariffa doganale | 85365019 |
Numero WEEE | 40951076 |
