OY380520
cantidad | precio | ahorros |
---|---|---|
1 | 802,80 € | – |
5 | 778,72 € | 3% / 24,08 € |
10 | 762,66 € | 5% / 40,14 € |
20 | 738,58 € | 8% / 64,22 € |
50 | 706,46 € | 12% / 96,34 € |
Sensores ópticos - Sensores de luminiscencia
Los sensores de luminiscencia son sensores ópticos que detectan luminóforos en diversos materiales mediante luz UV y, con ello, activan una operación de conmutación. Los luminóforos son pigmentos que brillan con la luz UV. Este efecto se utiliza en diversas aplicaciones industriales. Un ejemplo de ello es el etiquetado de los más diversos materiales, tales como botellas. Los sensores de luminiscencia se usan para detectar si una etiqueta está en una botella o no. Como el papel contiene luminóforos, el sensor conmuta siempre que hay una etiqueta dentro del campo de detección de la luz UV. Si una botella u otro producto no lleva etiqueta, no se realiza ninguna operación de conmutación, de tal forma que, en un etiquetado automatizado, dichos productos puedan extraerse posteriormente.
Características ópticas
- Medios luminosos
- LED
- Tipo de luz
- Ultravioleta
- Detección de luminiscencia
- Toda la luminiscencia visible
- Alcance de detección nominal
- 150mm
- Diámetro del punto luminoso en el punto focal
- 11mm
Datos eléctricos
- Ejecución de la función de conmutación
- Contacto NC/NA

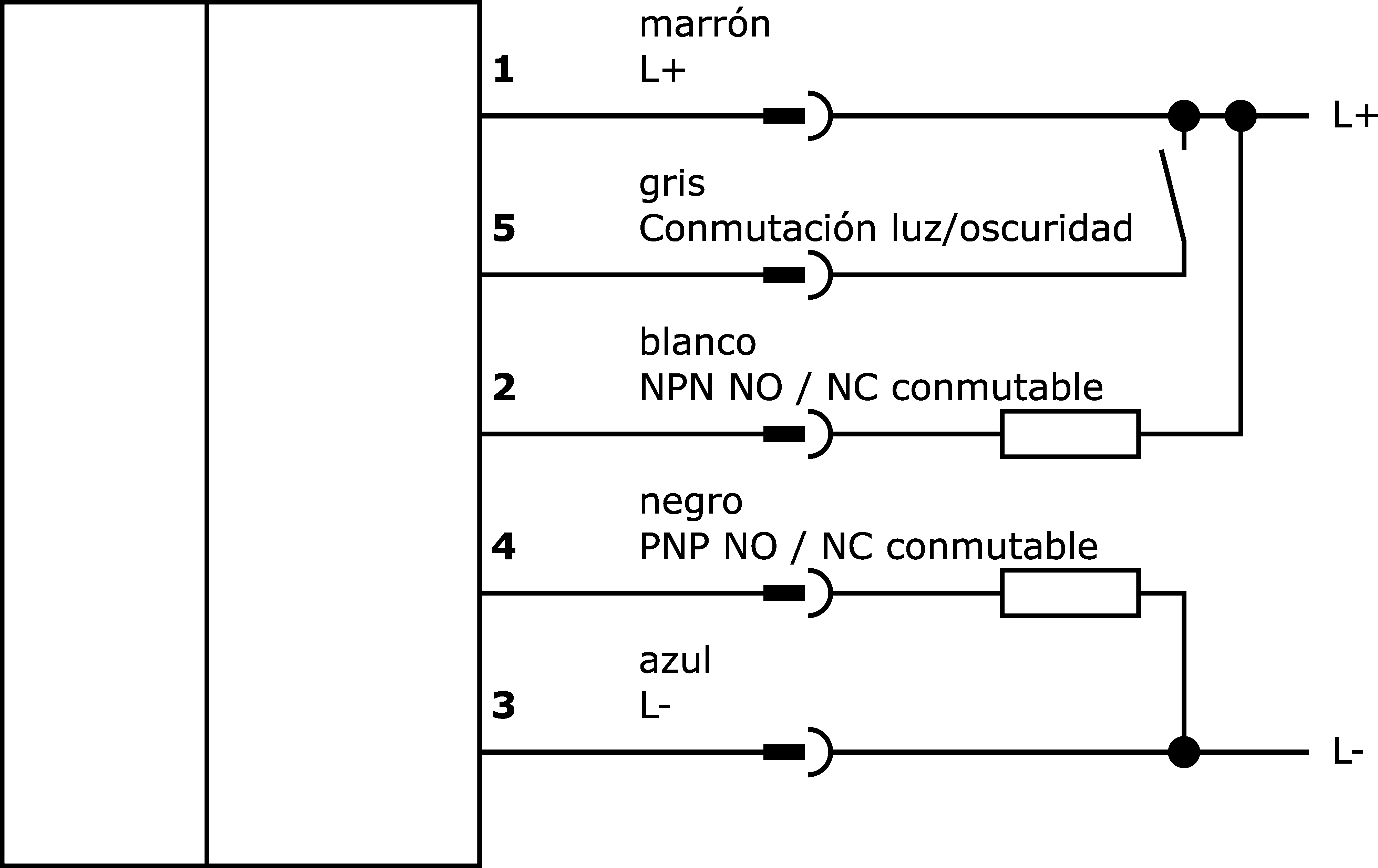

- Versión de la conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- PNP/NPN
- Corriente de conmutación asignada
- 100mA
- Tiempo de inicialización
- 100ms
- Procedimiento de ajuste
- Ajuste manual
- A prueba de cortocircuitos
- Sí
- Corriente en vacío
- 35mA
- Número de polos
- 5
- Duración del impulso
- 10µs
- Frecuencia de conmutación
- 1.500Hz
- Clase de seguridad
- II
- Con protección contra la inversión de polaridad
- Sí
- Tensión de servicio (CC)
- 10 - 30V
- Rango de medición
- 150mm
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- Cubo
- Ancho
- 15mm
- Altura
- 48mm
- Longitud
- 38mm
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Vidrio
- Material de la carcasa
- Metal
Otros datos
- Vida útil nominal media
- 100.000h
- Temperatura ambiente
- -20 - 60°C
Fijación, diseño 38
Sistema de montaje para AY000119
Cajas de conexiones M12, de 5 hilos, con blindaje
Tomas de cable, toma M12, conector M12, de 5 hilos
Cajas de conexiones M12, de 5 polos, confeccionables
Cajas de conexiones M12, de 5 hilos
Hojas técnicas
Dibujos
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 478 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Otros
Clasificación | Clase |
---|---|
eClass-7.0 | 27270908 |
eClass-7.1 | 27270908 |
eClass-8.0 | 27270908 |
eClass-9.0 | 27270908 |
eClass-9.1 | 27270908 |
ETIM-6.0 | EC001822 |
ETIM-7.0 | EC001822 |
Propiedad | Valor |
---|---|
Conforme a RoHS | Sí |
Conforme a REACH | Sí |
Conforme con TSCA | Sí |
Grupo de productos ipf | 102 Sensores de luminiscencia |
dimensiones de embalaje | 77 x 25 x 123mm |
Peso bruto | 90g |
Código arancelario | 85365019 |
WEEE número | 40951076 |
