OY380520
Ilość | Cena | Oszczędności |
---|---|---|
1 | 802,80 € | – |
5 | 778,72 € | 3% / 24,08 € |
10 | 762,66 € | 5% / 40,14 € |
20 | 738,58 € | 8% / 64,22 € |
50 | 706,46 € | 12% / 96,34 € |
Czujniki optyczne - Przycisk luminescencyjny
Skanery luminescencyjne to czujniki optyczne, które wykorzystują światło UV do rozpoznawania luminoforów w różnych materiałach, a tym samym uruchamiają proces przełączania. Luminofory to pigmenty, które są pobudzane do świecenia przez światło UV. Efekt ten jest wykorzystywany w różnych zastosowaniach przemysłowych. Jednym z przykładów jest etykietowanie szerokiej gamy materiałów, takich jak butelki. Skanery luminescencyjne są tutaj wykorzystywane do rozpoznawania, czy etykieta znajduje się na butelce, czy nie. Ponieważ papier zawiera luminofory, czujnik zawsze przełącza się, gdy etykieta znajduje się w zakresie wykrywania światła UV. Jeśli butelka lub inny produkt nie ma etykiety, proces przełączania nie ma miejsca, dzięki czemu takie produkty mogą być sortowane podczas automatycznego etykietowania.
Inne właściwości
- Średni znamionowy okres użytkowania
- 100 000h
- Temperatura otoczenia
- -20 - 60°C
Właściwości elektryczne
- Wykonywanie funkcji przełączania
- Styk normalnie zamknięty/normalnie otwarty

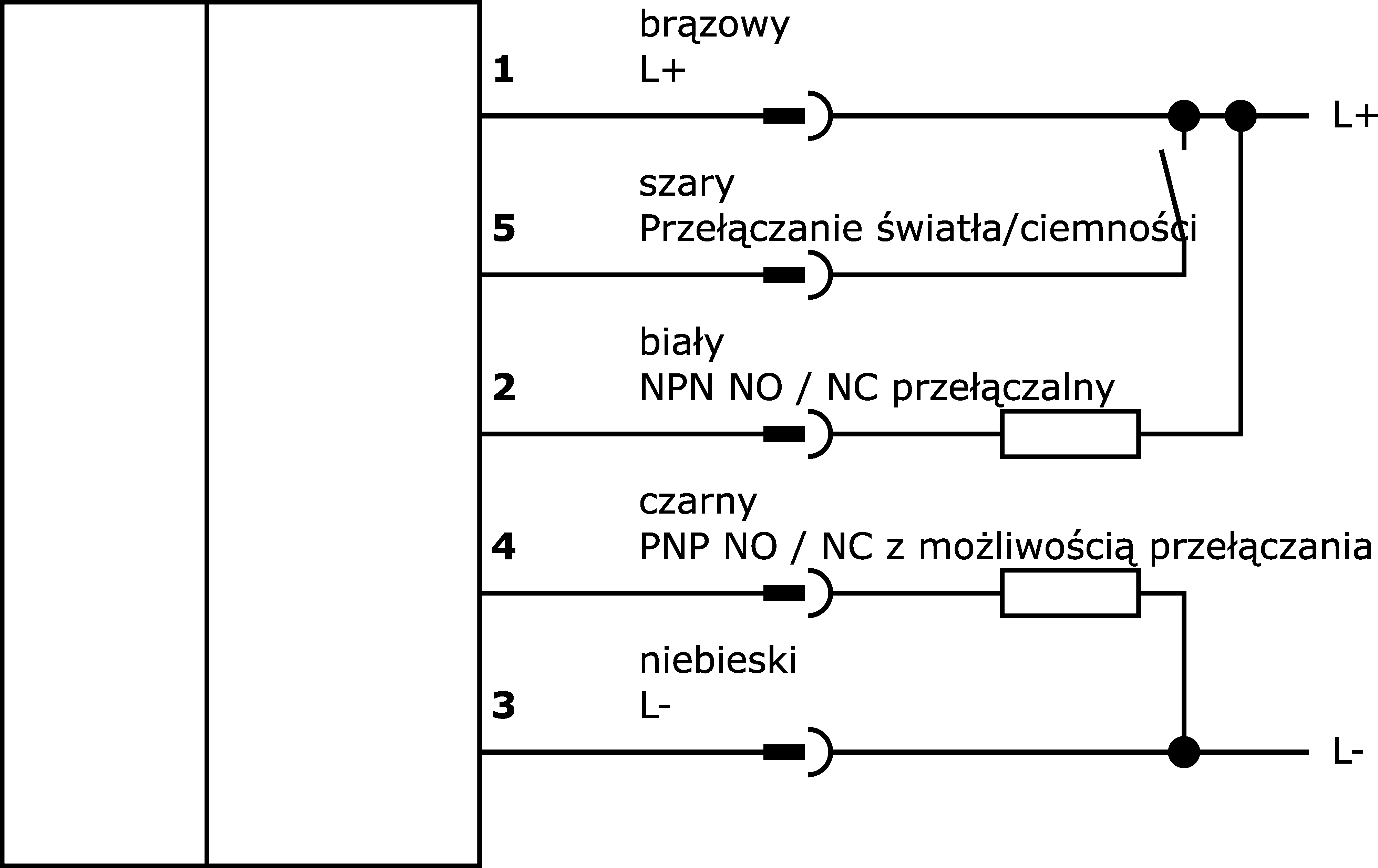

- Projekt połączenia elektrycznego
- Złącze wtykowe M12
- Konstrukcja wyjścia przełączającego
- PNP/NPN
- Znamionowy prąd przełączania
- 100mA
- Opóźnienie gotowości
- 100ms
- Procedura ustawiania
- Ustawienie ręczne
- Odporność na zwarcia
- Tak
- Prąd bez obciążenia
- 35mA
- Liczba biegunów
- 5
- Czas trwania impulsu
- 10µs
- Częstotliwość przełączania
- 1 500Hz
- Klasa ochrony
- II
- Zabezpieczenie przed odwrotną polaryzacją
- Tak
- Napięcie robocze (DC)
- 10 - 30V
- Zakres pomiarowy
- 150mm
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 15mm
- Wysokość
- 48mm
- Długość
- 38mm
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- szkło
- Materiał obudowy
- Metal
Właściwości optyczne
- Źródło światła
- LED
- Rodzaj światła
- Ultrafiolet
- Wykrywanie luminescencji
- Cała widoczna luminescencja
- Nominalny zakres skanowania
- 150mm
- Średnica plamki świetlnej w punkcie centralnym
- 11mm
Styl montażu 38
System montażowy dla AY000119
5-żyłowe gniazda kablowe M12 z ekranem
Gniazda kablowe Gniazdo M12 Wtyk M12 5-przewodowy
5-pinowe gniazda kablowe M12, możliwość montażu
5-żyłowe gniazda kablowe M12
Arkusze danych
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 478 KB
-
pdfDeklaracja zgodności CEPDF-Plik, 254 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 76 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 73 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 57 KB
Różne
Klasyfikacja | Klasa |
---|---|
eClass-7.0 | 27270908 |
eClass-7.1 | 27270908 |
eClass-8.0 | 27270908 |
eClass-9.0 | 27270908 |
eClass-9.1 | 27270908 |
ETIM-6.0 | EC001822 |
ETIM-7.0 | EC001822 |
Cecha | Wartość |
---|---|
Zgodność z dyrektywą RoHS | Tak |
Zgodność z REACH | Tak |
Zgodność z TSCA | Tak |
Grupa produktów IPF | 102 Skaner luminescencji |
Wymiary opakowania | 77 x 25 x 123mm |
Masa brutto | 90g |
Numer taryfy celnej | 85365019 |
Numer WEEE | 40951076 |
