OY380520
Quantité | Prix | Économies |
---|---|---|
1 | 802,80 € | – |
5 | 778,72 € | 3% / 24,08 € |
10 | 762,66 € | 5% / 40,14 € |
20 | 738,58 € | 8% / 64,22 € |
50 | 706,46 € | 12% / 96,34 € |
Capteurs optiques - Détecteur de luminescence
Les détecteurs de luminescence sont des capteurs optiques qui utilisent la lumière UV pour détecter les luminophores dans différents matériaux et déclencher ainsi un processus de commutation. Les luminophores sont des pigments qui s'illuminent sous l'effet de la lumière UV. Cet effet est utilisé dans différentes applications industrielles. L'étiquetage de différents matériaux, comme les bouteilles, en est un exemple. Les détecteurs de luminescence sont utilisés ici pour détecter si une étiquette se trouve ou non sur une bouteille. Étant donné que le papier contient des luminophores, le détecteur s'active à chaque fois qu'une étiquette se trouve dans la zone de détection de la lumière UV. Si une bouteille ou un autre produit n'est pas muni d'une étiquette, il n'y a pas de processus de commutation, de sorte que ces produits peuvent ensuite être triés lors d'un étiquetage automatisé.
Autres caractéristiques
- Durée de vie nominale moyenne
- 100 000h
- Température ambiante
- -20 - 60°C
Caractéristiques électriques
- Exécution de la fonction de commutation
- Contact à ouverture/fermeture

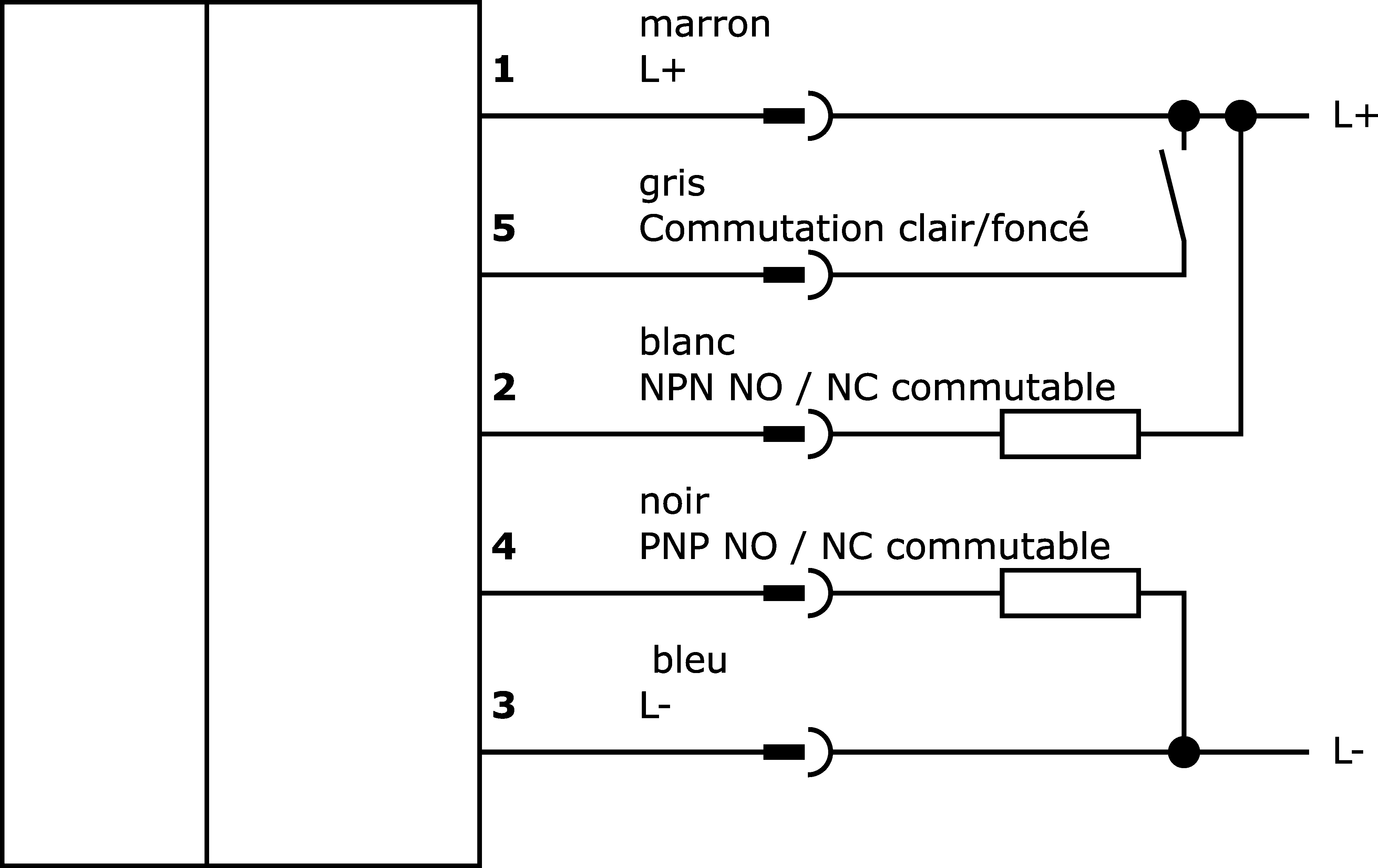

- Exécution du raccordement électrique
- Connecteur M12
- Version de la sortie de commutation
- PNP/NPN
- Courant de coupure assigné
- 100mA
- Délai de disponibilité
- 100ms
- Procédure de réglage
- réglage manuel
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 35mA
- Nombre de pôles
- 5
- Durée d'impulsion
- 10µs
- Fréquence de commutation
- 1 500Hz
- Classe de protection
- II
- Protégé contre l'inversion de polarité
- Oui
- Tension de fonctionnement (DC)
- 10 - 30V
- Plage de mesure
- 150mm
- Annonce
- Indicateur LED
Propriétés mécaniques
- Forme de construction
- Parallélépipède rectangle
- Largeur
- 15mm
- Hauteur
- 48mm
- Longueur
- 38mm
- Indice de protection (IP)
- IP67
- Matériau de la surface active du capteur
- Verre
- Matériau du boîtier
- Métal
Propriétés optiques
- Sources lumineuses
- LED
- Type de lumière
- Ultraviolets
- Détection de luminescence
- Toute la luminescence visible
- Distance nominale de détection
- 150mm
- Diamètre de la tache lumineuse au point focal
- 11mm
Fixation du modèle 38
Système de montage pour AY000119
Prises de câble M12 5 fils avec blindage
Prises de câble Prise M12 Connecteur M12 5 fils
Prises de câble M12 à 5 pôles à confectionner
Prises de câble M12 5 fils
Fiches techniques
Dessins
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 478 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27270908 |
eClass-7.1 | 27270908 |
eClass-8.0 | 27270908 |
eClass-9.0 | 27270908 |
eClass-9.1 | 27270908 |
ETIM-6.0 | EC001822 |
ETIM-7.0 | EC001822 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Conforme à la TSCA | Oui |
Groupe de produits IPF | 102 Détecteurs de luminescence |
Dimensions de l'emballage | 77 x 25 x 123mm |
Poids brut | 90g |
Numéro de tarif douanier | 85365019 |
Numéro WEEE | 40951076 |
