Czujniki optyczne - Czujniki przelotowe Nadajnik
OS140076
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 98,50 € | – |
| 5 | 95,55 € | 3% / 2,96 € |
| 10 | 93,58 € | 5% / 4,93 € |
| 20 | 90,62 € | 8% / 7,88 € |
| 50 | 86,68 € | 12% / 11,82 € |
Niedobór zapasów
Czujnik optyczny, czujnik przelotowy Nadajnik, 34x14x12mm, Sn: 5m, 10-30V DC, złącze wtykowe M8 4-pin, IP67, tworzywo ASA+PMMA, światło czerwone niespolaryzowane
Porównaj
Czujniki optyczne - Czujniki przelotowe Nadajnik
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. W przypadku czujnika światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Funkcje specjalne
- z wejściem testowym
- Zakres dostawy
- Nadajnik
- Temperatura otoczenia
- -25 - 65°C
- Wersja
- Czujnik przelotowy Nadajnik
Właściwości elektryczne
- Projekt połączenia elektrycznego
- Złącze wtykowe M8
- Prąd bez obciążenia
- 23mA
- Przetwornik prądu w obwodzie otwartym
- 23mA
- Liczba biegunów
- 4
- Odległość przełączania
- 0 - 5 000mm
- Zabezpieczenie przed odwrotną polaryzacją
- Tak
- Napięcie robocze (DC)
- 10 - 30V
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 12mm
- Wysokość
- 33,7mm
- Długość
- 14mm
- Maksymalny moment dokręcania
- 0,5Nm
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- Tworzywa sztuczne (PMMA)
- Materiał obudowy
- Plastic ASA
Właściwości optyczne
- Rodzaj światła
- Światło czerwone niespolaryzowane
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 660nm
Znajdź akcesoria dla OS140076
w tych grupach produktów:
Styl montażu 14
W magazynie
Konfigurowalne 4-biegunowe gniazda kablowe M8
Gniazda kablowe Gniazdo M8 Wtyk M8 4-przewodowy
System montażowy dla AY000116
W magazynie
Teflonowa nasadka ochronna M8
Niedobór zapasów
Konstrukcja odbiornika 14
Adapter 4-stykowe gniazdo M8 / 4-stykowa wtyczka M12
Adapter gniazdo M8 4-pin / wtyczka M8 3-pin
4-przewodowe gniazda kablowe M8
Gniazda kablowe Gniazdo M8 Wtyczka M12 4-przewodowe
Arkusze danych
Rysunki
-
jpgRysunek technicznyJPG-Plik, 142 KB
-
dwg2DDWG-Plik, 71 KB
-
stp3DSTP-Plik, 165 KB
-

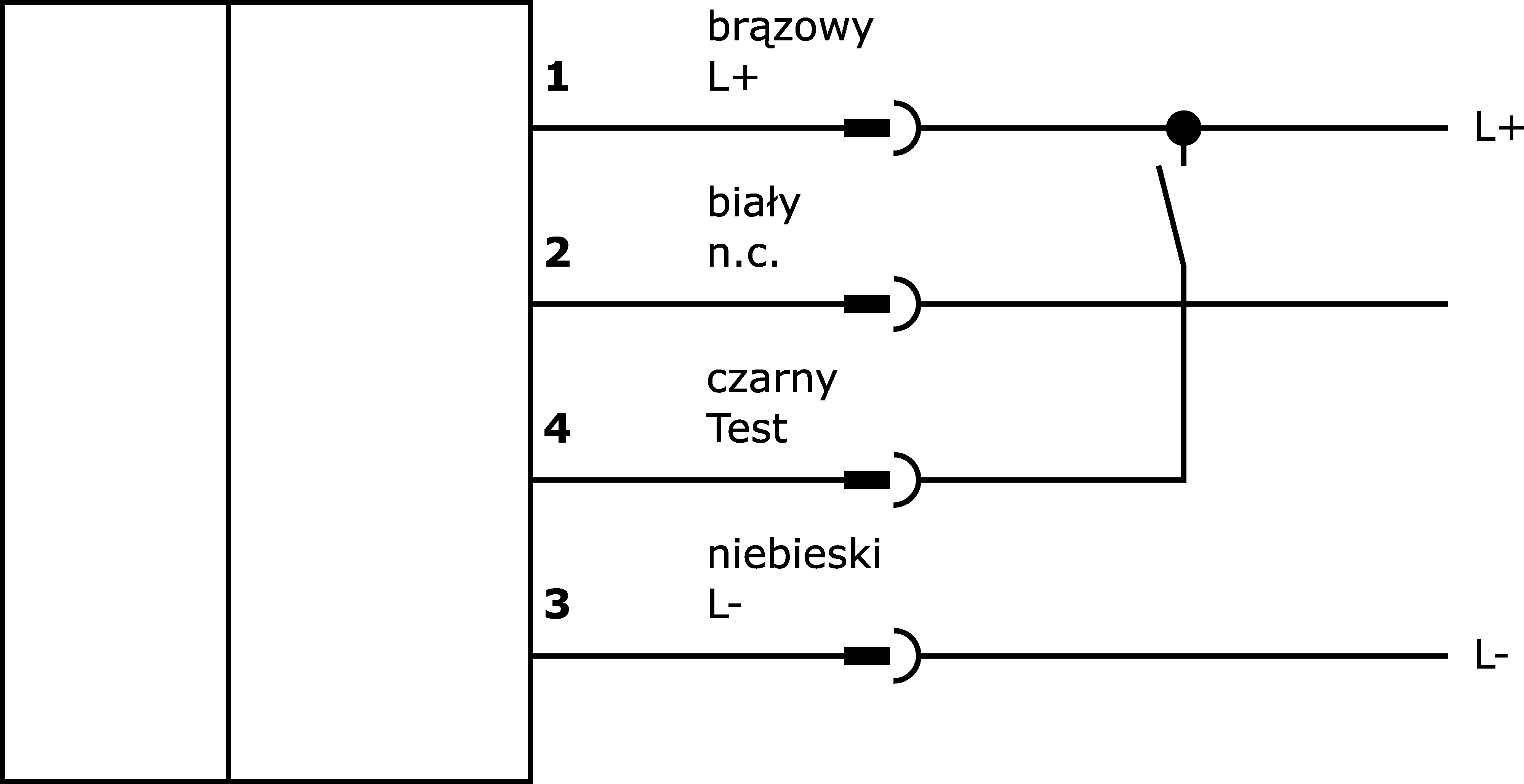

pngSchemat połączenia internetowegoPNG-Plik, 6.2 KB
Zgodność produktu
-
pdfDeklaracja zgodności ULPDF-Plik, 98 KB
-
pdfDeklaracja zgodności UKCAPDF-Plik, 474 KB
-
pdfZgodność materiałowaPDF-Plik, 412 KB
-
pdfDeklaracja zgodności CEPDF-Plik, 257 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 73 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 57 KB
Różne
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Grupa produktów IPF | 100 Czujniki optyczne |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 15g |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
