OS140076
Menge | Preis | Ersparnis |
---|---|---|
1 | 98,50 € | – |
5 | 95,55 € | 3% / 2,96 € |
10 | 93,58 € | 5% / 4,93 € |
20 | 90,62 € | 8% / 7,88 € |
50 | 86,68 € | 12% / 11,82 € |
Optische Sensoren - Einweglichtschranken Sender
Optische Sensoren arbeiten berührungslos. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Die grundsätzliche Funktionsweise beruht auf dem Senden und Empfangen von Licht. Es werden drei Varianten unterschieden: 1. Die Einweglichtschranke besteht aus zwei separaten Geräten, einem Sender und einem Empfänger, die aufeinander ausgerichtet werden. Wenn der Lichtstrahl zwischen beiden Geräten unterbrochen wird, wechselt der im Empfänger integrierte Schaltausgang seinen Zustand. 2. Bei der Reflexlichtschranke befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird von einem gegenüber zu montierenden Reflektor auf den Empfänger reflektiert. Sobald der Lichtstrahl unterbrochen wird wechselt der im Gerät integrierte Schaltausgang seinen Zustand. 3. Beim Lichttaster befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird vom zu erfassenden Objekt reflektiert. Sobald der Empfänger das reflektierte Licht erfasst, wechselt der im Gerät integrierte Schaltausgang seinen Zustand.
Elektrische Eigenschaften
- Ausführung des elektrischen Anschlusses
- Steckverbinder M8
- Leerlaufstrom
- 23mA
- Leerlaufstrom-Sender
- 23mA
- Polzahl
- 4
- Schaltabstand
- 0 - 5.000mm
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 10 - 30V
Mechanische Eigenschaften
- Bauform
- Quader
- Breite
- 12mm
- Höhe
- 33,7mm
- Länge
- 14mm
- Maximales Anzugsmoment
- 0,5Nm
- Schutzart (IP)
- IP67
- Werkstoff der aktiven Fläche
- Kunststoff (PMMA)
- Werkstoff des Gehäuses
- Kunststoff (ASA)
Optische Eigenschaften
- Lichtart
- Rotlicht unpolarisiert
- Lichtstrahlform
- Punkt
- Wellenlänge der Lichtquelle
- 660nm
Sonstige Eigenschaften
- Besonderheiten
- mit Testeingang
- Lieferumfang
- Sender
- Umgebungstemperatur
- -25 - 65°C
- Ausführung
- Einweglichtschranke Sender
Befestigung Bauform 14
Kabeldosen M8 4polig konfektionierbar
Kabeldosen M8-Dose M8-Stecker 4adrig
Montagesystem für AY000116
Schutzkappe Teflon M8
Empfänger Bauform 14
Adapter M8 Dose 4polig / M12 Stecker 4polig
Adapter M8 Dose 4polig / M8 Stecker 3polig
Kabeldosen M8 4adrig
Kabeldosen M8-Dose M12-Stecker 4adrig
Datenblätter
Anleitungen
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 142 KB
-
dwg2DDWG-Datei, 71 KB
-
stp3DSTP-Datei, 165 KB
-

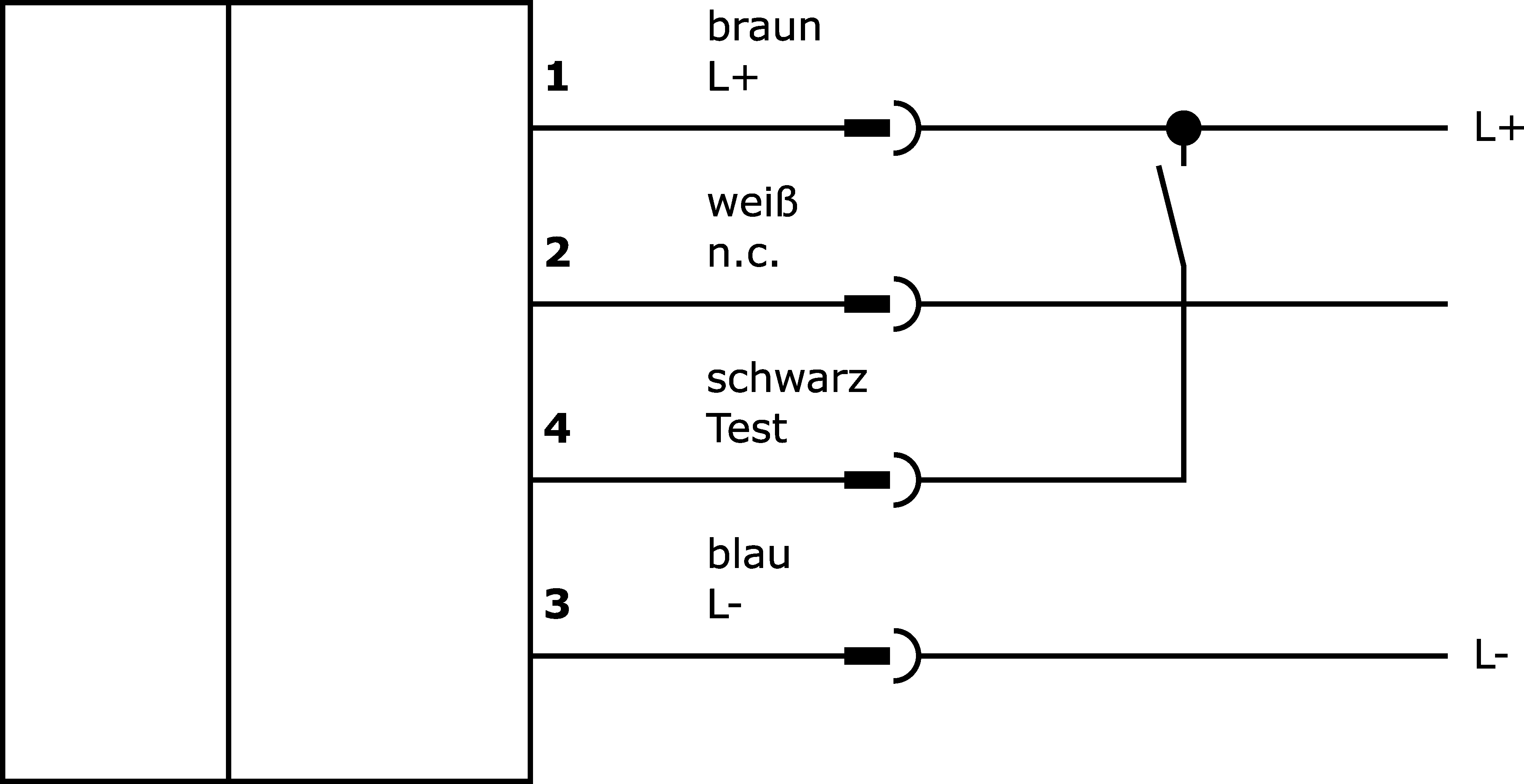

pngAnschlussbild InternetPNG-Datei, 6,3 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 476 KB
-
pdfMaterial CompliancePDF-Datei, 413 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 255 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
Klassifizierung | Klasse |
---|---|
eClass-7.0 | 27270901 |
eClass-7.1 | 27270901 |
eClass-8.0 | 27270901 |
eClass-9.0 | 27270901 |
eClass-9.1 | 27270901 |
ETIM-6.0 | EC002716 |
ETIM-7.0 | EC002716 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
REACH-konform | Ja |
OzDS-konform | Ja |
POP-konform | Ja |
IPF Produktgruppe | 100 Optische Sensoren |
Verpackungsmaße | 77 x 25 x 123mm |
Bruttogewicht | 15g |
Zolltarifnummer | 85365019 |
WEEE-Nummer | 40951076 |
