OS140076
montante | preço | desconto |
---|---|---|
1 | 98,50 € | – |
5 | 95,55 € | 3% / 2,96 € |
10 | 93,58 € | 5% / 4,93 € |
20 | 90,62 € | 8% / 7,88 € |
50 | 86,68 € | 12% / 11,82 € |
Sensores ópticos - Sensores de barreira transmissores
Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflector, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. Com o sensor de reflexão difusa, o emissor e o receptor estão num único dispositivo. O feixe de luz emitido é reflectido pelo objecto que deve ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.
Outras propriedades
- Características especiais
- com entrada de ensaio
- Âmbito da entrega
- Transmissor
- Temperatura ambiente
- -25 - 65°C
- Versão
- Transmissor de sensor por barreira
Propriedades eléctricas
- Concepção da ligação eléctrica
- Conector M8
- Corrente em vazio
- 23mA
- Transmissor de corrente sem carga
- 23mA
- Número de postes
- 4
- Distância de comutação
- 0 - 5.000mm
- Protecção contra polaridade inversa
- Sim
- Tensão de funcionamento (DC)
- 10 - 30V
Propriedades mecânicas
- Tipo
- Cubóide
- Largo
- 12mm
- Altura
- 33,7mm
- Comprimento
- 14mm
- Binário de aperto máximo
- 0,5Nm
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PMMA)
- Material do invólucro
- Plástico ASA
Propriedades ópticas
- Tipo de luz
- Luz vermelha não polarizada
- Forma do feixe de luz
- Artigo
- Comprimento de onda do sensor
- 660nm
Fixação da concepção do material 14
Tomadas para cabos M8 de 4 pinos, acopláveis no terreno
Tomadas de cabo Tomada M8 Conector M8 de 4 fios
Sistema de montagem para AY000116
Tampa de protecção, teflon M8
Concepção do receptor 14
Adaptador de tomada M8 de 4 pinos / conector M12 de 4 pinos
Adaptador de tomada M8 de 4 pinos / conector M8 de 3 pinos
Tomadas de cabo M8 de 4 fios
Tomadas para cabos Tomada M8 Conector M12 de 4 fios
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 1.4 MB
-
pdfFolha de dados automáticaPDF-ficheiro, 659 KB
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 142 KB
-
dwg2DDWG-ficheiro, 71 KB
-
stp3DSTP-ficheiro, 165 KB
-

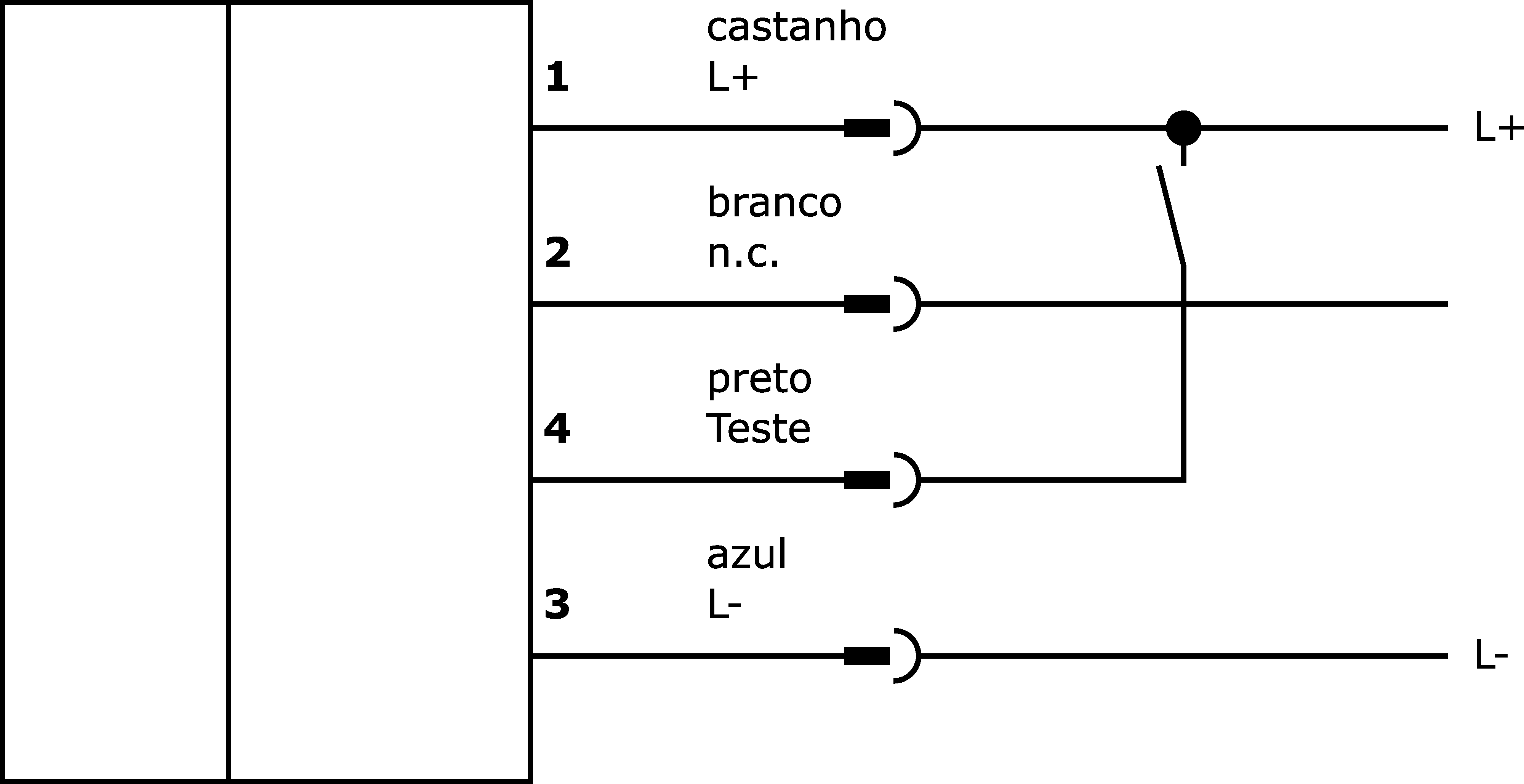

pngEsquema de ligação InternetPNG-ficheiro, 6.2 KB
Conformidade do produto
-
pdfDeclaração de conformidade ULPDF-ficheiro, 98 KB
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 474 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 412 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 255 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 57 KB
Diversos
Classificação | Classe |
---|---|
eClass-7.0 | 27270901 |
eClass-7.1 | 27270901 |
eClass-8.0 | 27270901 |
eClass-9.0 | 27270901 |
eClass-9.1 | 27270901 |
ETIM-6.0 | EC002716 |
ETIM-7.0 | EC002716 |
Imóveis | Valor |
---|---|
Conformidade com RoHS | Sim |
Em conformidade com o REACH | Sim |
Conformidade com OzDS | Sim |
Compatível com POP | Sim |
Grupo de produtos IPF | 100 sensores ópticos |
dimensões da embalagem | 77 x 25 x 123mm |
Peso bruto | 15g |
Número da pauta aduaneira | 85365019 |
Número WEEE | 40951076 |
