OS140076
Quantité | Prix | Économies |
---|---|---|
1 | 98,50 € | – |
5 | 95,55 € | 3% / 2,96 € |
10 | 93,58 € | 5% / 4,93 € |
20 | 90,62 € | 8% / 7,88 € |
50 | 86,68 € | 12% / 11,82 € |
Capteurs optiques - Barrières unidirectionnelles Émetteur
Les capteurs optiques fonctionnent sans contact. Ils détectent des objets, indépendamment de leur nature (p. ex. forme, couleur, structure de surface, matériau). Leur fonctionnement de base repose sur l'émission et la réception de lumière. On distingue trois variantes : 1. la barrière unidirectionnelle se compose de deux appareils distincts, un émetteur et un récepteur, qui sont alignés l'un sur l'autre. Lorsque le faisceau lumineux est interrompu entre les deux appareils, la sortie de commutation intégrée au récepteur change d'état. 2) Dans le cas du système réflex, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi sur le récepteur par un réflecteur qui doit être monté en face. Dès que le faisceau lumineux est interrompu, la sortie de commutation intégrée dans l'appareil change d'état. 3) Dans le cas de la cellule photoélectrique, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi par l'objet à détecter. Dès que le récepteur détecte la lumière réfléchie, la sortie de commutation intégrée dans l'appareil change d'état.
Autres caractéristiques
- Particularités
- avec entrée de test
- Contenu de la livraison
- Émetteur
- Température ambiante
- -25 - 65°C
- Version
- Barrière unidirectionnelle émetteur
Caractéristiques électriques
- Exécution du raccordement électrique
- Connecteur M8
- Courant à vide
- 23mA
- Émetteur de courant à vide
- 23mA
- Nombre de pôles
- 4
- Distance de commutation
- 0 - 5 000mm
- Protégé contre l'inversion de polarité
- Oui
- Tension de fonctionnement (DC)
- 10 - 30V
Propriétés mécaniques
- Forme de construction
- Parallélépipède rectangle
- Largeur
- 12mm
- Hauteur
- 33,7mm
- Longueur
- 14mm
- Couple de serrage maximal
- 0,5Nm
- Indice de protection (IP)
- IP67
- Matériau de la surface active du capteur
- Plastique (PMMA)
- Matériau du boîtier
- Plastique ASA
Propriétés optiques
- Type de lumière
- Lumière rouge non polarisée
- Forme du faisceau lumineux
- Point
- Longueur d'onde du capteur
- 660nm
Fixation du modèle 14
Prises de câble M8 4 pôles à confectionner
Prises de câble M8 femelle M8 mâle 4 fils
Système de montage pour AY000116
Capuchon de protection en téflon M8
Récepteur modèle 14
Adaptateur M8 prise 4 pôles / M12 connecteur 4 pôles
Adaptateur M8 prise 4 pôles / M8 fiche 3 pôles
Prises de câble M8 4 fils
Prises de câble M8 Prise M12 Connecteur 4 fils
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 1.4 MB
-
pdfFiche technique automatiquePDF-Fichier, 658 KB
Dessins
-
jpgDessin techniqueJPG-Fichier, 142 KB
-
dwg2DDWG-Fichier, 71 KB
-
stp3DSTP-Fichier, 165 KB
-

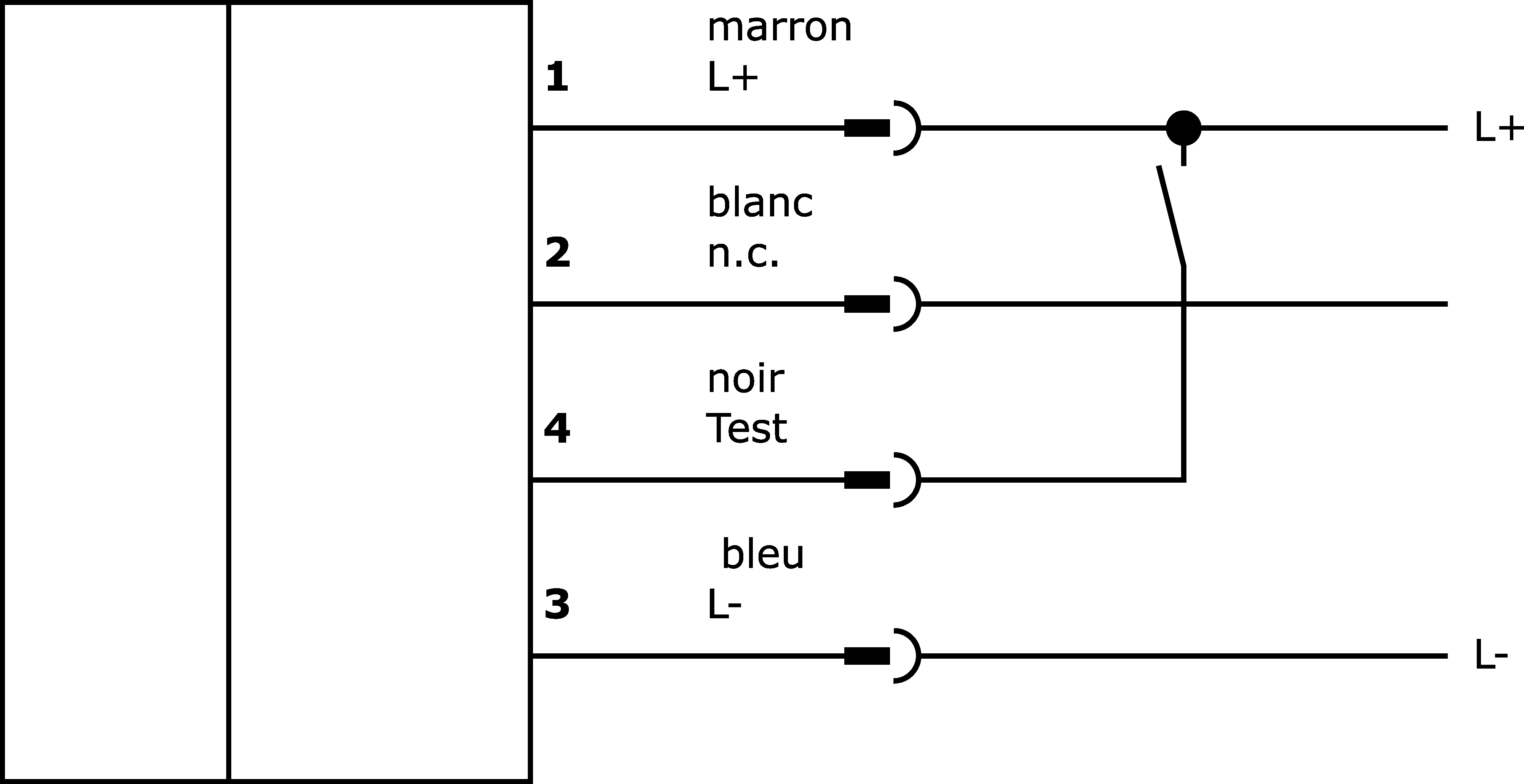

pngSchéma de connexion InternetPNG-Fichier, 6.2 KB
Conformité du produit
-
pdfDéclaration de conformité ULPDF-Fichier, 98 KB
-
pdfDéclaration de conformité UKCAPDF-Fichier, 474 KB
-
pdfConformité des matériauxPDF-Fichier, 412 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 256 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27270901 |
eClass-7.1 | 27270901 |
eClass-8.0 | 27270901 |
eClass-9.0 | 27270901 |
eClass-9.1 | 27270901 |
ETIM-6.0 | EC002716 |
ETIM-7.0 | EC002716 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Conforme à la norme OzDS | Oui |
Conforme au POP | Oui |
Groupe de produits IPF | 100 Capteurs optiques |
Dimensions de l'emballage | 77 x 25 x 123mm |
Poids brut | 15g |
Numéro de tarif douanier | 85365019 |
Numéro WEEE | 40951076 |
