IB060170
| montante | preço | desconto |
|---|---|---|
| 1 | 51,10 € | – |
| 5 | 49,57 € | 3% / 1,53 € |
| 10 | 48,55 € | 5% / 2,56 € |
| 20 | 47,01 € | 8% / 4,09 € |
| 50 | 44,97 € | 12% / 6,13 € |
Disponível
sensor indutivo, Ø6,5mm 60long, Flush, Sn: 1.5, 10-30V DC, PNP NO, Conector M8 3pin, IP67, Aço inoxidável 1.4305
Comparar
Sensores indutivos - Distância de comutação normal
O sensor indutivo IB060170 foi especialmente concebido para utilização em ambientes sujos e outras condições adversas. Detecta metais condutores a curtas distâncias e não é afetado por outros materiais.
Este sensor está em conformidade com a norma EN 60947-5-2 e é adequado para aplicações padrão. A distância de comutação é definida na fábrica através de uma placa de medição normalizada, cujo comprimento do bordo corresponde ao diâmetro da superfície do sensor. De acordo com a norma, o sensor IB060170 de montagem embutida tem uma distância de comutação de 1,5 mm.
A caixa do sensor é cilíndrica e fabricada em aço inoxidável 1.4305. Tem uma rosca de corte para montagem. A ligação eléctrica é feita através de um conetor de ficha M8 de 3 pinos.
Outras propriedades
- Temperatura ambiente
- -25 - 70°C
Propriedades eléctricas
- Execução da função de comutação
- Contacto normalmente aberto (NA)
- Concepção da ligação eléctrica
- Conector M8
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 200mA
- Histerese relativa
- 15%
- Factor de correcção (alumínio)
- 0,3
- Factor de correcção (Cu)
- 0,2
- Factor de correcção (Ms)
- 0,4
- Factor de correcção (St37)
- 1
- Factor de correcção (VA)
- 0,7
- Corrente em vazio
- 15mA
- Número de postes
- 3
- Repetibilidade relativa
- 10%
- Distância de comutação
- 1,5mm
- Frequência de comutação
- 1.000Hz
- Queda de tensão
- 2V
- Ecrã
- Ecrã LED
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
- Tensão de funcionamento
- Ligação eléctrica
Propriedades mecânicas
- Alinhamento da entrada do cabo
- axial
- Tipo
- Cilindro liso
- Alimentação do cabo
- axial
- Comprimento
- 60mm
- Condições de instalação mecânica do sensor
- descarga
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PBT)
- Material do invólucro
- Aço inoxidável 1.4305
- Diâmetro
- 6,5mm

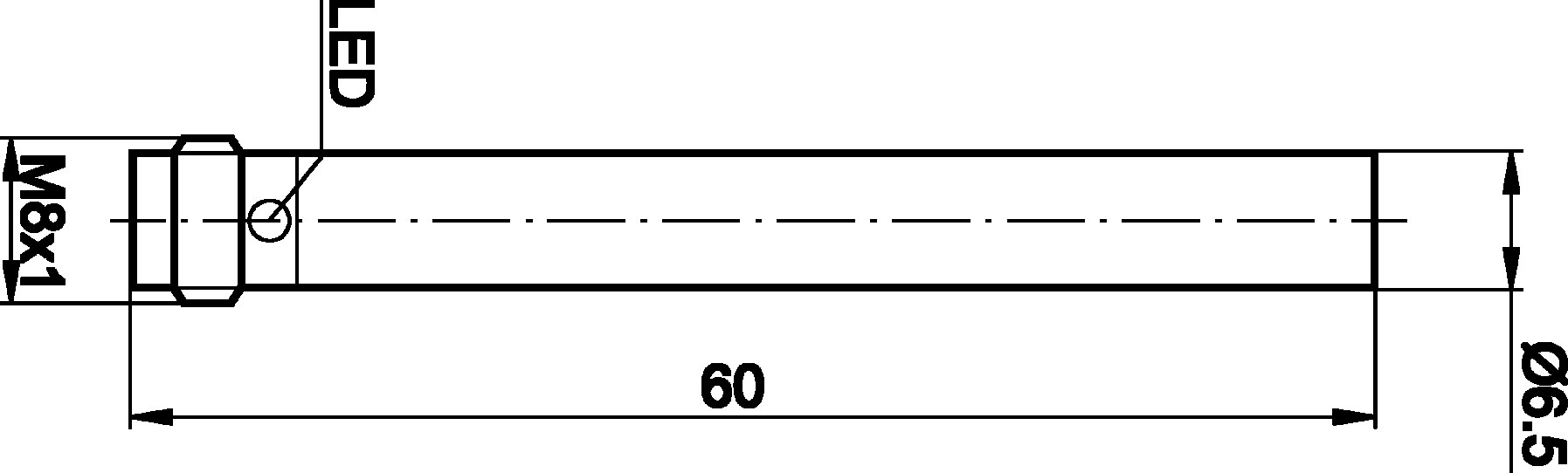

- Dimensões
Pode encontrar acessórios para IB060170
nestes grupos de produtos:
êmbolos mecânicos
Adaptador de êmbolo para sensores IB06
A pedido
Ferramenta
Testador de sensores
Montagem
Correcção da concepção do material 6.5round
Disponível
A pedido
Outros sensores
Fonte de alimentação 24V DC / 100mA amplificador de comutação
Fonte de alimentação 24V DC / 2 - 10A
Tampa de protecção, teflon M8
Tecnologia de ligação
Adaptador de tomada M8 de 3 pinos / conector M12 de 3 pinos
Adaptador de tomada M8 de 3 pinos / conector M8 de 4 pinos
Fases do temporizador M8
Inversores M8
Módulos lógicos M8
Tomadas de cabo M8 de 3 fios
Tomadas de cabo M8 de 3 fios com LED
Tomadas para cabos M8 de 3 pinos, acopláveis no terreno
Tomadas para cabos Tomada M8 com LED Conector M12 de 3 fios
Tomadas para cabos Tomada M8 com LED Conector M8 de 3 fios
Tomadas para cabos Tomada M8 Conector M12 de 3 fios
Tomadas para cabos Tomada M8 Conector M12 de 4 fios
Tomadas para cabos Tomada M8 Conector M8 de 3 fios
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 3.6 MB
-
pdfFicha de dados individuaisPDF-ficheiro, 1.5 MB
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 475 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 484 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 255 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Ligações
Folheto do produto
Livro branco
Aplicações
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Conformidade com OzDS | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 200 sensores indutivos |
| dimensões da embalagem | 100 x 17 x 120mm |
| Peso bruto | 7g |
| Pegada de CO2 | 0,05kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
