Sensores indutivos - Distância de comutação normal
IB120225
| montante | preço | desconto |
|---|---|---|
| 1 | 58,50 € | – |
| 5 | 56,75 € | 3% / 1,76 € |
| 10 | 55,58 € | 5% / 2,93 € |
| 20 | 53,82 € | 8% / 4,68 € |
| 50 | 51,48 € | 12% / 7,02 € |
Disponível

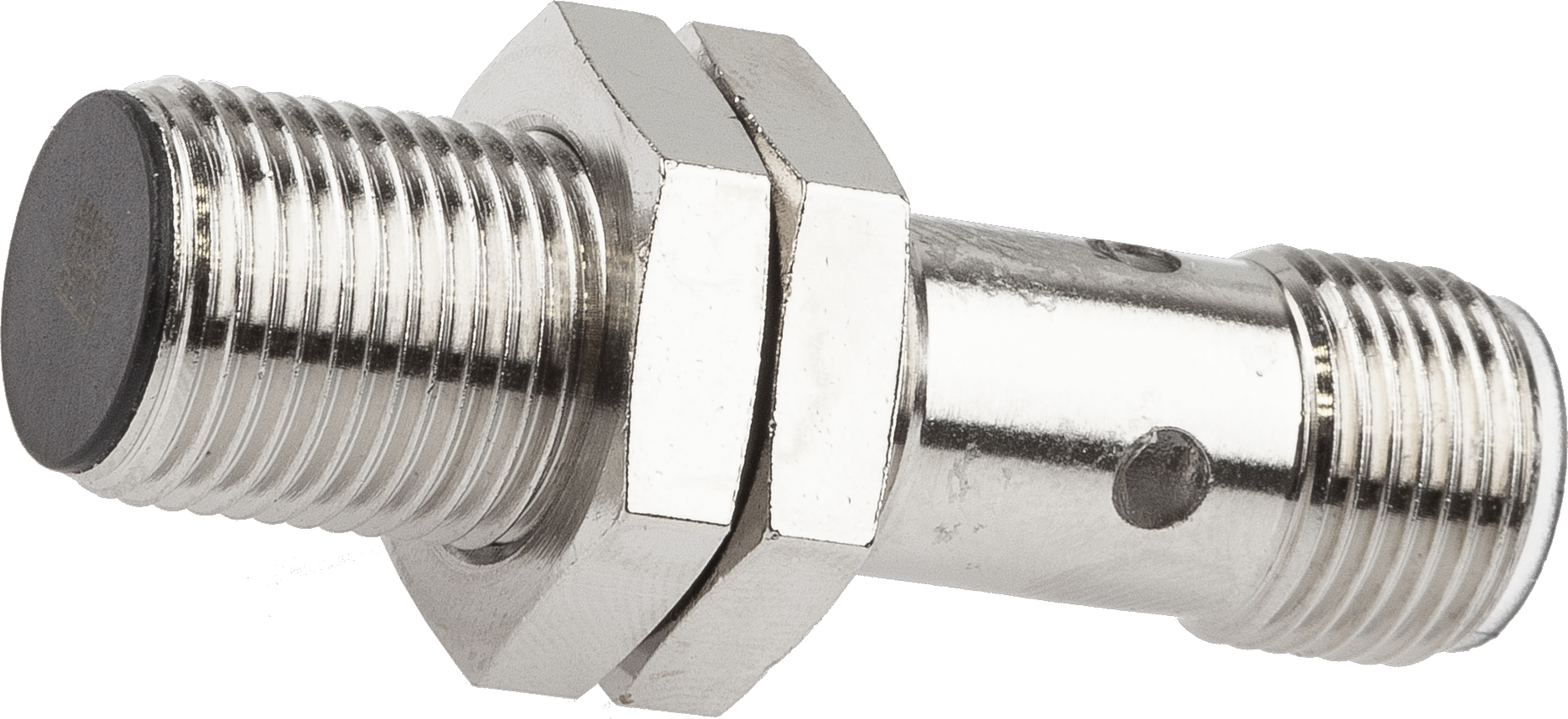

sensor indutivo, M12x1 45long, embutido, Sn: 3, 10-30V DC, PNP NC, conector M12 de 4 pinos, IP67, latão niquelado
incluindo Mãe
Comparar
Sensores indutivos - Distância de comutação normal
O sensor indutivo IB120225 foi fabricado de acordo com a norma EN 60947-5-2 e é ideal para utilização em áreas sujas e condições ambientais adversas. Detecta metais condutores a curtas distâncias e não é afetado por outros materiais.
O sensor tem uma distância de comutação definida de fábrica de 3 mm, que se baseia numa placa de medição padrão. A caixa cilíndrica do sensor é feita de latão e tem uma rosca M12x1mm para montagem. A ligação eléctrica é feita através de um conetor de ficha M12 de 4 pinos.
Globalmente, o IB120225 é um sensor fiável para aplicações padrão que impressiona pelo seu design robusto e elevada sensibilidade.
Outras propriedades
- Temperatura ambiente
- -25 - 70°C
- Meio de referência / objecto
- Placa de medição standard FE360 12x12x1mm
Propriedades eléctricas
- Execução da função de comutação
- Contacto NC (NC)
- Concepção da ligação eléctrica
- Conector M12
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 200mA
- Histerese relativa
- 15%
- Factor de correcção (alumínio)
- 0,3
- Factor de correcção (Cu)
- 0,2
- Factor de correcção (Ms)
- 0,4
- Factor de correcção (St37)
- 1
- Factor de correcção (VA)
- 0,7
- Corrente em vazio
- 15mA
- Número de postes
- 4
- Repetibilidade relativa
- 10%
- Distância de comutação
- 3mm
- Frequência de comutação
- 800Hz
- Queda de tensão
- 2V
- Ecrã
- Ecrã LED
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
- Tensão de funcionamento

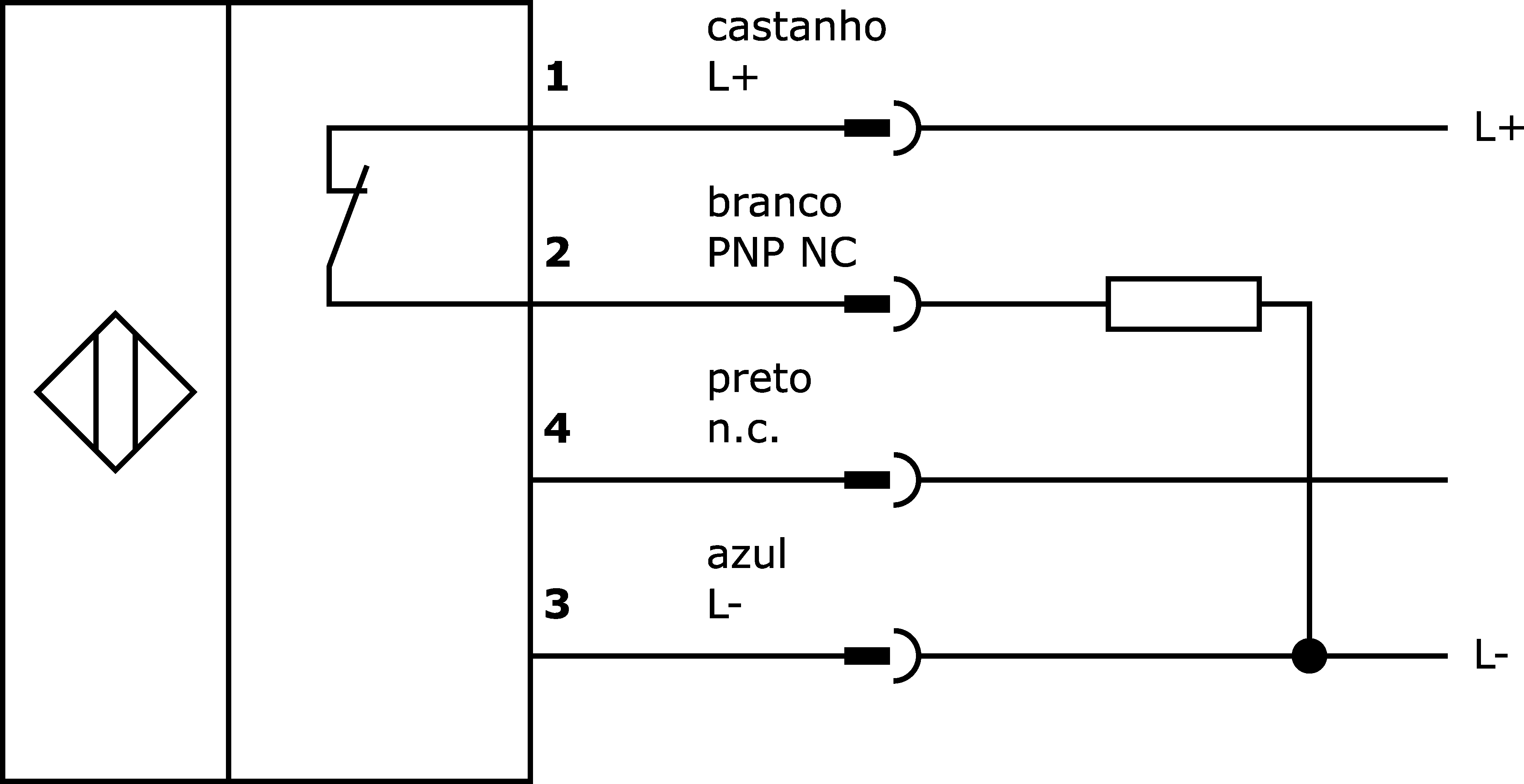

- Ligação eléctrica
Propriedades mecânicas
- Alinhamento da entrada do cabo
- axial
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 23mm
- Passo de linha
- 1mm
- Alimentação do cabo
- axial
- Comprimento
- 45mm
- Condições de instalação mecânica do sensor
- descarga
- Superfície
- niquelado
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PBT)
- Material do invólucro
- Latão
- Dimensão da rosca
- M12
- Dimensões
