MD420021
montante | preço | desconto |
---|---|---|
1 | 106,10 € | – |
5 | 102,92 € | 3% / 3,18 € |
10 | 100,80 € | 5% / 5,30 € |
20 | 97,61 € | 8% / 8,49 € |
50 | 93,37 € | 12% / 12,73 € |
Medição linear e angular - magnético
Um codificador rotativo é um dispositivo que converte um movimento rotativo num sinal de saída digital, que pode ser processado numa electrónica de avaliação subsequente. Todos os nossos codificadores funcionam de acordo com o princípio da leitura óptica. No interior do dispositivo existe um disco de impulsos no qual se encontra - dependendo do codificador - uma graduação de linha única (absoluta) ou repetitiva (incremental), que é digitalizada por um sistema óptico. A rotação do eixo do codificador provoca a rotação do disco de impulsos, o que resulta num sinal de amostragem correspondente do sistema óptico. Isto é finalmente implementado por uma electrónica integrada em sinais de saída específicos do codificador (por exemplo, multi-voltas, RS422, etc.). Para uma instalação profissional em muitas aplicações, são utilizados acoplamentos de veio ou bases resilientes para suportes de montagem ou flanges. As aplicações típicas incluem a medição do ângulo em máquinas de dobragem, a medição do comprimento de sistemas de correias ou a medição da velocidade em sistemas de enrolamento.
Outras propriedades
- Temperatura ambiente
- -40 - 85°C
- Versão
- Sensor de ângulo de rotação
Propriedades eléctricas
- Versão de saída analógica
- 1 - 10V
- Concepção da ligação eléctrica
- Conector de cabo M12
- Resolução digital
- 12Bit
- À prova de curto-circuito
- Sim
- Corrente em vazio
- 15mA
- Número de postes
- 3
- Protecção contra polaridade inversa
- Sim
- Tensão de funcionamento (DC)
- 10 - 30V
Propriedades mecânicas
- Altura
- 7mm
- Comprimento do cabo
- 0,3m
- Alimentação do cabo
- radial
- Classe de protecção (IP)
- IP67
- Material do invólucro
- PA 6.6 (plástico)
- Material da bainha do cabo
- Plástico (PUR)
- Diâmetro
- 42mm
Tomadas de cabo M12 4 fios blindadas
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Clipe de montagem Conector/soquete M12
Fichas de dados
-
pdfFicha de dados do produtoPDF-ficheiro, 2.3 MB
-
pdfFolha de dados automáticaPDF-ficheiro, 724 KB
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 620 KB
-
dwg2DDWG-ficheiro, 209 KB
-
stp3DSTP-ficheiro, 113 KB
-

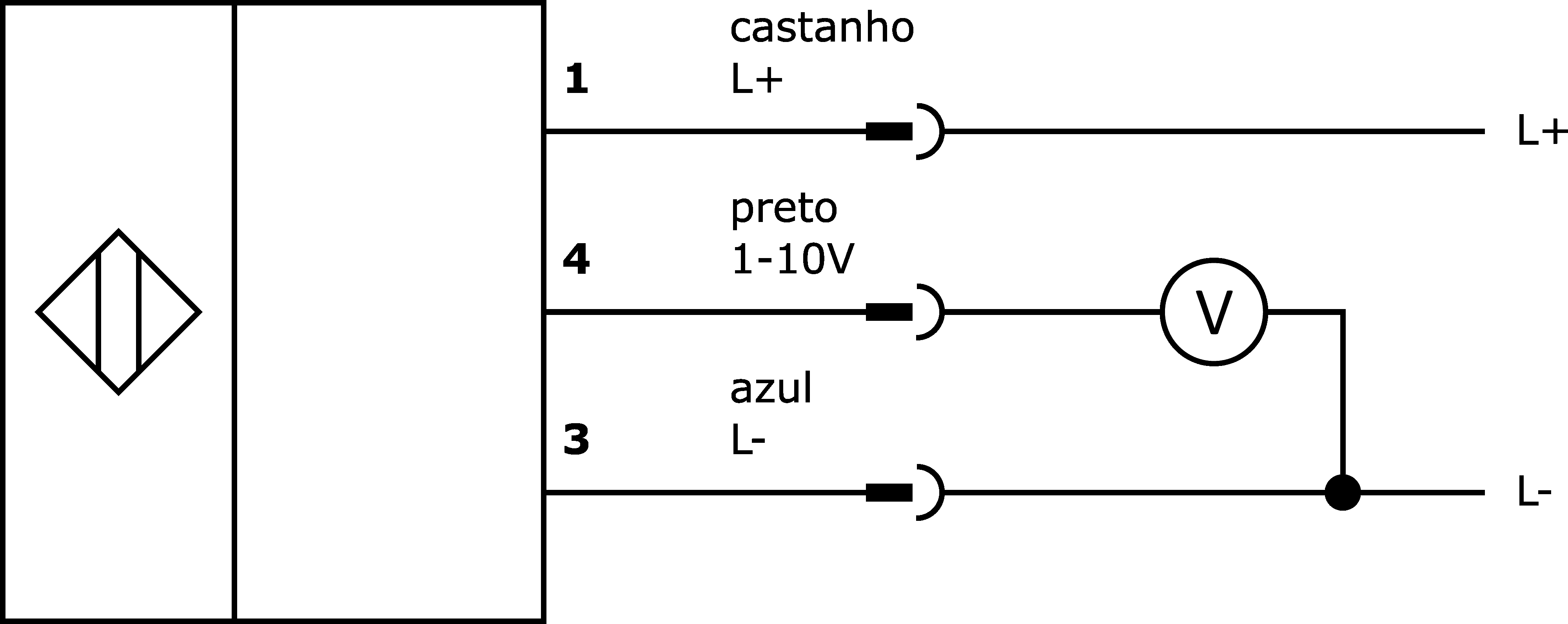

pngEsquema de ligação InternetPNG-ficheiro, 8.7 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 475 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 481 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 255 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 76 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 57 KB
Diversos
Classificação | Classe |
---|---|
eClass-7.0 | 27270705 |
eClass-7.1 | 27270705 |
eClass-8.0 | 27270705 |
eClass-9.0 | 27270705 |
eClass-9.1 | 27270705 |
ETIM-6.0 | EC001852 |
ETIM-7.0 | EC001852 |
Imóveis | Valor |
---|---|
Conformidade com RoHS | Sim |
Em conformidade com o REACH | Sim |
Conformidade com OzDS | Sim |
Compatível com POP | Sim |
Em conformidade com a TSCA | Sim |
Grupo de produtos IPF | 690 sensores diversos |
dimensões da embalagem | 77 x 25 x 123mm |
Peso bruto | 70g |
Número da pauta aduaneira | 85365019 |
Número WEEE | 40951076 |
