MD420021
Quantité | Prix | Économies |
---|---|---|
1 | 106,10 € | – |
5 | 102,92 € | 3% / 3,18 € |
10 | 100,80 € | 5% / 5,30 € |
20 | 97,61 € | 8% / 8,49 € |
50 | 93,37 € | 12% / 12,73 € |
Mesure de déplacement et d'angle - Magnétique
Un codeur rotatif ou un capteur d'angle de rotation est un appareil qui convertit un mouvement de rotation en un signal de sortie numérique qui peut être traité par un système électronique d'évaluation en aval. Nos capteurs rotatifs fonctionnent tous selon le principe du balayage optique. À l'intérieur de l'appareil se trouve un disque à impulsions sur lequel se trouve, selon le codeur, une graduation de traits univoque (absolue) ou répétitive (incrémentale) qui est balayée par un système optique. La rotation de l'arbre du codeur provoque une rotation du disque à impulsions, ce qui entraîne un signal de balayage correspondant du système optique. Ce signal est ensuite converti par une électronique intégrée en signaux de sortie spécifiques au codeur (par ex. multitour, RS422, etc.). Pour un montage professionnel dans de nombreuses applications, on utilise des accouplements d'arbres, des équerres de fixation auto-ajustables ou des brides. De plus, l'arbre du codeur peut être équipé de roues de mesure ou de pignons de différents types et tailles. Des exemples d'applications typiques sont, entre autres, la mesure d'angles sur des machines de pliage, la mesure de longueurs sur des installations de bandes ou la mesure de vitesse sur des installations de bobinage.
Autres caractéristiques
- Température ambiante
- -40 - 85°C
- Version
- Capteur d'angle de rotation
Caractéristiques électriques
- Exécution de la sortie analogique
- 1 - 10V
- Exécution du raccordement électrique
- Connecteur de câble M12
- Résolution numérique
- 12Bit
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 15mA
- Nombre de pôles
- 3
- Protégé contre l'inversion de polarité
- Oui
- Tension de fonctionnement (DC)
- 10 - 30V
Propriétés mécaniques
- Hauteur
- 7mm
- Longueur du câble
- 0,3m
- Entrée de câble
- radial
- Indice de protection (IP)
- IP67
- Matériau du boîtier
- PA 6.6 (matière plastique)
- Matériau de la gaine de câble
- Plastique (PUR)
- Diamètre
- 42mm
Prises de câble M12 4 fils avec blindage
Prises de câble M12 à 4 pôles à confectionner
Clip de fixation connecteur M12/prise
Fiches techniques
Dessins
-
jpgDessin techniqueJPG-Fichier, 620 KB
-
dwg2DDWG-Fichier, 209 KB
-
stp3DSTP-Fichier, 113 KB
-

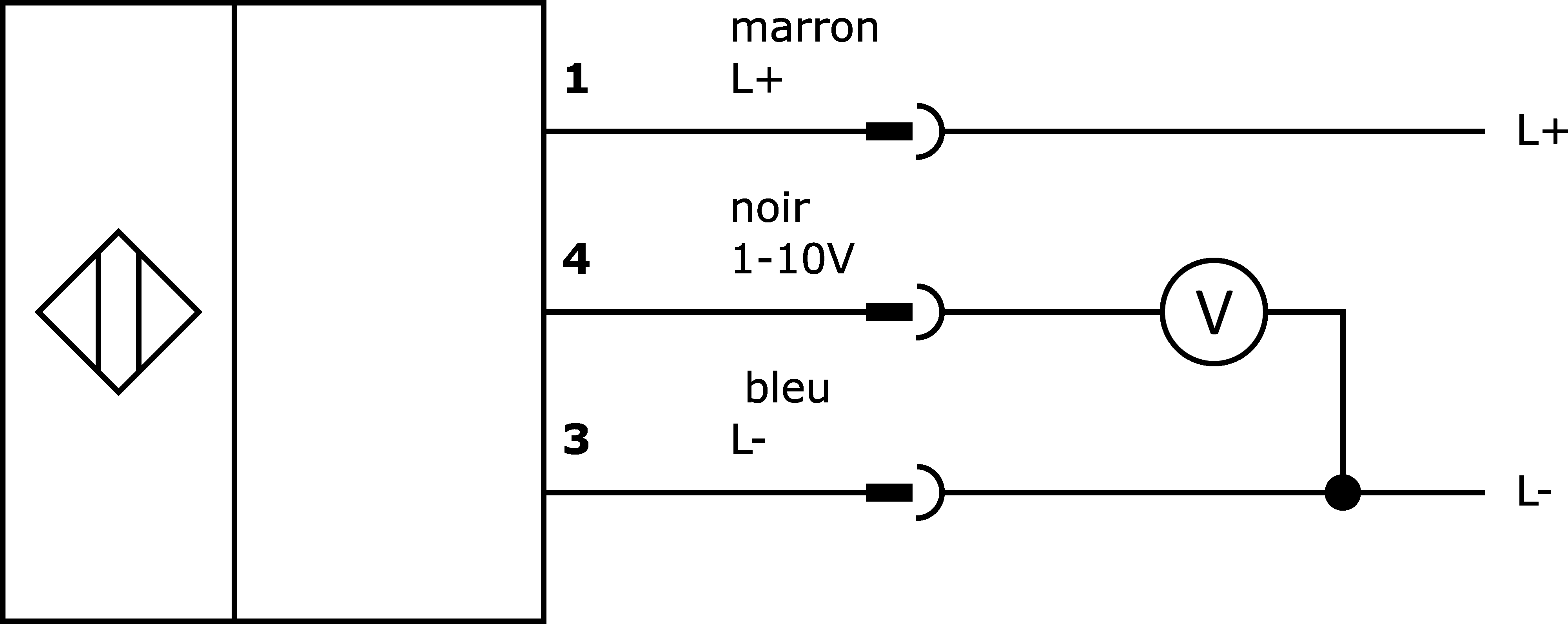

pngSchéma de connexion InternetPNG-Fichier, 8.7 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 475 KB
-
pdfConformité des matériauxPDF-Fichier, 481 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 255 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27270705 |
eClass-7.1 | 27270705 |
eClass-8.0 | 27270705 |
eClass-9.0 | 27270705 |
eClass-9.1 | 27270705 |
ETIM-6.0 | EC001852 |
ETIM-7.0 | EC001852 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Conforme à la norme OzDS | Oui |
Conforme au POP | Oui |
Conforme à la TSCA | Oui |
Groupe de produits IPF | 690 capteurs divers |
Dimensions de l'emballage | 77 x 25 x 123mm |
Poids brut | 70g |
Numéro de tarif douanier | 85365019 |
Numéro WEEE | 40951076 |
