MD420021
cantidad | precio | ahorros |
---|---|---|
1 | 106,10 € | – |
5 | 102,92 € | 3% / 3,18 € |
10 | 100,80 € | 5% / 5,30 € |
20 | 97,61 € | 8% / 8,49 € |
50 | 93,37 € | 12% / 12,73 € |
Medición de desplazamiento y angular - magnético
Un encoder, o transmisor del ángulo de giro, es un dispositivo que transforma un movimiento giratorio en una señal de salida digital, la cual puede procesar una electrónica de evaluación subsiguiente. Nuestros encoders operan todos ellos siguiendo el principio de la exploración óptica. En el interior del dispositivo hay un disco de impulso en el que, según el encoder, hay una graduación de línea única (absoluta) o repetitiva (incremental), la cual es escaneada por un sistema óptico. El giro del eje del encoder hace que rote el disco de impulso, a lo cual sigue la correspondiente señal de exploración del sistema óptico. Esta se transforma finalmente en señales de salida específicas del encoder mediante una electrónica integrada (p. ej. Multiturn, RS422, etc.). Para realizar un montaje profesional en numerosas aplicaciones se usan acoplamientos de ejes, escuadras de fijación o bridas de ajuste flexible. Además, el eje del encoder puede estar dotado de ruedas de medición o piñones de tamaños y modelos diferentes. Entre otras aplicaciones características están la medición de ángulos en dobladoras, la medición de longitudes en cintas transportadoras o la medición de la velocidad en máquinas bobinadoras.
Datos eléctricos
- Versión de la salida analógica
- 1 - 10V
- Versión de la conexión eléctrica
- Conector de cable M12
- Resolución digital
- 12Bit
- A prueba de cortocircuitos
- Sí
- Corriente en vacío
- 15mA
- Número de polos
- 3
- Con protección contra la inversión de polaridad
- Sí
- Tensión de servicio (CC)
- 10 - 30V
Datos mecánicos
- Altura
- 7mm
- Longitud de cable
- 0,3m
- Paso de cables
- radial
- Grado de protección (IP)
- IP67
- Material de la carcasa
- PA 6.6 (plástico)
- Material del revestimiento del cable
- Plástico (PUR)
- Diámetro
- 42mm
Otros datos
- Temperatura ambiente
- -40 - 85°C
- Versión
- Sensor de ángulo de giro
Cajas de conexiones M12, de 4 hilos, con blindaje
Caja de conexiones M12, de 4 polos, confeccionable
Clip de fijación conector/hembrilla M12
Hojas técnicas
Dibujos
-
jpgDibujo técnicoJPG-archivo, 620 KB
-
dwg2DDWG-archivo, 209 KB
-
stp3DSTP-archivo, 113 KB
-

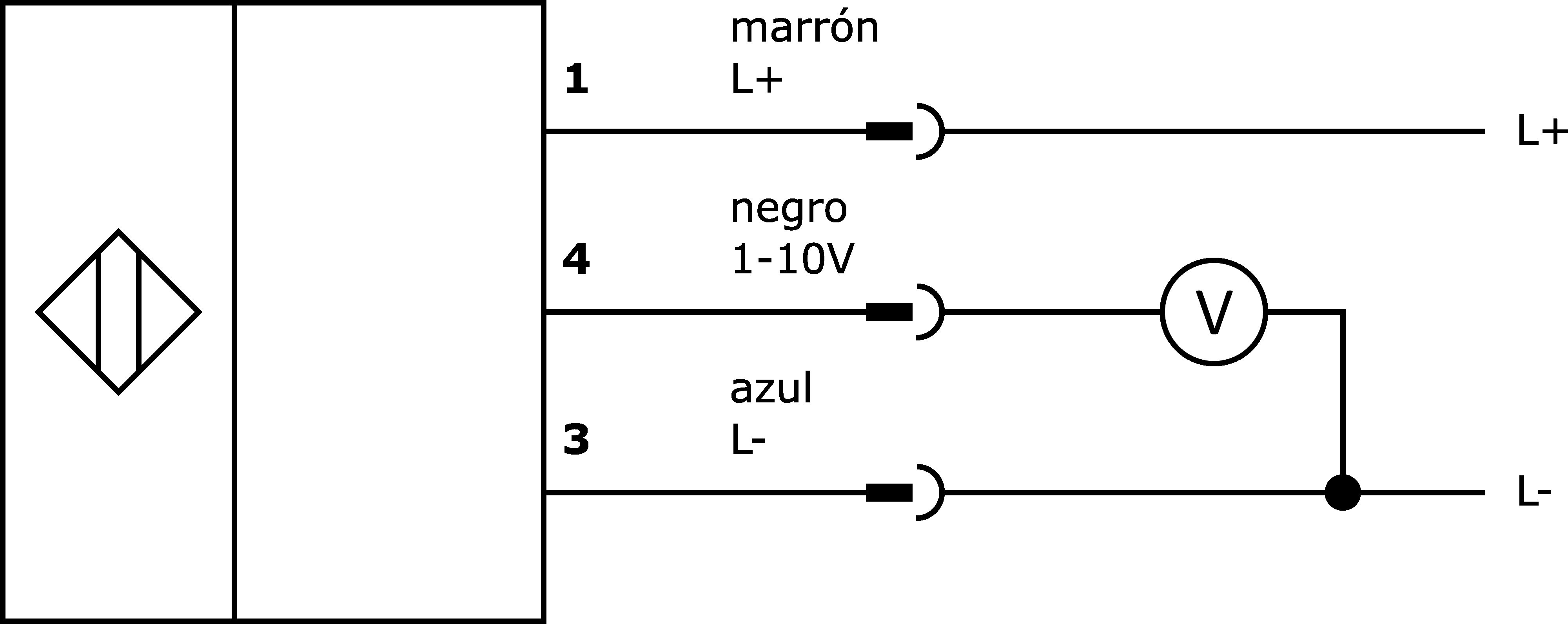

pngEsquema de conexiones InternetPNG-archivo, 8.8 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 475 KB
-
pdfConformidad del materialPDF-archivo, 481 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 255 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Otros
Clasificación | Clase |
---|---|
eClass-7.0 | 27270705 |
eClass-7.1 | 27270705 |
eClass-8.0 | 27270705 |
eClass-9.0 | 27270705 |
eClass-9.1 | 27270705 |
ETIM-6.0 | EC001852 |
ETIM-7.0 | EC001852 |
Propiedad | Valor |
---|---|
Conforme a RoHS | Sí |
Conforme a REACH | Sí |
Conforme con OzDS | Sí |
Conforme con POP | Sí |
Conforme con TSCA | Sí |
Grupo de productos ipf | 690 Sensores diversos |
dimensiones de embalaje | 77 x 25 x 123mm |
Peso bruto | 70g |
Código arancelario | 85365019 |
WEEE número | 40951076 |
