Sensores de campo magnético - Sensores para ranhura T Sensores para ranhura T

MZ07C934

MZ07C934
Preço de tabela
447,00 €
montante preço desconto
1 447,00 € –
5 433,59 € 3% / 13,41 €
10 424,65 € 5% / 22,35 €
20 411,24 € 8% / 35,76 €
50 393,36 € 12% / 53,64 €
A pedido
sensor magnético, cilindro, 6,2mm ranhura em T, 14x14x45mm, Sn: 32mm, 15-30V DC, 0-10V/4-20mA, Conector de cabo M8 4pin 0.3m PUR (Poliuretano), IP67, Plástico, LED, teach-in, montagem A partir do topo, Posição da superfície do sensor Centro do dispositivo

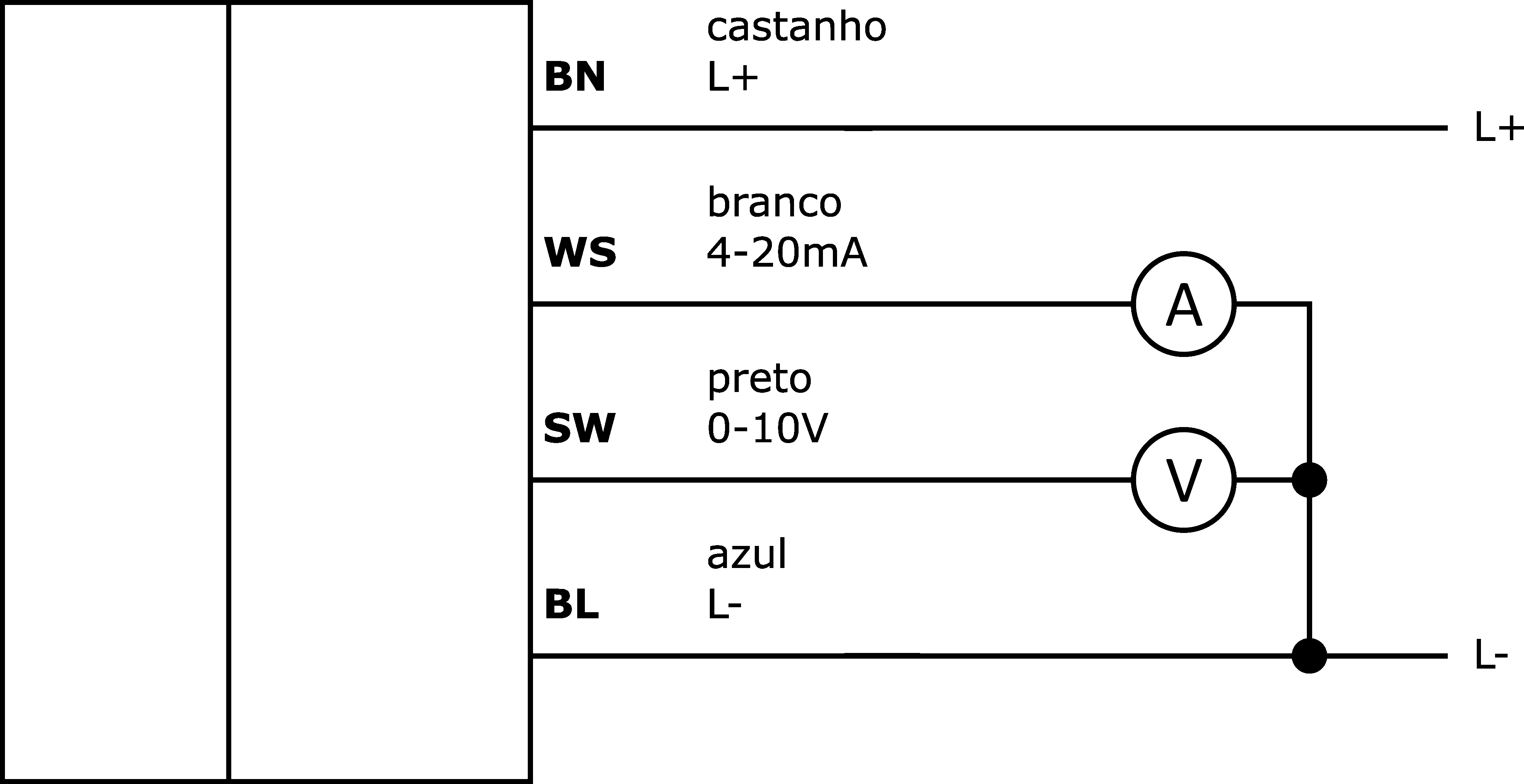

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Sensores de campo magnético - Sensores para ranhura T Sensores para ranhura T

Para muitas tarefas no campo da tecnologia de automação, é necessário reconhecer os processos de movimento em cilindros pneumáticos e hidráulicos e detectar a posição do pistão com precisão. Para isso, são utilizados sensores magnéticos de cilindros.

Outras propriedades

Adequado para
Ranhura em T de 6,2 mm
Versão do cilindro
com ranhura em T
Temperatura ambiente
-20 - 70°C

Propriedades eléctricas

Versão de saída analógica
0 - 10V, 4 - 20mA
Concepção da ligação eléctrica
Ficha de cabo M8
Procedimento de definição
Aulas teóricas
Corrente em vazio
25mA
Número de postes
4
Distância de comutação
32mm
Área do sensor (activa)
Secção central
Repetibilidade absoluta
0,1mm
Funções de saída
Ponto de comutação
Ecrã
Ecrã LED
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Número do fio
4
Tipo
Cubóide
Largo
45mm
Altura
13,6mm
Comprimento do cabo
0,3m
Comprimento
14,2mm
Posição da superfície do sensor
Centro da unidade
Acesso à montagem da ranhura do cilindro
de cima
Classe de protecção (IP)
IP67
Material do invólucro
Plástico
Material da bainha do cabo
Plástico (PUR)
