sensores de campo magnético - Sensores para ranura en T

MZ07C934

MZ07C934
Precio listado
447,00 €
cantidad precio ahorros
1 447,00 € –
5 433,59 € 3% / 13,41 €
10 424,65 € 5% / 22,35 €
20 411,24 € 8% / 35,76 €
50 393,36 € 12% / 53,64 €
A petición
sensor magnético, cilindro, ranura en t, 6,2mm, 14x14x45mm, sn: 32mm, 15-30v dc, 0 v ... 10 v / 4 ma ... 20 ma, conector de cable m8 4polos 0,3m pur (poliuretano), ip67, plástico, led, teach-in, montaje desde arriba, posición de la superficie del ...

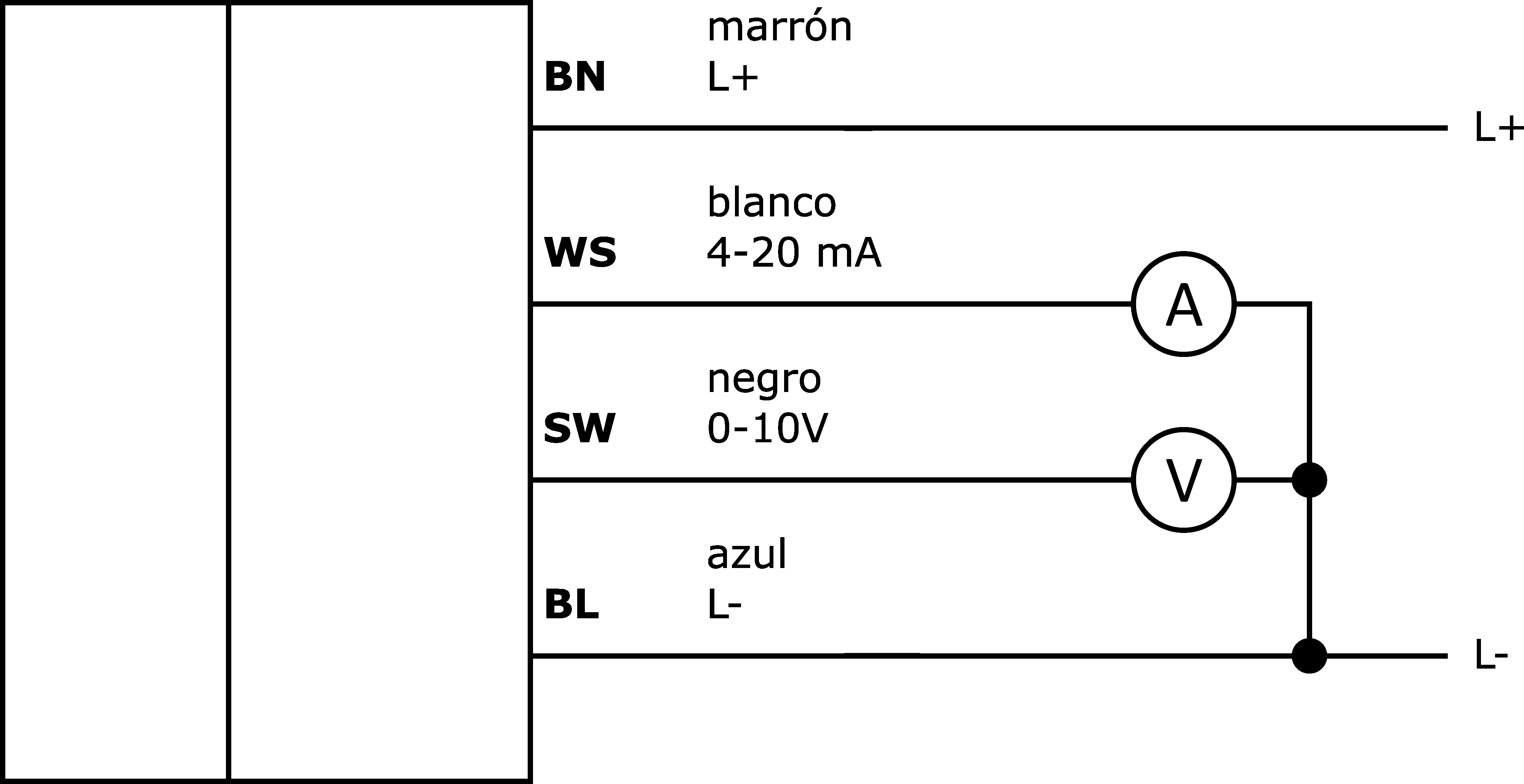

esquema de circuitos
dibujo acotado
Modelo 3D
Comparar

sensores de campo magnético - Sensores para ranura en T

Para muchas tareas en la técnica de automatización es necesario detectar las operaciones de movimientos en cilindros neumáticos e hidráulicos, y detectar la posición exacta del pistón. Aquí se usan sensores cilíndricos magnéticos que se colocan mediante adaptadores o directamente desde fuera en los cilindros.

Datos eléctricos

Versión de la salida analógica
0 - 10V, 4 - 20mA
Versión de la conexión eléctrica
Conector de cable M8
Procedimiento de ajuste
Teach-In
Corriente en vacío
25mA
Número de polos
4
Distancia de conmutación
32mm
Superficie del sensor (activa)
Área central
Repetibilidad absoluta
0,1mm
Funciones de salida
Punto de conmutación
Pantalla
pantalla LED

Datos mecánicos

Número de hilos
4
Diseño
Cubo
Ancho
45mm
Altura
13,6mm
Longitud de cable
0,3m
Longitud
14,2mm
Posición de la superficie del sensor
Centro del equipo
Acceso para el montaje, ranura de cilindro
desde arriba
Grado de protección (IP)
IP67
Material de la carcasa
Plástico
Material del revestimiento del cable

Otros datos

Apropiado para
Ranura en T de 6,2 mm
Versión del cilindro
con ranura en T
Temperatura ambiente
-20 - 70°C
