Magnetické snímače - Senzory pro T-drážku

MZ07C934

Ceníková cena

447,00 €

Množství	Cena	Úspory
1	447,00 €	–
5	433,59 €	3% / 13,41 €
10	424,65 €	5% / 22,35 €
20	411,24 €	8% / 35,76 €
50	393,36 €	12% / 53,64 €

Na vyžádání

Snímač Magnetický, Válec, T-drážka 6,2 mm, 14x14x45mm, Sn: 32mm, 15-30V DC, 0 V ... 10 V / 4 mA ... 20 mA, Kabelový konektor M8 4pólový 0,3m PUR (Polyuretan), IP67, Plast, LED, Teach-In, Montáž shora, Poloha povrchu snímače Střed přístroje

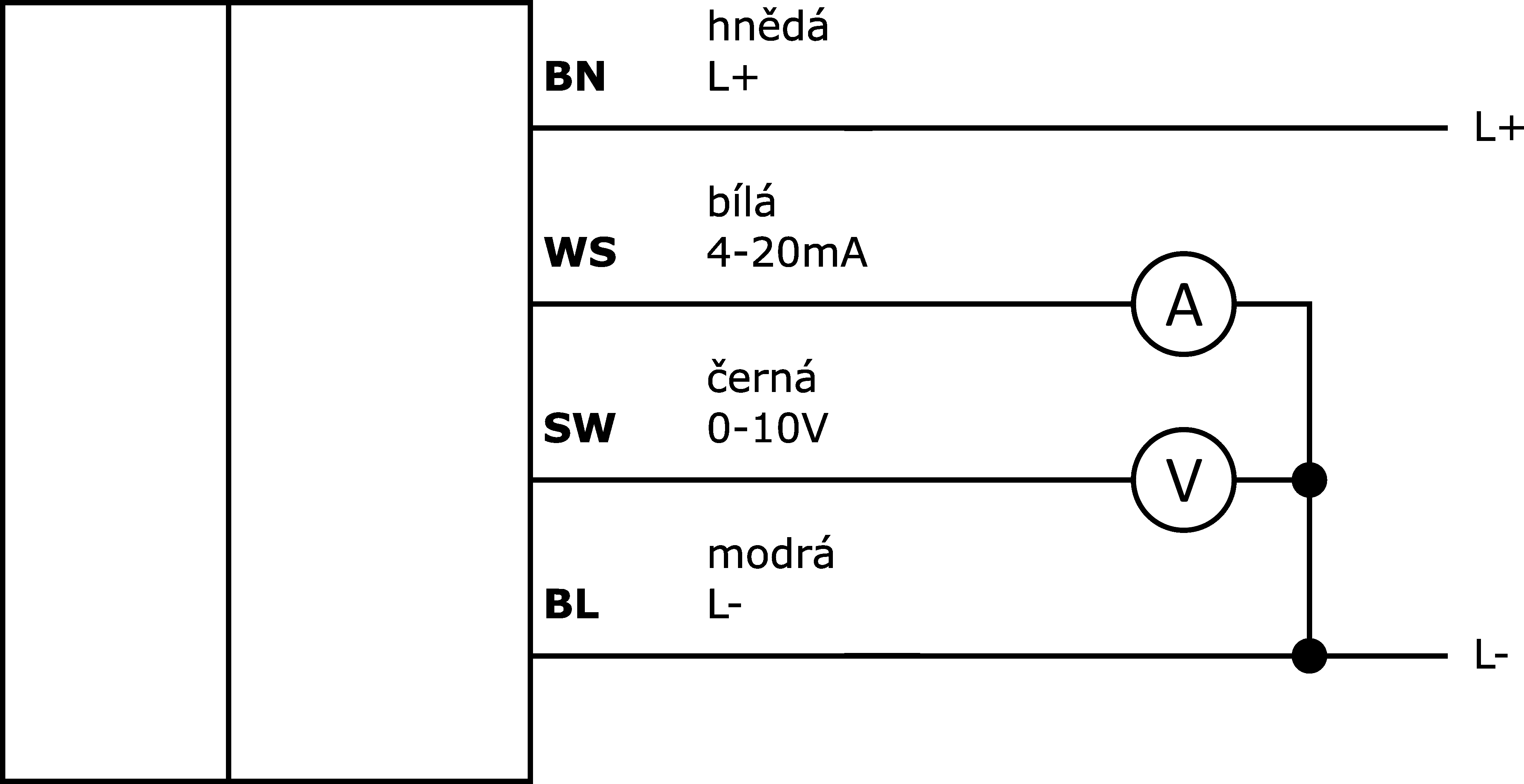

Diagram připojení

Rozměrový výkres

3D model

Porovnat

Magnetické snímače - Senzory pro T-drážku

Pro řadu úkolů v automatizační technice je nutné rozpoznat pohyby pneumatických a hydraulických válců a přesně zjistit polohu pístu. Přitom se používají magnetické snímače válců, které jsou umístěny na válcích pomocí adaptérů nebo přímo zvenčí.

Elektrické vlastnosti

Provedení analogového výstupu: 0 - 10V, 4 - 20mA

Provedení elektrické přípojky: Kabelový konektor M8

Postup nastavení: Teach-In

Proud naprázdno: 25mA

Počet pinů: 4

Snímací rozsah: 32mm

Povrch snímače (aktivní): Centrální oblast/obvod

Absolutní přesnost opakování: 0,1mm

Výstupní funkce: Spínací bod

Zobrazení: LED displej

Mechanické vlastnosti

Počet vodičů: 4

Design: Kvádr

Šířka: 45mm

Výška: 13,6mm

Délka kabelu: 0,3m

Délka: 14,2mm

Poloha povrchu snímače: Střed přístroje

Montážní přístup, drážka válce: shora

Druh krytí (IP): IP67

Materiál krytu: Plast

Opláštění kabelu

Ostatní vlastnosti

Vhodné pro: 6,2mm T-drážka

Provedení válců: s výřezem ve tvaru T

Okolní teplota: -20 - 70°C

Příslušenství pro MZ07C934 najdete v těchto produktových skupinách:

Montáž

Držák MZ07 pro válec 16

AM98A882

Příslušenství Magnetický, pro snímač MZ07, pro Válec Bosch profilová trubka, Šroubové upevnění

36,90 €
Vaše cena

Na vyžádání

Pevný doraz pro MZ07

AM000076

Příslušenství magnetický, svorka, 4x6,2x6,2mm, hliník

9,70 €
Vaše cena

Na skladě

Svorka kabelu T-drážka

AM000087

Příslušenství Magnetický, Svorka kabelu, Plast

13,30 €
Vaše cena

Balení obsahuje 10 ks.

Na skladě

Upevňovací materiál pro MZ07 / MZA7

AM000037

Příslušenství Magnetický, Upevňovací spona, 18x19x19mm, Rozsah 8,3-9,4mm, Plast, pro snímač MZ07, pro Válec obvod 8

10,10 €
Vaše cena

Na vyžádání

AM000038

Příslušenství Magnetický, Upevňovací spona, 20x21x19mm, Rozsah 10,2-11,95mm, Plast, pro snímač MZ07, pro Válec obvod 10

10,10 €
Vaše cena

Na skladě

AM000039

Příslušenství Magnetický, Upevňovací spona, 22x22x19mm, Rozsah 12,15-13,8mm, Plast, pro snímač MZ07, pro Válec obvod 12

10,10 €
Vaše cena

Na skladě

AM000040

Příslušenství Magnetický, Upevňovací spona, 25x27x19mm, Rozsah 16-18,1mm, Plast, pro snímač MZ07, pro Válec obvod 16

10,10 €
Vaše cena

Na skladě

AM000041

Příslušenství Magnetický, Upevňovací spona, 30x34x19mm, Rozsah 20,1-21,8mm, Plast, pro snímač MZ07, pro Válec obvod 20

10,10 €
Vaše cena

Na skladě

AM000042

Příslušenství Magnetický, Upevňovací spona, 35x37x19mm, Rozsah 25,2-27,3mm, Plast, pro snímač MZ07, pro Válec obvod 25

10,10 €
Vaše cena

Na skladě

AM000043

Příslušenství Magnetický, Upevňovací spona, 42x40x19mm, Rozsah 32,6-35mm, Plast, pro snímač MZ07, pro Válec obvod 32

11,00 €
Vaše cena

Na skladě

AM000044

Příslušenství Magnetický, Upevňovací spona, 50x45x19mm, Rozsah 40,8-42,8mm, Plast, pro snímač MZ07, pro Válec obvod 40

11,00 €
Vaše cena

Na skladě

AM000045

Příslušenství Magnetický, Upevňovací spona, 60x55x19mm, Rozsah 50,7-53mm, Plast, pro snímač MZ07, pro Válec obvod 50

11,00 €
Vaše cena

Malé skladové zásoby

AM000046

Příslušenství Magnetický, Upevňovací spona, 74x67x19mm, Rozsah 63,4-66mm, Plast, pro snímač MZ07, pro Válec obvod 63

11,00 €
Vaše cena

Malé skladové zásoby

AM000048

Příslušenství Magnetický, montážní klip, 55x47x10mm, rozpětí 40,5-43mm, plast, pro snímač 9round, pro válec 40round

20,80 €
Vaše cena

Na vyžádání

Upevňovací svěrka konektor M8/zásuvka

AV000142

Příslušenství Kabelový konektor, Upevňovací svěrka, 8,5mm, PPO, Jednotka balení 5, Příslušenství pro Kabelový…

16,50 €
Vaše cena

Balení obsahuje 5 ks.

Na skladě

Nástroj

Multifunkční nářadí

AY000154

Nářadí, Sada šroubováků, Vnitřní šestihran 0,7mm, Vnitřní šestihran 0,9mm, Vnitřní šestihran 1,3mm, Vnitřní šestihran…

26,90 €
Vaše cena

Na skladě

Testery senzorů

VY000004

Napájení stejnosměrným proudem, Snímač Tester, 120x26x72mm, 18, 0,04A, Spoj pružinového (proti)tahu 4pólový, IP20, Plast

85,50 €
Vaše cena

Na skladě

Ostatní senzory

Ochranné víko Teflon M8

AY98C293

Příslušenství Snímač, Teflonový kryt, M8x1 5dlouhé, Polytetrafluorethylen (PTFE)

18,30 €
Vaše cena

Malé skladové zásoby

Technologie připojení

Ochranná hadice

AY000141

Plastová ochranná hadice, Ø17mm, Vnitřní průměr 10mm, -40-250°C, Skleněné vlákno se silikonovým kaučukem, Krátkodobá…

39,30 €
Vaše cena

Na skladě

Připojovací kabely M8 4pólový sériová produkce

VK003071

Kabelový konektor, zahnutý, Vhodné pro montáž svépomocí, Pájecí přívod, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 Samice (zdířka)…

13,70 €
Vaše cena

Malé skladové zásoby

VK003075

Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Pájecí přívod, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 Samice (zdířka)…

13,50 €
Vaše cena

Malé skladové zásoby

VK003171

Kabelový konektor, zahnutý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø5mm, 4A, 60V, -40-85°C, M8 Samice (zdířka)…

26,70 €
Vaše cena

Na skladě

VK003175

Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 Samice…

12,50 €
Vaše cena

Na skladě

VK003275

Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø13,7mm, Stíněné, 4A, 30V, -30-85°C, M8 Samice…

39,00 €
Vaše cena

Na skladě

VK003S75

Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Rychlé připojení, Ø4-5,1mm, 4A, 32V, -25-85°C, M8 Samice (zdířka)…

14,60 €
Vaše cena

Na skladě

Připojovací kabely M8 4žilnatý

VK200371

Připojovací kabel, 2m, zásuvka M8 4-pólová úhlová, volná koncovka kabelu, 4x0,34mm², PUR (polyuretan), Ø4,7mm, 30V,…

14,80 €
Vaše cena

Na skladě

VK200375

Připojovací kabel, 2m, zásuvka M8 4-pólová rovná, volná koncovka kabelu, 4x0,34mm², PUR (polyuretan), Ø4,7mm, 30V,…

14,80 €
Vaše cena

Na skladě

VK300375

Připojovací kabel, 3m, M8 4-pólový, volná koncovka kabelu 4-pólová, 4x0,34mm², PUR (polyuretan), Ø4,7mm, 30V, -30-90°C,…

16,60 €
Vaše cena

Na skladě

VK500371

Připojovací kabel, 5m, M8 zásuvka 4-pólová úhlová, volná koncovka kabelu 4-pólová, 4x0,34mm², PUR (polyuretan), Ø4,7mm,…

18,70 €
Vaše cena

Na skladě

VK500375

Přívodní kabel, 5m, M8 Samice (zdířka) 4pólový přímý, volná koncovka vedení 4pólový, 4x0,34mm², PUR (Polyuretan),…

18,70 €
Vaše cena

Na skladě

VK50V371

Připojovací kabel, 5 m, 4kolíková úhlová zásuvka M8, volná koncovka kabelu, 4x0,25 mm², PUR/PVC, Ø4,2 mm, 60 V, -25-70…

12,60 €
Vaše cena

Na skladě

VK50V375

Připojovací kabel, 5 m, zásuvka M8 se 4 kolíky, volná koncovka kabelu, 4x0,25 mm², PUR/PVC, Ø4,2 mm, 60 V, -25-70 °C,…

12,60 €
Vaše cena

Na skladě

VKA00371

Připojovací kabel, 10 m, 4kolíková úhlová zásuvka M8, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø4,7 mm, 30…

27,30 €
Vaše cena

Na skladě

VKA00375

Připojovací kabel, 10 m, zásuvka M8 4-pólová přímá, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø4,7 mm, 30 V,…

27,30 €
Vaše cena

Na skladě

VKAE0371

Připojovací kabel, 15 m, 4kolíková úhlová zásuvka M8, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), vhodný pro…

34,00 €
Vaše cena

Na skladě

VKAE0375

Připojovací kabel, 15 m, zásuvka M8 se 4 kolíky rovná, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), vhodný pro…

34,00 €
Vaše cena

Na skladě

Připojovací kabely M8-zásuvka M12-konektor 4žilnatý

VK030F81

Připojovací kabel, 0,3 m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34 mm², PUR (polyuretan), 60 V,…

14,90 €
Vaše cena

Na skladě

VK030F85

Připojovací kabel, 0,3 m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34 mm², PUR (polyuretan), 60 V,…

14,90 €
Vaše cena

Na skladě

VK03C969

Připojovací kabel, 0,3 m, zásuvka M8 3-pólová úhlová, konektor M8 3-pólová úhlová, 3x0,34 mm², PUR (polyuretan), 60 V,…

15,90 €
Vaše cena

Na skladě

VK060F81

Připojovací kabel, 0,6 m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34 mm², PUR (polyuretan), 60 V,…

15,40 €
Vaše cena

Malé skladové zásoby

VK060F85

Připojovací kabel, 0,6 m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34 mm², PUR (polyuretan), 60 V,…

15,40 €
Vaše cena

Na skladě

VK100F81

Připojovací kabel, 1m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34mm², PUR (polyuretan), 60V, IP67,…

15,80 €
Vaše cena

Malé skladové zásoby

VK100F85

Připojovací kabel, 1m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34mm², PUR (polyuretan), 60V, IP67,…

15,80 €
Vaše cena

Na skladě

VK150F81

Připojovací kabel, 1,5 m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34 mm², PUR (polyuretan), 60 V,…

16,30 €
Vaše cena

Malé skladové zásoby

VK150F85

Připojovací kabel, 1,5 m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34 mm², PUR (polyuretan), 60 V,…

16,30 €
Vaše cena

Na skladě

VK200F81

Připojovací kabel, 2m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34mm², PUR (polyuretan), 60V, IP67,…

16,80 €
Vaše cena

Na skladě

VK200F85

Připojovací kabel, 2m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34mm², PUR (polyuretan), 60V, IP67,…

16,80 €
Vaše cena

Na skladě

VK300F81

Připojovací kabel, 3m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34mm², PUR (polyuretan), 60V, IP67,…

18,00 €
Vaše cena

Malé skladové zásoby

VK300F85

Připojovací kabel, 3m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34mm², PUR (polyuretan), 60V, IP67,…

18,00 €
Vaše cena

Na skladě

VK500F81

Připojovací kabel, 5m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34mm², PUR (polyuretan), 60V, IP67,…

20,10 €
Vaše cena

Na vyžádání

VK500F85

Připojovací kabel, 5 m, zásuvka M8 4-pólová přímá, konektor M12 4-pólová přímá, 4x0,34 mm², PUR (polyuretan), 60 V,…

20,10 €
Vaše cena

Na vyžádání

Katalogové listy

pdf

Individuální datový list

PDF-Soubor, 993 KB

Manuály

pdf

Návod k použití výrobku

PDF-Soubor, 594 KB

Rozměrové výkresy

Shoda výrobku

Leták produktu

pdf

Produkty, které inspirují

PDF-Soubor, 8.5 MB

Klasifikace	Třída
eClass-7.0	27270104
eClass-7.1	27270104
eClass-8.0	27270104
eClass-9.0	27270104
eClass-9.1	27270104
ETIM-6.0	EC002544
ETIM-7.0	EC002544

Vlastnost	Hodnota
V souladu s RoHS	Ano
V souladu s REACH	Ano
V souladu s ODS	Ano
V souladu s POP	Ano
TSCA konformita	Ano
Skupina produktů IPF	223 Senzory pneumatického válce (různé)
Rozměry balení	77 x 25 x 123mm
Hrubá váha	40g
	0,06kg CO₂e
Číslo zboží	85365019
WEEE číslo	40951076
