Sensori di campo magnetico - Sensori per scanalatura a T Sensori per scanalatura a T

MZ07C934

MZ07C934
Prezzo di listino
447,00 €
Quantità Prezzo Risparmio
1 447,00 € –
5 433,59 € 3% / 13,41 €
10 424,65 € 5% / 22,35 €
20 411,24 € 8% / 35,76 €
50 393,36 € 12% / 53,64 €
Su richiesta
Sensore magnetico, cilindro, scanalatura a T da 6,2 mm, 14x14x45 mm, Sn: 32 mm, 15-30 V CC, 0-10 V/4-20 mA, cavo M8 a 4 poli 0,3 m PUR (poliuretano), IP67, plastica, LED, autoapprendimento, installazione dall'alto, posizione della superficie del sensore al centro del dispositivo

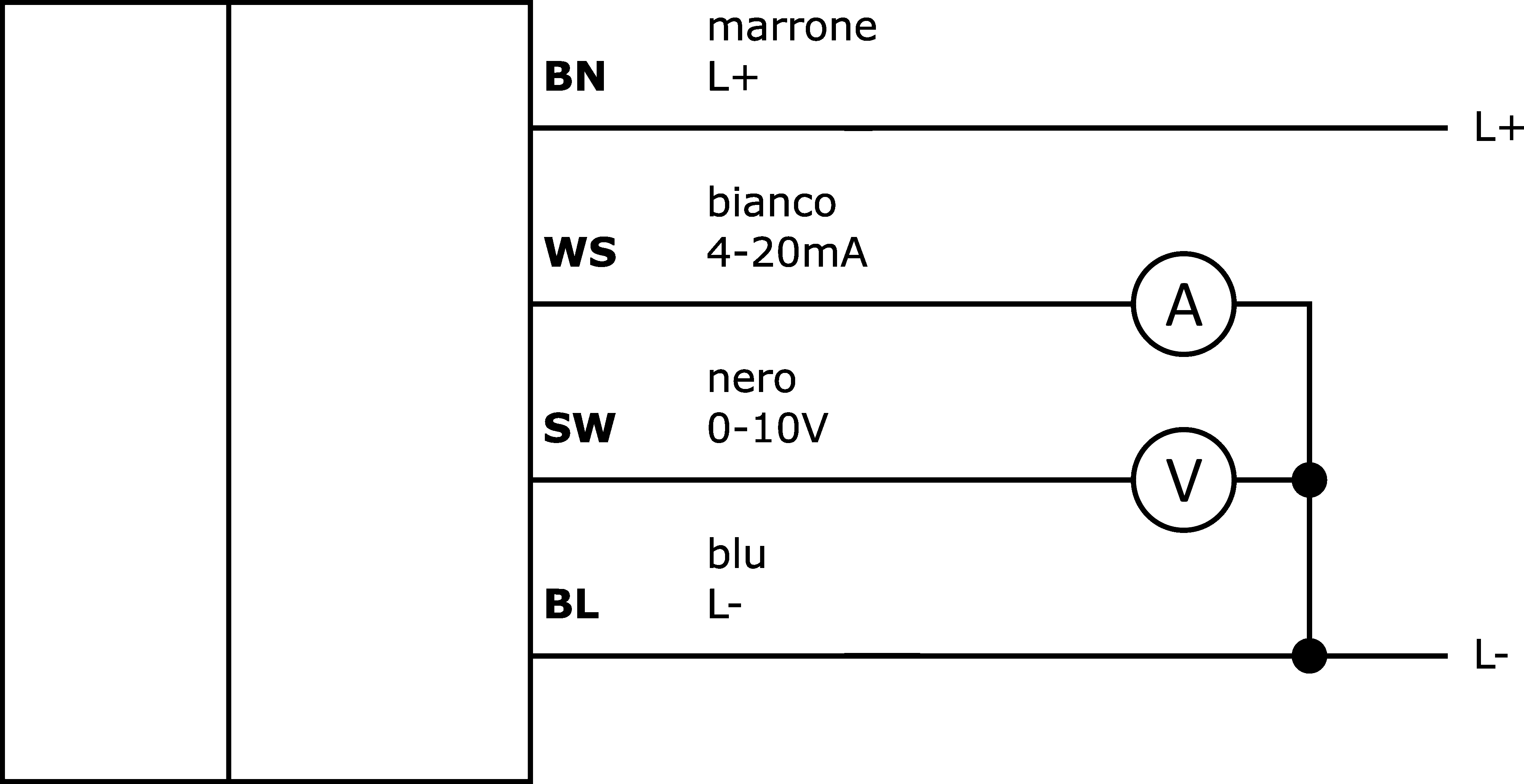

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sensori di campo magnetico - Sensori per scanalatura a T Sensori per scanalatura a T

Per molti compiti nella tecnologia dell'automazione, è necessario riconoscere i processi di movimento nei cilindri pneumatici e idraulici e rilevare con precisione la posizione del pistone. In questo caso si utilizzano sensori magnetici per cilindri, che vengono fissati ai cilindri mediante adattatori o direttamente dall'esterno.

Altre proprietà

Adatto per
6,2 mm scanalatura a T
Design del cilindro
con scanalatura a T
Temperatura ambiente
-20 - 70°C

Proprietà elettriche

Progettazione dell'uscita analogica
0 - 10V, 4 - 20mA
Progettazione del collegamento elettrico
Connettore per cavo M8
Procedura di impostazione
Teach-In
Corrente a vuoto
25mA
Numero di pali
4
Distanza di commutazione
32mm
Superficie del sensore (attiva)
Area centrale
Ripetibilità assoluta
0,1mm
Funzioni di uscita personalizzabili
Punto di commutazione
Display
Display a LED
Protezione da cortocircuito, Protezione dall'inversione di polarità

Proprietà meccaniche

Numero di core
4
Design
Cuboide
Larghezza
45mm
Altezza
13,6mm
Lunghezza del cavo
0,3m
Lunghezza
14,2mm
Posizione della superficie del sensore
Centro del dispositivo
Accesso al montaggio Scanalatura del cilindro
dall'alto
Classe di protezione (IP)
IP67
Materiale dell'alloggiamento
Plastica
Materiale della guaina del cavo
Plastica (PUR)
Trova gli accessori per MZ07C934 in questi gruppi di prodotti:
