Měřicí převodníky - Přední instalace
BA960900
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 1.001,00 € | – |
| 5 | 970,97 € | 3% / 30,03 € |
| 10 | 950,95 € | 5% / 50,05 € |
| 20 | 920,92 € | 8% / 80,08 € |
| 50 | 880,88 € | 12% / 120,12 € |
Na vyžádání
Měřicí převodníky, Analogový/Digitální, analogový, 96x114x96mm, 0 V ... 10 V / 4 mA ... 20 mA / 0 … 20 mA, 18-36V DC, 4x Kontakt relé Spínací kontakt (NO), 0 V ... 10 V / 4 mA ... 20 mA, Sevření, IP20, PPE, LCD, USB rozhraní
Porovnat
Měřicí převodníky - Přední instalace
Elektrické vlastnosti
- Odezva/doba poklesu
- 20ms
- Počet spínacích výstupů
- 4
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení analogového výstupu
- 0 - 10V, 4 - 20mA
- Provedení analogového vstupu
- 0 - 20mA, 0 - 10V, 4 - 20mA
- Provedení elektrické přípojky
- Připojení svorkou
- Provedení spínacího výstupu
- Kontakt relé
- Jmenovitý spínací proud
- 6 000mA
- Digitální rozlišení
- 14Bit
- Postup nastavení
- Parametrizace
- Napájecí napětí vysílače-čidla
- 24V
- Napájecí proud vysílače-čidla
- 35mA
- Druh napájecího napětí vysílače-čidla
- DC
- Odchylka charakteristiky
- 0,05%
- Příkon
- 5VA
- Max. trvalý proud
- 6A
- Max. spínací proud
- 10A
- Relativní přesnost měření
- 0,4%
- Spínací výkon
- 180VA
- Odpor vstupu proudu
- 50Ohm
- Doba poklesu
- 20ms
- Odpor vstupu napětí
- 100kOhm
- Podporované komunikační rozhraní
- USB
- Výstupní funkce
- Funkce okna, Spínací bod, Hystereze, Standardní nastavení signálu, valDvoubodová regulace
- Zobrazení
- LCD displej, LED displej
- Počet analogových výstupních kanálů
- 1
- Provozní napětí

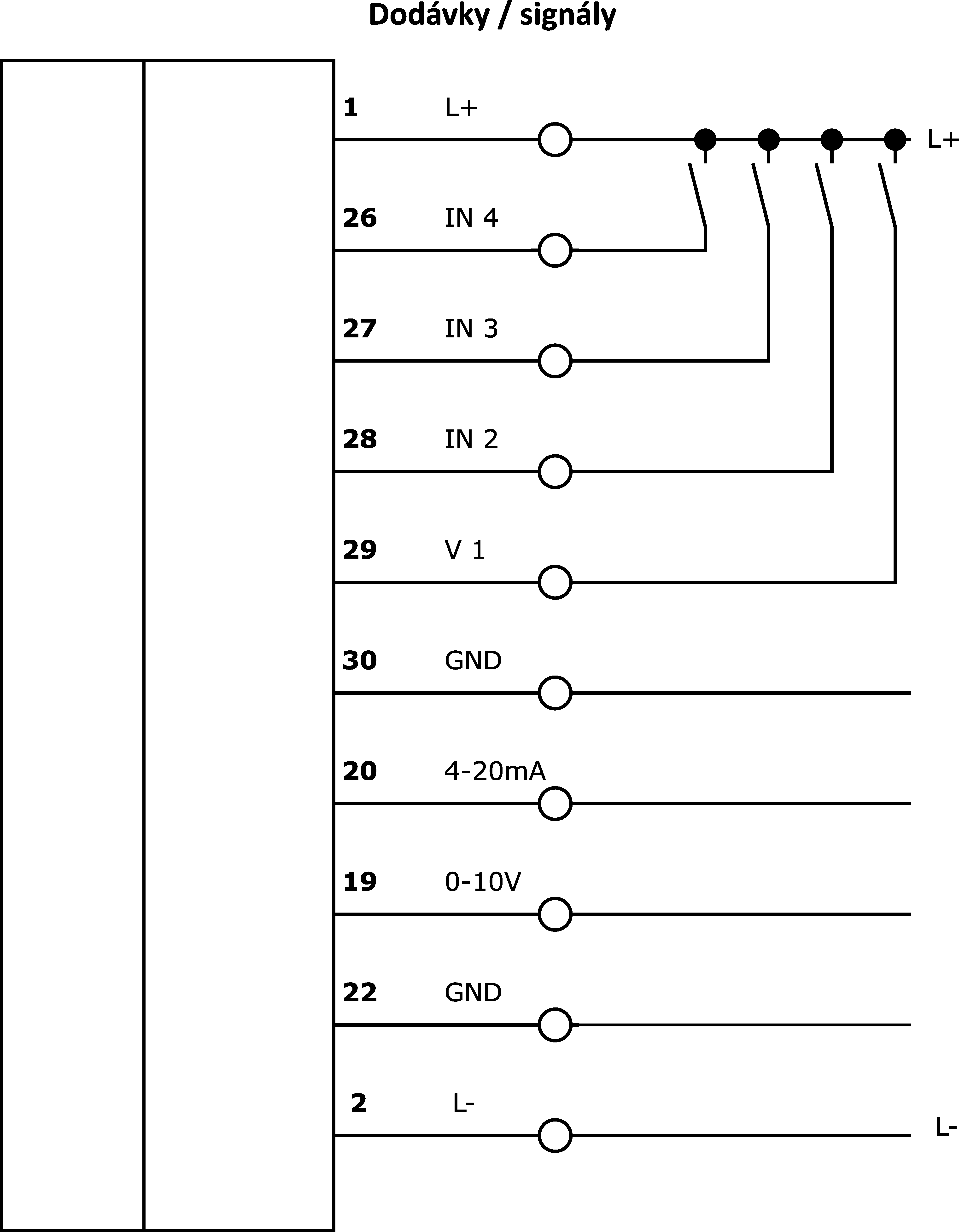

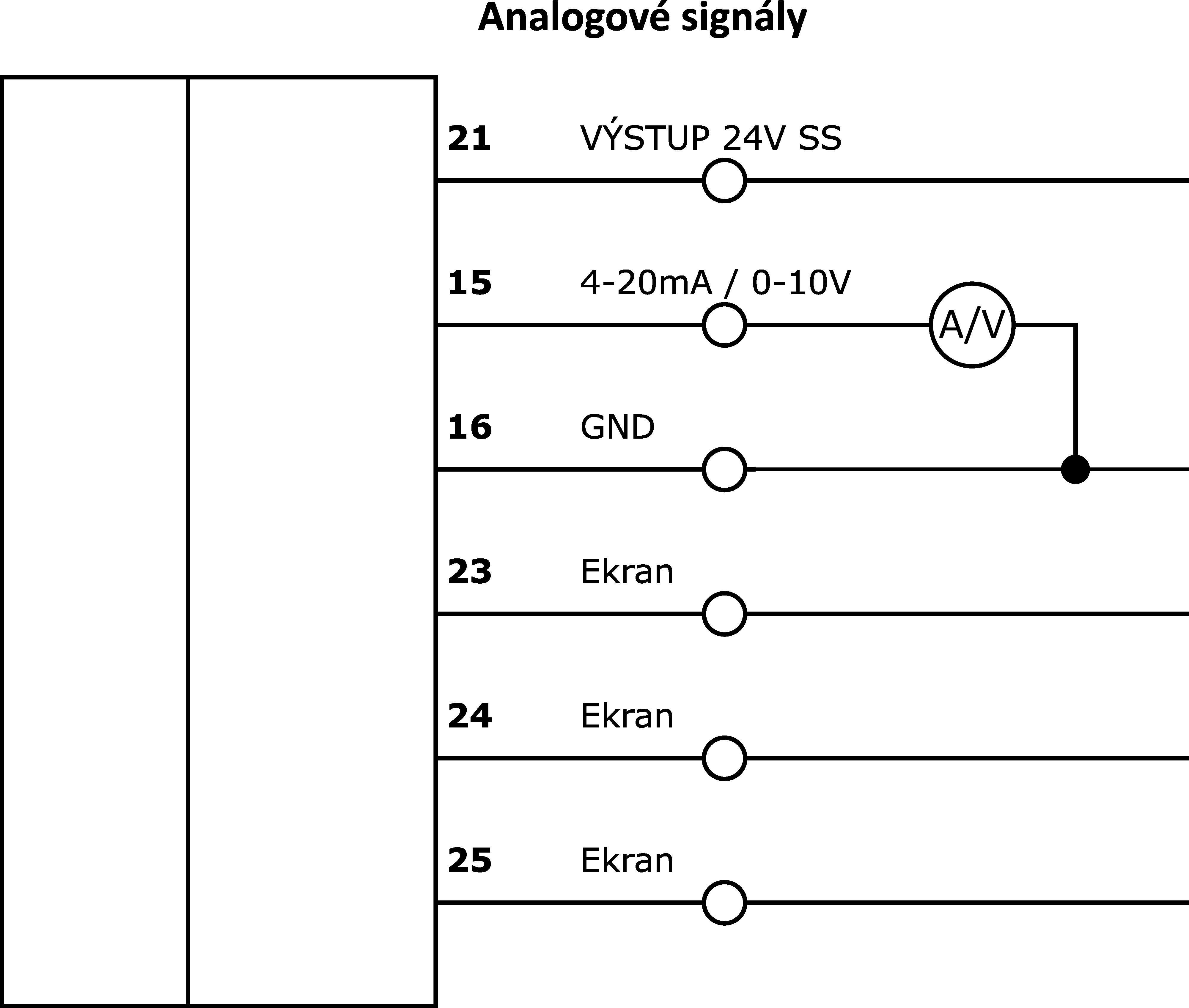

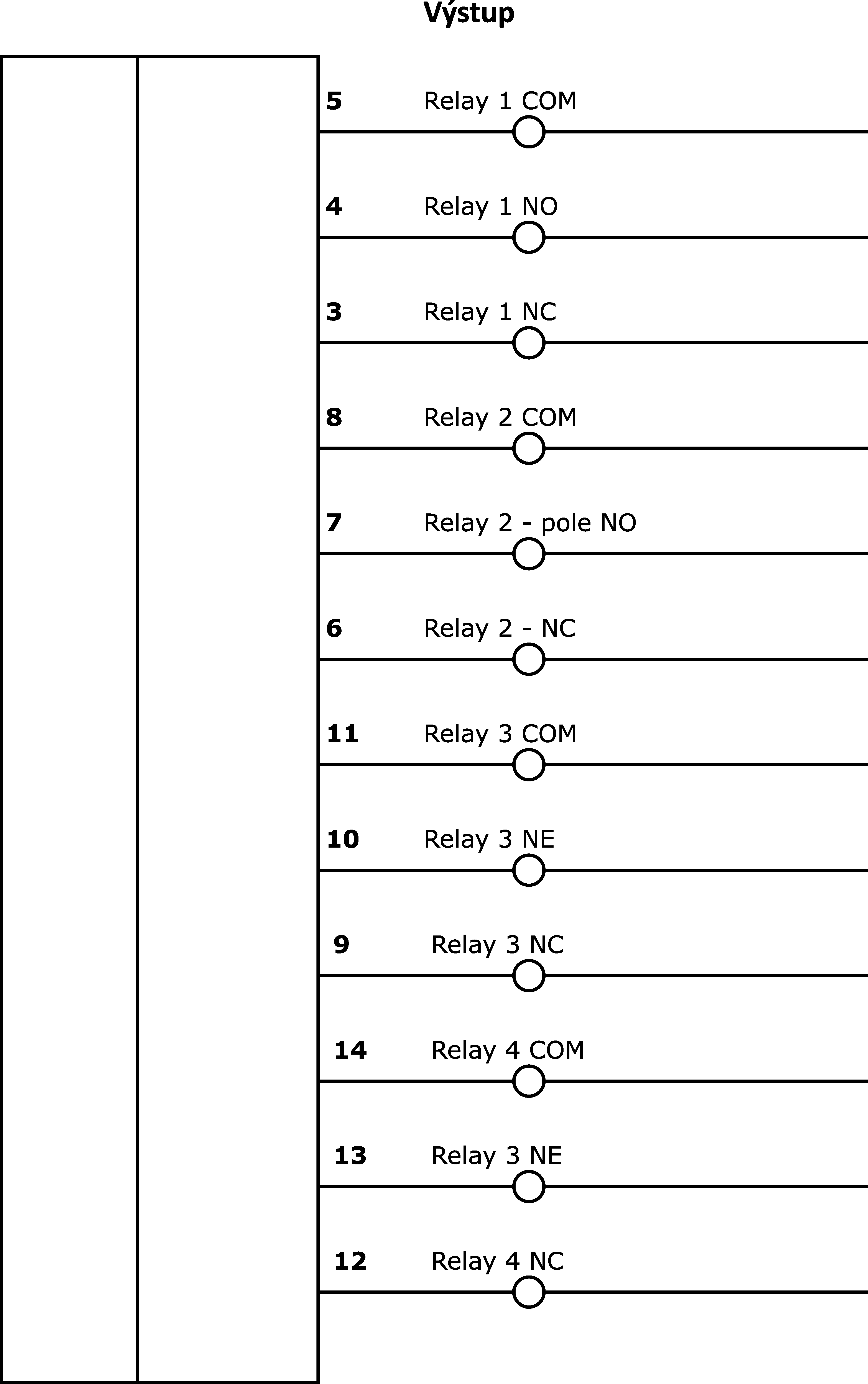

- Elektrické připojení
Mechanické vlastnosti
- Šířka
- 96mm
- Výška
- 96mm
- Délka
- 114mm
- Druh montáže
- Montáž čelního panelu
- Druh krytí (IP)
- IP20
- Druh krytí (IP), čelně
- IP54
- Materiál krytu
- PPE
- rozměry
Ostatní vlastnosti
- Okolní teplota
- -20 - 50°C
- Teplotní drift za 10K
- 0,1%/10K
Katalogové listy
Manuály
Rozměrové výkresy
Shoda výrobku
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 550 Měřicí převodníky |
| Rozměry balení | 138 x 95 x 210mm |
| 1,09kg CO₂e | |
| Číslo zboží | 85437090 |
| WEEE číslo | 40951076 |
