Transdutor de medição - Fixação frontal
BA960900
| montante | preço | desconto |
|---|---|---|
| 1 | 1.001,00 € | – |
| 5 | 970,97 € | 3% / 30,03 € |
| 10 | 950,95 € | 5% / 50,05 € |
| 20 | 920,92 € | 8% / 80,08 € |
| 50 | 880,88 € | 12% / 120,12 € |
A pedido
Transdutor de medição, Analógico / digital, analógico, 96x114x96mm, 0-10V/4-20mA / 0 ... 20 mA, 18-36V DC, 4x Contacto de relé NO (NA), 0-10V/4-20mA, Pinça, IP20, PPE, LCD, Interface USB
Comparar
Transdutor de medição - Fixação frontal
Outras propriedades
- Temperatura ambiente
- -20 - 50°C
- Desvio de temperatura por 10K
- 0,1%/10K
- Aplicações
- Controlo de dois pontos
Propriedades eléctricas
- Tempo de resposta
- 20ms
- Número de saídas de comutação
- 4
- Execução da função de comutação
- Contacto normalmente aberto (NA)
- Versão de saída analógica
- 0 - 10V, 4 - 20mA
- Versão de entrada analógica
- 0 - 20mA, 0 - 10V, 4 - 20mA
- Concepção da ligação eléctrica
- Ligação de braçadeira
- Versão de saída de comutação
- Contacto do relé
- Corrente nominal de comutação
- 6.000mA
- Resolução digital
- 14Bit
- Procedimento de definição
- Parametrização
- Tensão de alimentação do codificador
- 24V
- Corrente de alimentação do sensor
- 35mA
- Tipo de tensão de alimentação do codificador
- DC
- Desvio da curva característica
- 0,05%
- Consumo de energia
- 5VA
- Máximo. Corrente de irrupção
- 10A
- Precisão relativa da medição
- 0,4%
- Capacidade de comutação
- 180VA
- Resistência da entrada de corrente
- 50Ohm
- Tempo de Outono
- 20ms
- Resistência da entrada de tensão
- 100kOhm
- Interface de comunicação suportada
- USB
- Funções de saída
- Função de janela, Ponto de comutação, Histerese, Ajuste do sinal padrão, Controlo de dois pontos
- Ecrã
- Ecrã LCD, Ecrã LED
- Número de saídas analógicas
- 1
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
- Tensão de funcionamento

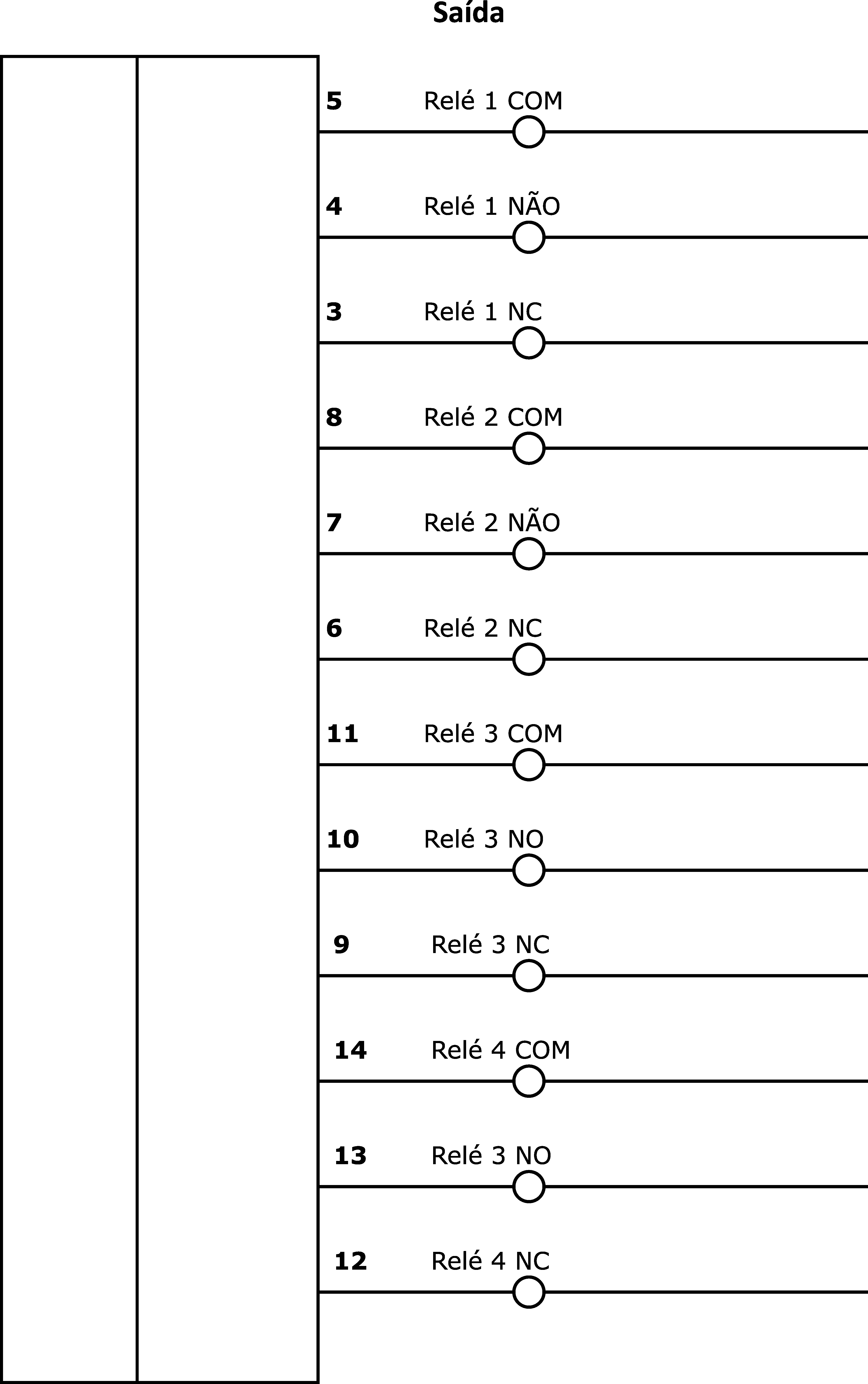

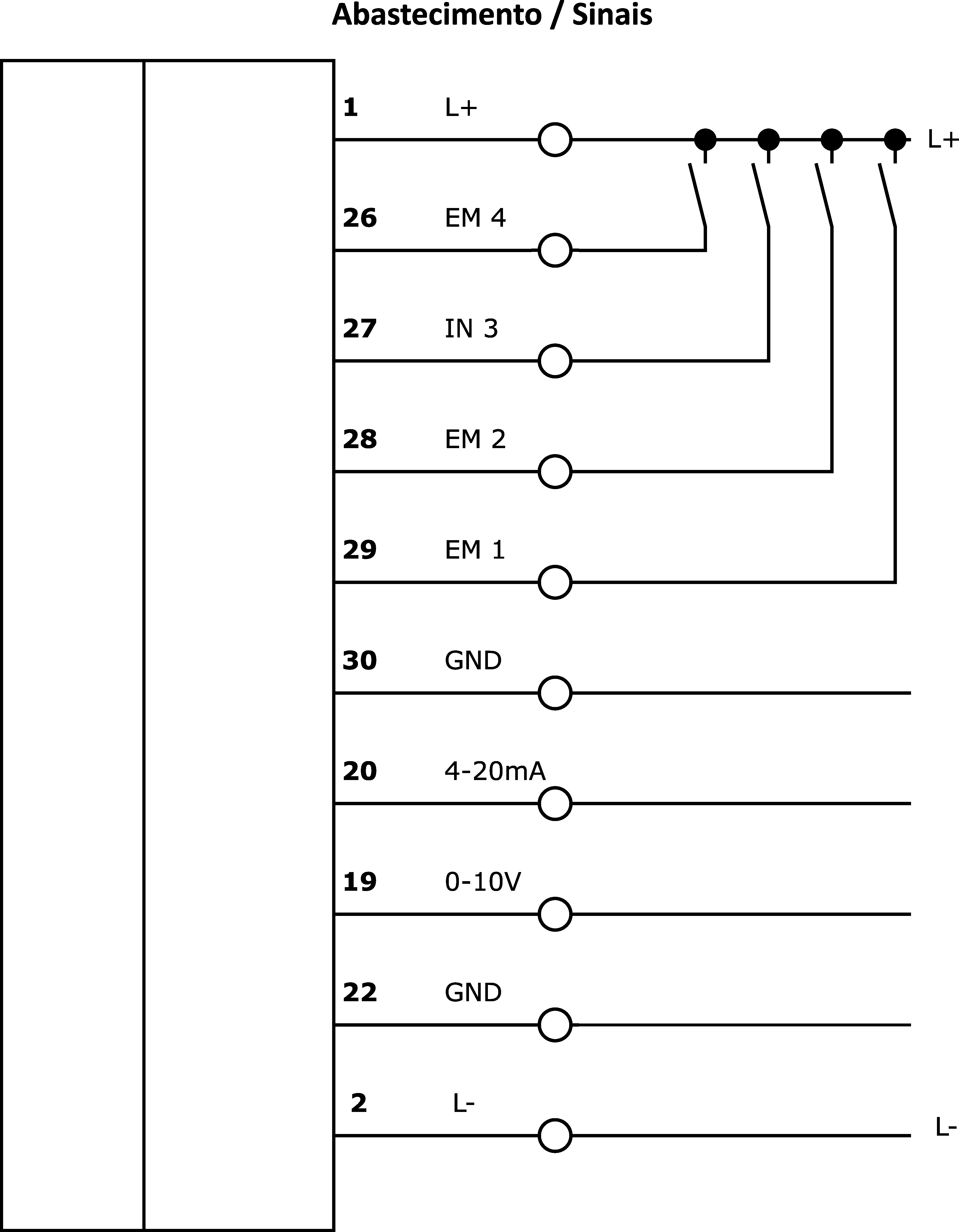

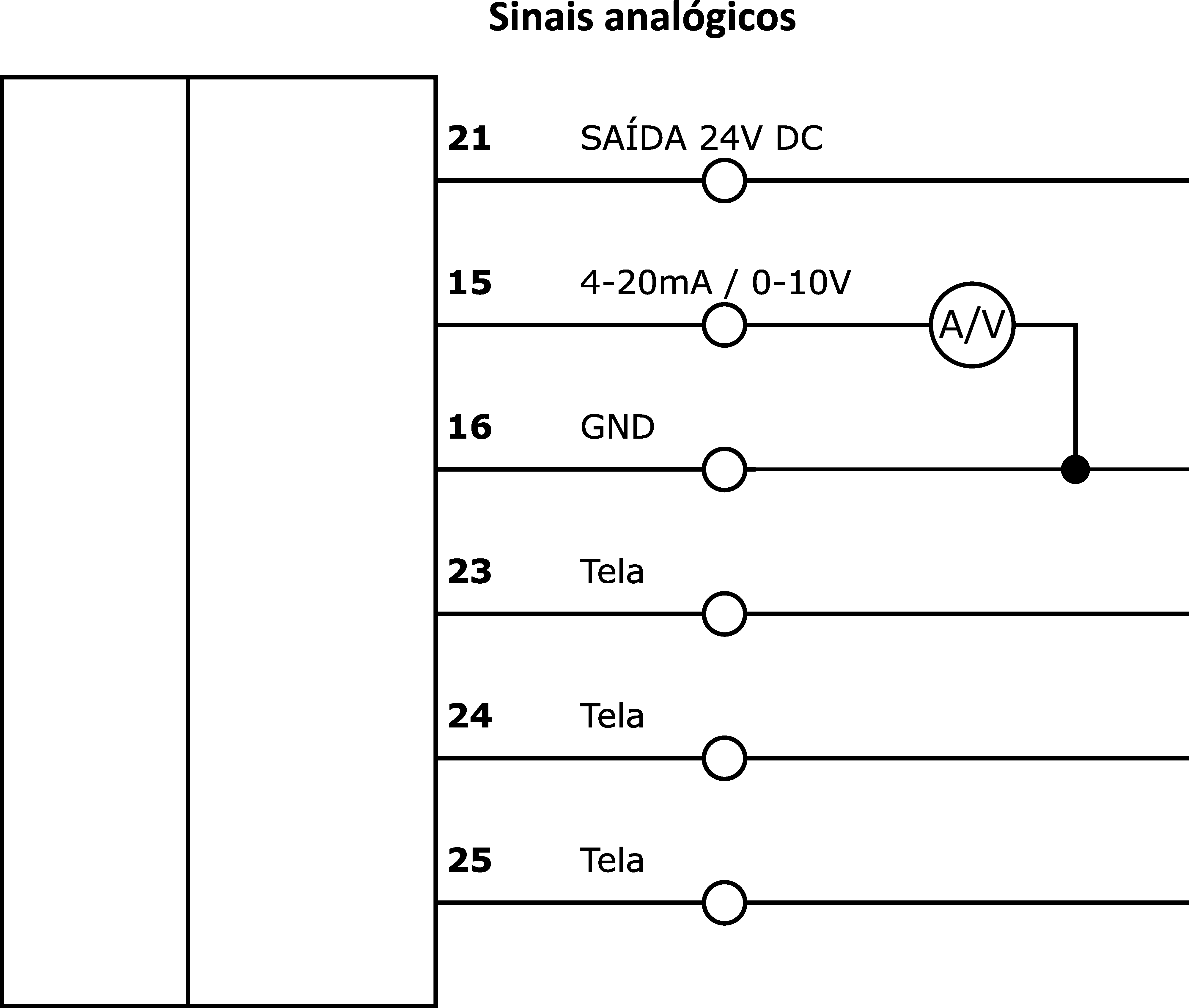

- Ligação eléctrica
Propriedades mecânicas
- Largo
- 96mm
- Altura
- 96mm
- Comprimento
- 114mm
- Tipo de montagem
- Instalação do painel frontal
- Classe de protecção (IP)
- IP20
- Classe de protecção (IP), lado frontal
- IP54
- Material do invólucro
- EPI
- Dimensões
Fichas de dados
Manuais
Desenhos
Conformidade do produto
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 550 transdutor de medição |
| dimensões da embalagem | 138 x 95 x 210mm |
| Pegada de CO2 | 1,09kg CO₂e |
| Número da pauta aduaneira | 85437090 |
| Número WEEE | 40951076 |
