测量换能器 - 前面的安装
BA960900
测量换能器 - 前面的安装
主要特点
- 环境温度
- -20 - 50°C
- 每10K的温度漂移
- 0.1%/10K
- 更改技术图纸申请
机械特性
- 宽度
- 96mm
- 高度
- 96mm
- 长度
- 114mm
- 安装方法
- 面板安装
- 保护程度（IP）
- IP20
- 保护程度（IP），正面
- IP54
- 外壳材料
- PPE
- 尺寸
电气性能
- 响应/衰减时间
- 20ms
- 开关输出的数量
- 4
- 开关功能的类型
- 常开触点(NO)
- 模拟输出的类型
- 0-10V, 4-20mA
- 模拟输入的类型
- 0mA ... 20mA, 0V ...10V, 4mA ... 20mA
- 电气连接的类型
- 夹持式终端连接
- 开关输出的类型
- 继电器触点
- 额定开关电流
- 6,000mA
- 数字分辨率
- 14Bit
- 设置程序
- 参数化
- 换能器电源电压
- 24V
- 换能器电源电流
- 35mA
- 换能器电源电压类型
- 直流电
- 特征曲线的偏差
- 0.05%
- 消耗功率
- 5VA
- 最大连续电流
- 6A
- 最大开关电流
- 10A
- 相对的测量精度
- 0.4%
- 开关容量
- 180VA
- 电流输入的电阻
- 50Ohm
- 衰减时间
- 20ms
- 电压输入的电阻
- 100kOhm
- 支持的通信接口
- USB
- 输出功能
- 窗口功能, 切换点, 滞后性, 标准信号调节, 两点控制
- 显示
- 液晶显示器, LED显示屏
- 模拟输出数量
- 1
- 模拟输出的相对线性偏差
- 工作电压

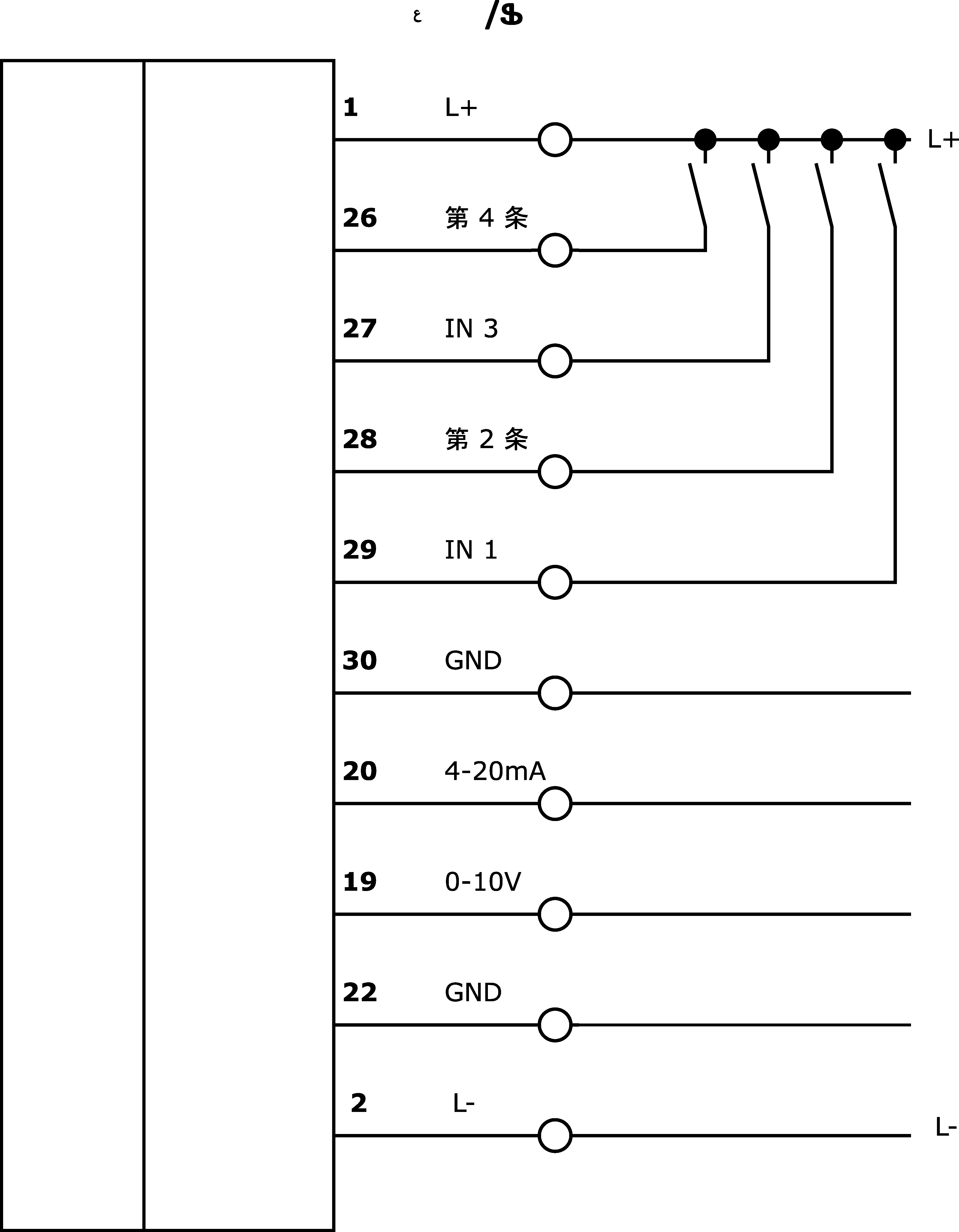

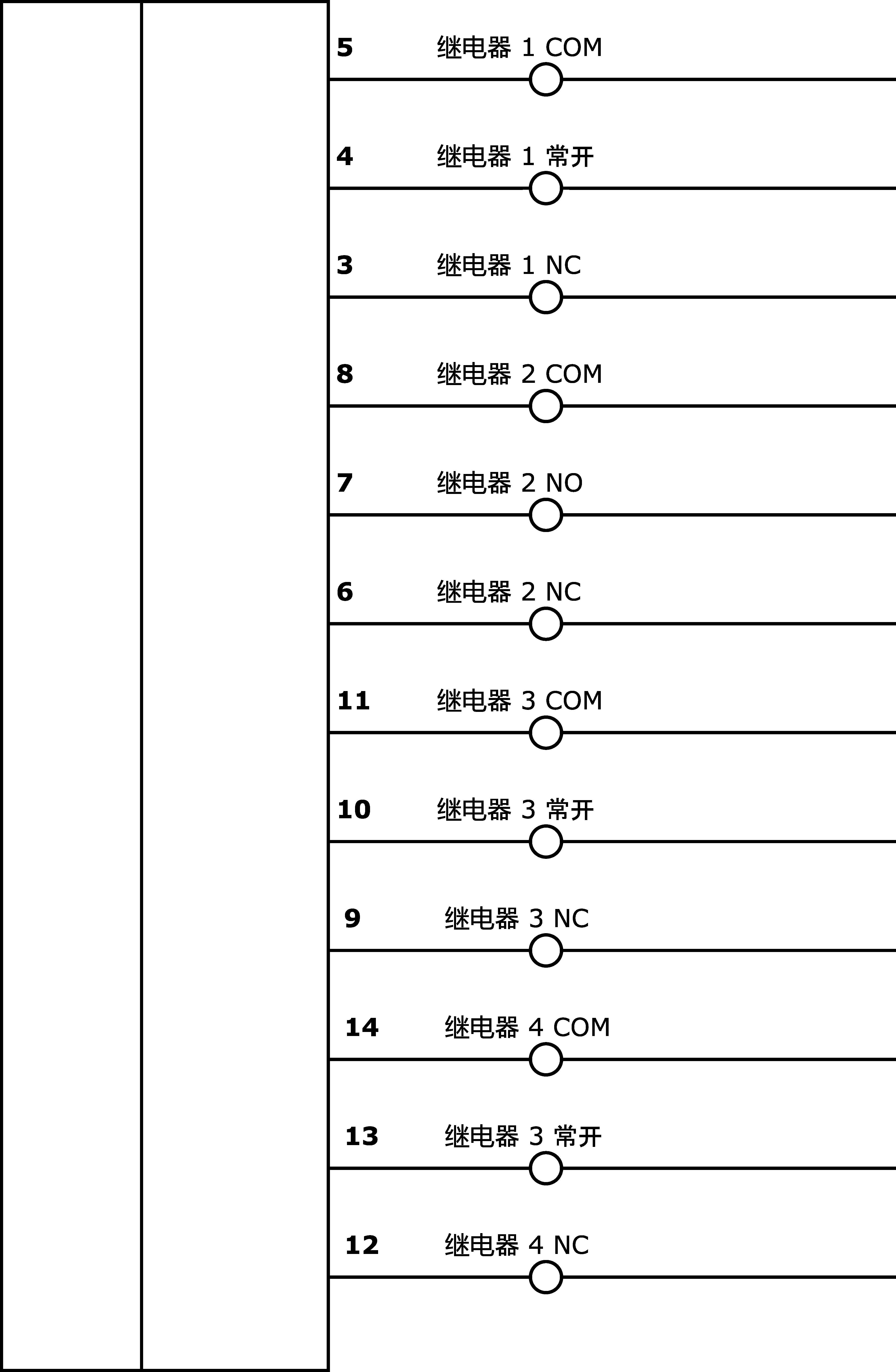

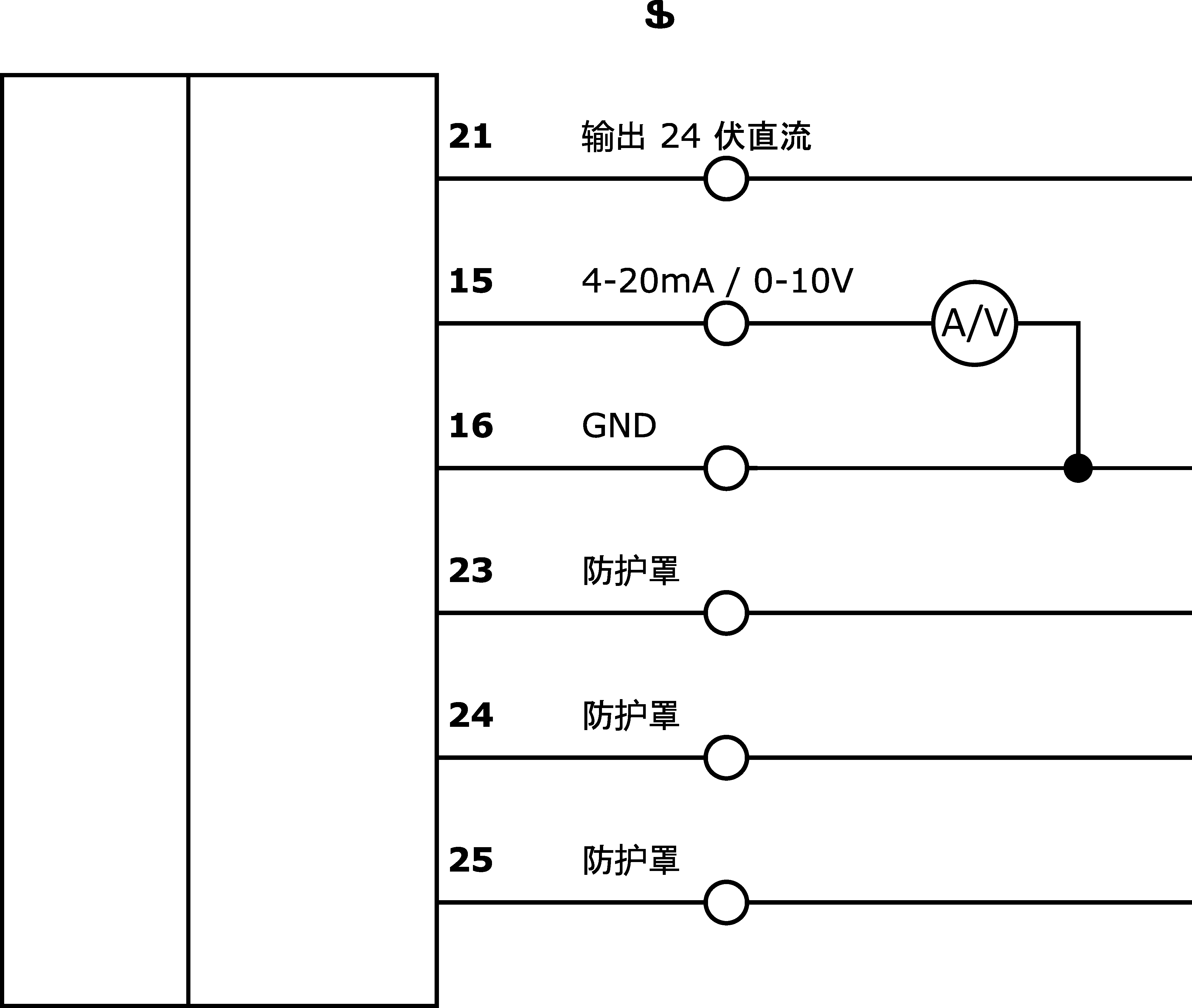

- 电气连接
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 550测量传感器 |
| 包装尺寸 | 138 x 95 x 210mm |
| 二氧化碳足迹 | 1,09kg CO₂e |
| 海关税号 | 85437090 |
| WEEE编号 | 40951076 |
