Transductor de medición - Instalación frontal
BA960900
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 1.001,00 € | – |
| 5 | 970,97 € | 3% / 30,03 € |
| 10 | 950,95 € | 5% / 50,05 € |
| 20 | 920,92 € | 8% / 80,08 € |
| 50 | 880,88 € | 12% / 120,12 € |
A petición
transductor de medición, analógico/digital, analógico, 96x114x96mm, 0 v ... 10 v / 4 ma ... 20 ma / 0 … 20 ma, 18-36v dc, 4x contacto de relé contacto na, 0 v ... 10 v / 4 ma ... 20 ma, sujetar con bornes, ip20, ppe, lcd, interfaz usb
Comparar
Transductor de medición - Instalación frontal
Datos eléctricos
- Tiempo de respuesta/caída
- 20ms
- Cantidad de salidas de conmutación
- 4
- Ejecución de la función de conmutación
- Contacto NA
- Versión de la salida analógica
- 0 - 10V, 4 - 20mA
- Versión de la entrada analógica
- 0 - 20mA, 0 - 10V, 4 - 20mA
- Versión de la conexión eléctrica
- Conexión por borne
- Versión de la salida de conmutación
- Contacto de relé
- Corriente de conmutación asignada
- 6.000mA
- Resolución digital
- 14Bit
- Procedimiento de ajuste
- Parametrización
- Tensión de alimentación de transductor
- 24V
- Corriente de alimentación de transductor
- 35mA
- Tipo de tensión de alimentación de transductor
- DC
- Divergencia con respecto a la curva característica
- 0,05%
- Consumo de potencia
- 5VA
- Máx. corriente constante
- 6A
- Máx. corriente de conexión
- 10A
- Exactitud relativa de medición
- 0,4%
- Potencia de conmutación
- 180VA
- Resistencia de la entrada de corriente
- 50Ohm
- Tiempo de caída
- 20ms
- Resistencia de la entrada de tensión
- 100kOhm
- Interfaz de comunicación admitida
- USB
- Funciones de salida
- Función de ventana, Punto de conmutación, Histéresis, Ajuste de la señal estándar, valControl de dos puntos
- Pantalla
- pantalla LCD, pantalla LED
- Número de salidas analógicas
- 1
- Tensión de servicio

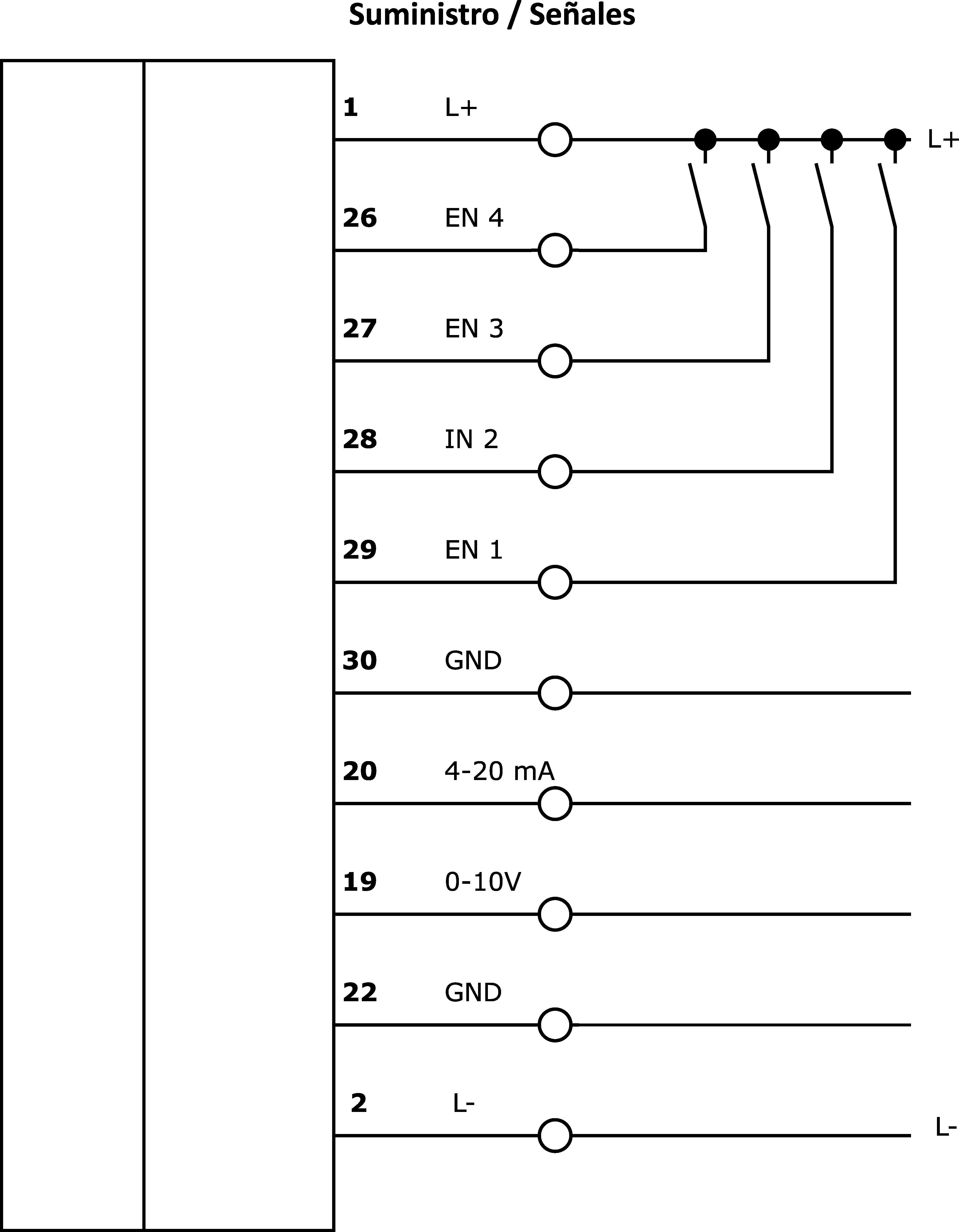

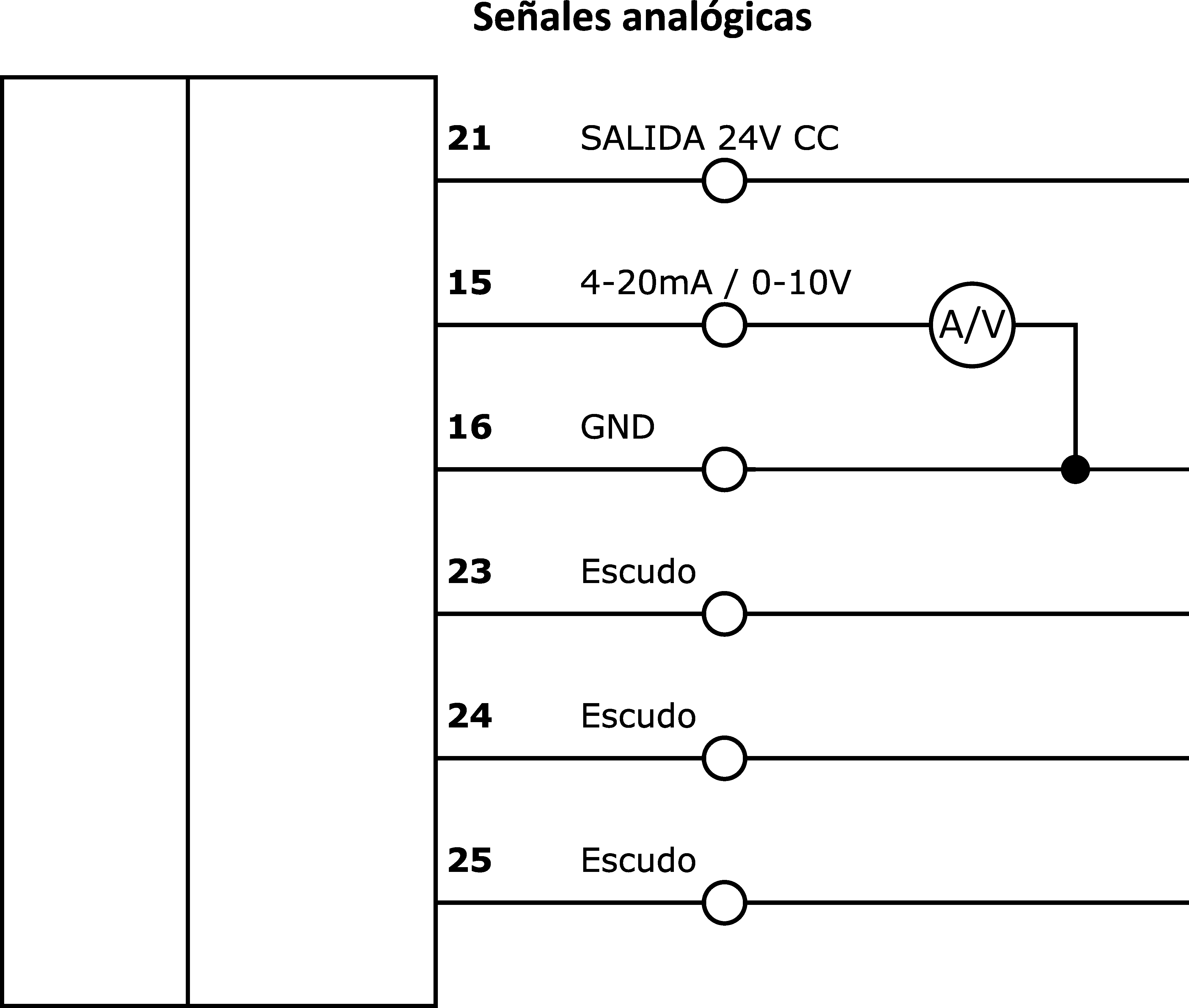

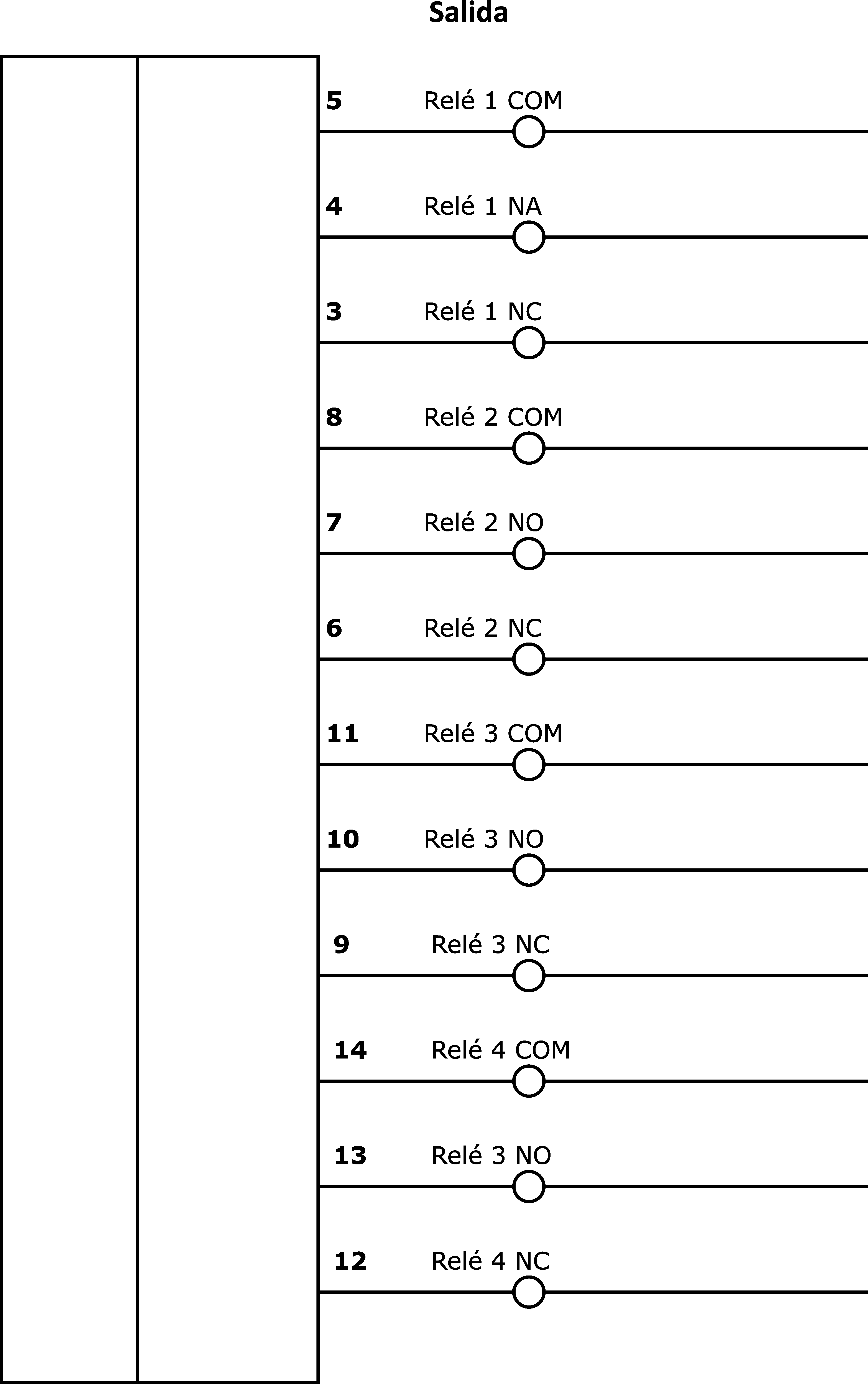

- Conexión eléctrica
Datos mecánicos
- Ancho
- 96mm
- Altura
- 96mm
- Longitud
- 114mm
- Tipo de montaje
- Montaje en panel frontal
- Grado de protección (IP)
- IP20
- Grado de protección (IP), frontal
- IP54
- Material de la carcasa
- PPE
- dimensiones
Otros datos
- Temperatura ambiente
- -20 - 50°C
- Deriva de temperatura por cada 10 K
- 0,1%/10K
Hojas técnicas
Manuales
Dibujos
Conformidad de producto
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 550 Transductores de medición |
| dimensiones de embalaje | 138 x 95 x 210mm |
| 1,09kg CO₂e | |
| Código arancelario | 85437090 |
| WEEE número | 40951076 |
