Optické senzory - Světelné mříže

OYL23170

OYL23170
Ceníková cena
531,00 €
Množství Cena Úspory
1 531,00 € –
5 515,07 € 3% / 15,93 €
10 504,45 € 5% / 26,55 €
20 488,52 € 8% / 42,48 €
50 467,28 € 12% / 63,72 €
Malé skladové zásoby
Světelná clona, 780x41x9mm, výška pole 600, rozlišení 20mm, Sn: 0,3-5m, 10-30V DC, reléový kontakt NO/NC, konektor M8 4pólový/4pólový, IP54, hliník+plast, s montážním držákem
Včetně Vysílač a přijímač

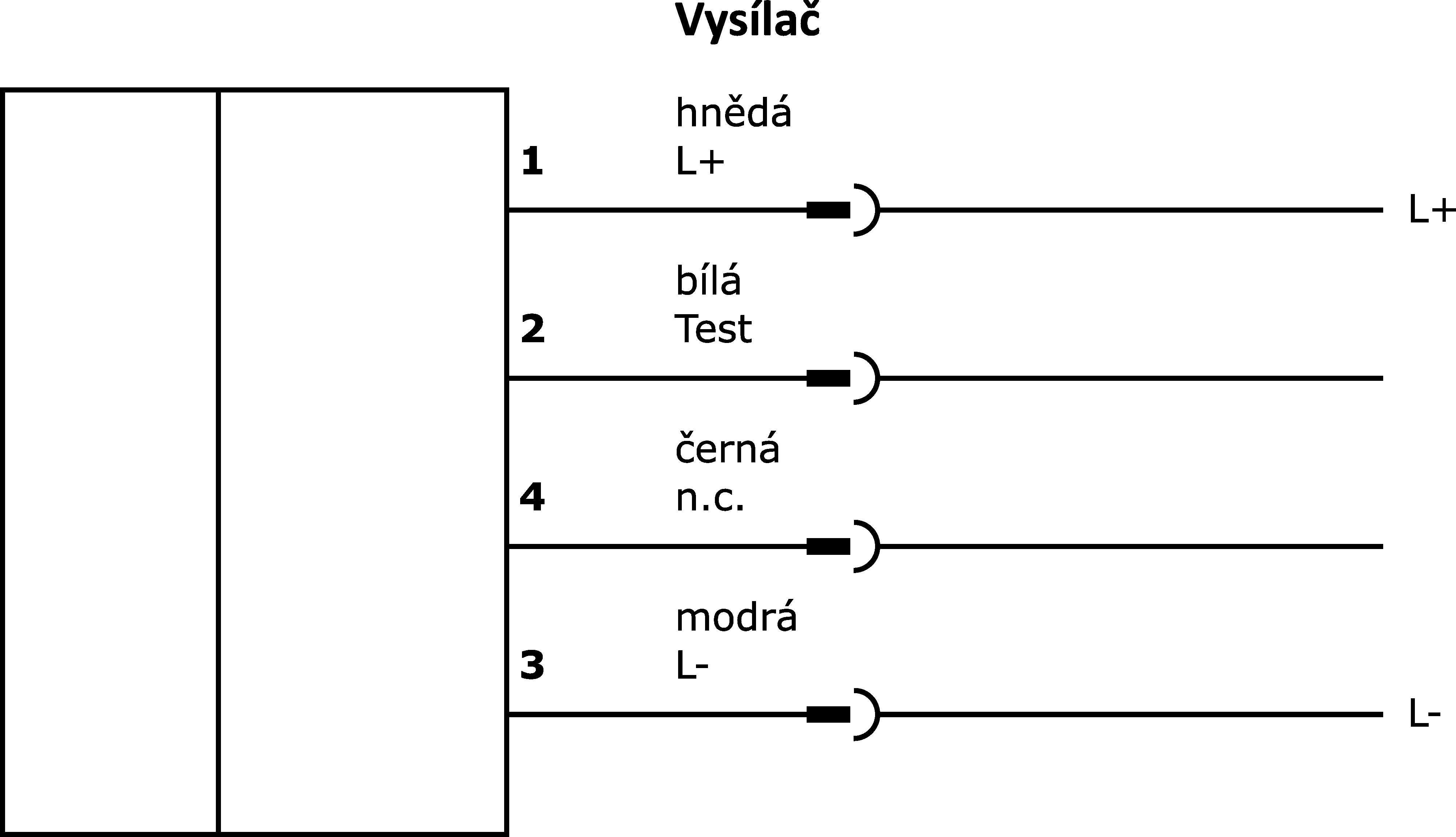

Diagram připojení
3D model
Porovnat

Optické senzory - Světelné mříže

Multifunkční světelné mřížky jsou světelné závory, ve kterých je integrováno několik paprsků. Při přerušení jediného paprsku se změní spínací výstup přijímače. Přístroje se používají tam, kde nestačí standardní světelná závora s pouze jedním paprskem. Jsou k dispozici zařízení s rozsahem paprsku 20, 40, 60 nebo 120 mm a různé výšky polí. Integrovaná fuzzy logika automaticky reguluje přenosovou sílu.

Elektrické vlastnosti

Počet výstupů osazených kontakty s funkcí hlášení
1
Rozlišení
20mm
Provedení spínací funkce
Rozpínací kontakt / spínací kontakt
Provedení elektrické přípojky
Konektor M8
Provedení spínacího výstupu
Kontakt relé
Jmenovitý spínací proud
100mA
Přijímač proudu naprázdno
90mA
Vysílač proudu naprázdno
90mA
Přijímač počtu pinů
4
Vysílač počtu pinů
4
Doba odezvy
220ms
Snímací rozsah
300 - 5 000mm
Třída ochrany
III

Mechanické vlastnosti

Šířka
9mm
Výška pole
600mm
Výška
780mm
Délka
40,75mm
Druh montáže
Upevnění pomocí spon/šroubů
Druh krytí (IP)
IP54
Materiál aktivní plochy snímače
Plast
Materiál krytu
Hliník

Optické vlastnosti

Vzdálenost paprsku
20mm
Počet paprsků
31
Vlnová délka snímače
880nm

Ostatní vlastnosti

Funkční rozsah
Okolní teplota
-25 - 55°C
Příslušenství pro OYL23170 najdete v těchto produktových skupinách:
