Laserové senzory - Vidlicová světelná závora

PG156501

PG156501
Ceníková cena
466,10 €
Množství Cena Úspory
1 466,10 € –
5 452,12 € 3% / 13,98 €
10 442,80 € 5% / 23,31 €
20 428,81 € 8% / 37,29 €
50 410,17 € 12% / 55,93 €
Na vyžádání
Snímač Laser, Vidlice, 29x6x32mm, Šířka vidlice 15mm, 12-30V DC, 1x PNP/NPN Rozpínací kontakt / spínací kontakt, Kabely 4pólový 1m PUR (Polyuretan), IP67, Hliník+Sklo, Infračervené světlo, 25kHz

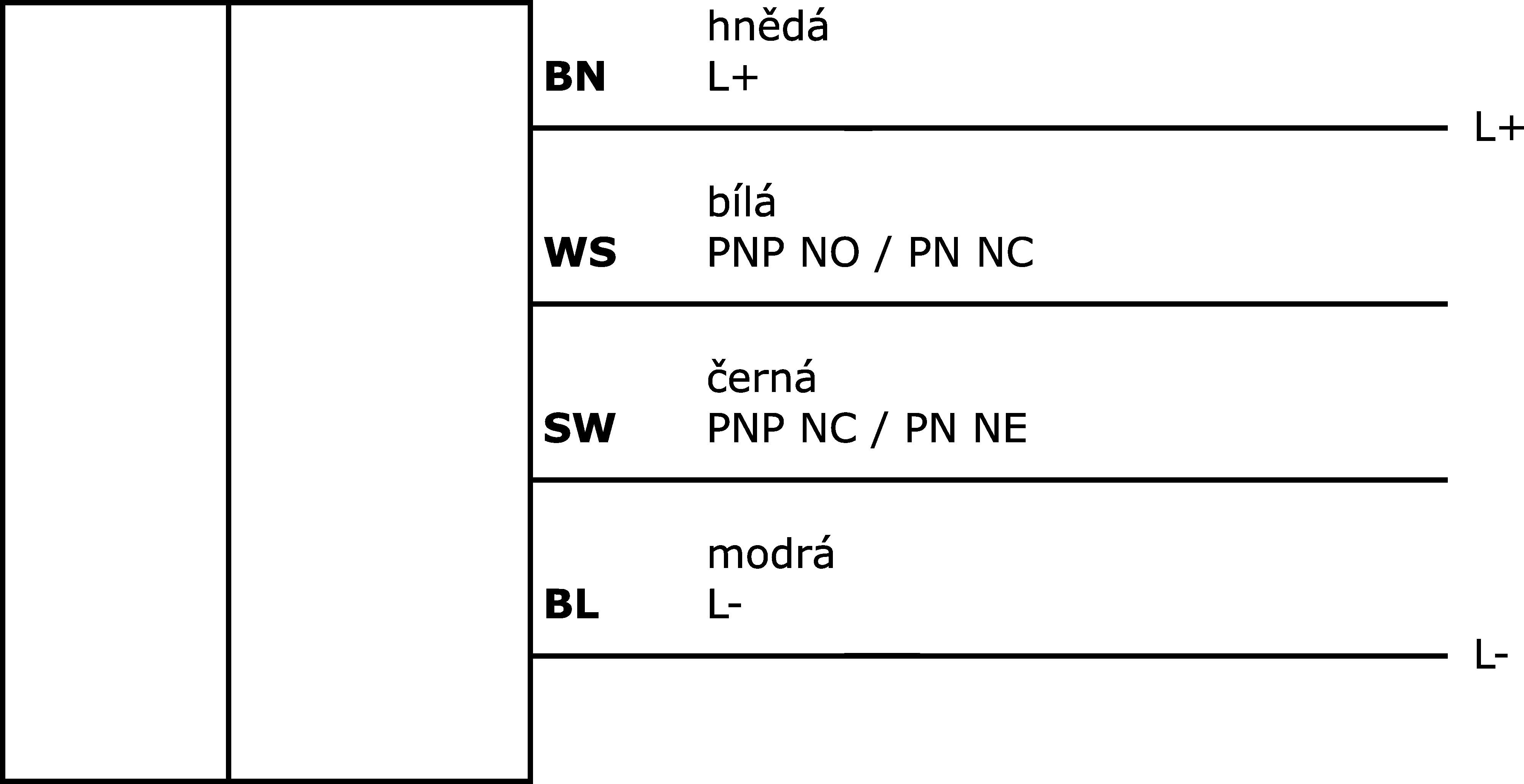

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Laserové senzory - Vidlicová světelná závora

Speciální tvar jednocestné světelné závory. Vysílač a přijímač se nacházejí ve vidlicích nebo v ramenech úhelníku a jsou vzájemně dokonale sladěny.

Elektrické vlastnosti

Odezva/doba poklesu
0,02ms
Počet spínacích výstupů
1
Rozlišení
0,4mm
Provedení vidlicové světelné závory
Standardní
Typ spínací funkce
Normálně uzavřený kontakt/normálně otevřený kontakt
Typ elektrického připojení
Kabel
Provedení spínacího výstupu
PNP/NPN
Jmenovitý spínací proud
100mA
Proud naprázdno
20mA
Počet pinů
4
Reprodukovatelnost +/-
10µm
Frekvence spínání
25 000Hz
Třída ochrany
III
Snímací funkce
světlem/tmou přepínaný/fázovaný
Doba poklesu
0,02ms
Absolutní přesnost opakování
0,01mm
Ochranné funkce
Ochrana proti zkratu, Ochrana proti přepólování

Mechanické vlastnosti

Průměr vedení
3mm
Design
Kvádr
Průměr clony
0,8mm
Šířka
31,5mm
Hloubka vidlice
13,5mm
Šířka vidlice
15mm
Výška
29mm
Délka kabelu
1m
Délka
6mm
Druh krytí (IP)
IP67
Materiál aktivní plochy snímače
sklo
Materiál krytu
Hliník
Opláštění kabelu
Plast (PUR)

Optické vlastnosti

Třída laseru
Třída 1
Druh světla
Infračervené světlo
Tvar světelného paprsku
Bod
Min. velikost objektu
0,01mm
Vlnová délka snímače
850nm

Ostatní vlastnosti

Okolní teplota
-20 - 50°C
Příslušenství pro PG156501 najdete v těchto produktových skupinách:

Technologie připojení

Kabelový konektor M12 4pólový sériová produkce

VK003026
VK003026
Zástrčka kabelu, zahnutý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 Samec…
10,10 €
Vaše cena
Na skladě
VK003028
VK003028
Zástrčka kabelu, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 Samec…
10,50 €
Vaše cena
Na skladě
VK003828
VK003828
Zástrčka kabelu, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 Samec…
14,70 €
Vaše cena
Na vyžádání
VK003C28
VK003C28
Zástrčka kabelu, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø4-8mm, 4A, 240V, -25-90°C, M12 Samec (zástrčka)…
12,50 €
Vaše cena
Na skladě
VK003D26
VK003D26
Kabelový konektor, úhlový, s možností připojení v terénu, rychlospojka, Ø 4–5,1 mm, 4 A, 32 V, -25–85 °C, 4pólový…
15,30 €
Vaše cena
Na skladě
VK003D29
VK003D29
Kabelový konektor, přímý, s možností připojení v terénu, rychlospojka, Ø 5,5–8 mm, 6 A, 50 V, -25–85 °C, 4pólový…
16,60 €
Vaše cena
Na skladě
VK003E28
VK003E28
Zástrčka kabelu, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø4-5mm, 4A, 250V, -25-90°C, M12 Samec (zástrčka)…
17,40 €
Vaše cena
Na skladě
VK003S28
VK003S28
Kabelový konektor, přímý, s možností připojení v terénu, rychlospojka, Ø 4–5,1 mm, 4 A, 32 V, -25–85 °C, 4pólový…
12,60 €
Vaše cena
Na skladě

Ochranná hadice

AY000141
AY000141
Plastová ochranná hadice, Ø17mm, Vnitřní průměr 10mm, -40-250°C, Skleněné vlákno se silikonovým kaučukem, Krátkodobá…
39,30 €
Vaše cena
Na skladě
Klasifikace Třída
eClass-7.0 27270909
eClass-7.1 27270909
eClass-8.0 27270909
eClass-9.0 27270909
eClass-9.1 27270909
ETIM-6.0 EC002720
ETIM-7.0 EC002720
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
V souladu s POP Ano
TSCA konformita Ano
Skupina produktů IPF 170 Laserové vidlicové / úhlové světelné závory
Rozměry balení 77 x 25 x 123mm
Hrubá váha 50g
Uhlíková stopa 1,05kg CO₂e
Číslo zboží 85365019
WEEE číslo 40951076
