Sensores láser - Fotocélula de horquilla

PG156501

PG156501
Precio listado
466,10 €
cantidad precio ahorros
1 466,10 € –
5 452,12 € 3% / 13,98 €
10 442,80 € 5% / 23,31 €
20 428,81 € 8% / 37,29 €
50 410,17 € 12% / 55,93 €
A petición
sensor láser, horquilla, 29x6x32mm, ancho de horquilla 15mm, 12-30V DC, 1x PNP/NPN Contacto NC/NA, Cable 4polos 1m PUR (poliuretano), IP67, Aluminio+Vidrio, Luz infrarroja, 25kHz

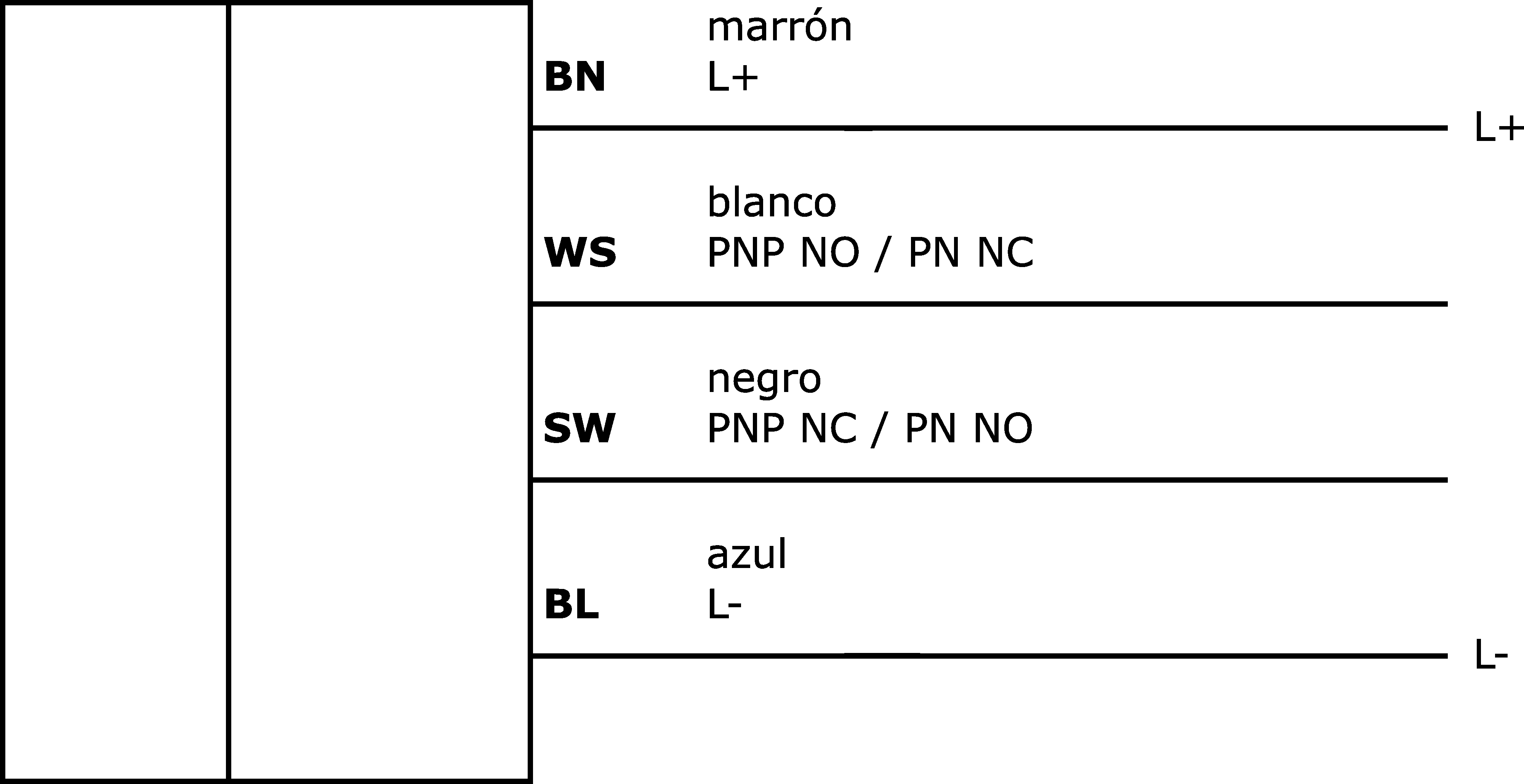

esquema de circuitos
dibujo acotado
Modelo 3D
Comparar

Sensores láser - Fotocélula de horquilla

Diseño especial de las fotocélulas de barrera. El emisor y el receptor están en los brazos angulares o de horquilla y están perfectamente alineados entre sí.

Características ópticas

Clase de láser
Clase 1
Tipo de luz
Luz infrarroja
Forma del haz de luz
Punto
Mín. tamaño de objeto
0,01mm
Longitud de onda del sensor
850nm

Datos eléctricos

Tiempo de respuesta/caída
0,02ms
Cantidad de salidas de conmutación
1
Resolución
0,4mm
Versión del sensor de horquilla
Estándar
Tipo de función de conmutación
Contacto NC/NA
Tipo de conexión eléctrica
Cable
Versión de la salida de conmutación
PNP/NPN
Corriente de conmutación asignada
100mA
Corriente en vacío
20mA
Número de polos
4
Reproducibilidad +/-
10µm
Frecuencia de conmutación
25.000Hz
Clase de seguridad
III
Función de escaneo
de conmutación claridad/oscuridad
Tiempo de caída
0,02ms
Repetibilidad absoluta
0,01mm

Datos mecánicos

Diámetro de cable
3mm
Diseño
Cubo
Diámetro del diafragma
0,8mm
Ancho
31,5mm
Profundidad de la horquilla
13,5mm
Ancho de horquilla
15mm
Altura
29mm
Longitud de cable
1m
Longitud
6mm
Grado de protección (IP)
IP67
Material de la superficie activa del sensor
Vidrio
Material de la carcasa
Aluminio
Material del revestimiento del cable

Otros datos

Temperatura ambiente
-20 - 50°C
