Sensores laser - Barreira luminosa bifurcada

PG156501

PG156501
Preço de tabela
466,10 €
montante preço desconto
1 466,10 € –
5 452,12 € 3% / 13,98 €
10 442,80 € 5% / 23,31 €
20 428,81 € 8% / 37,29 €
50 410,17 € 12% / 55,93 €
A pedido
sensor laser, garfo, 29x6x32mm, largura do garfo 15mm, 12-30V DC, 1x PNP/NPN NC/NO, Cabo 4pin 1m PUR (Poliuretano), IP67, Alumínio+Vidro, Luz infravermelha, 25kHz

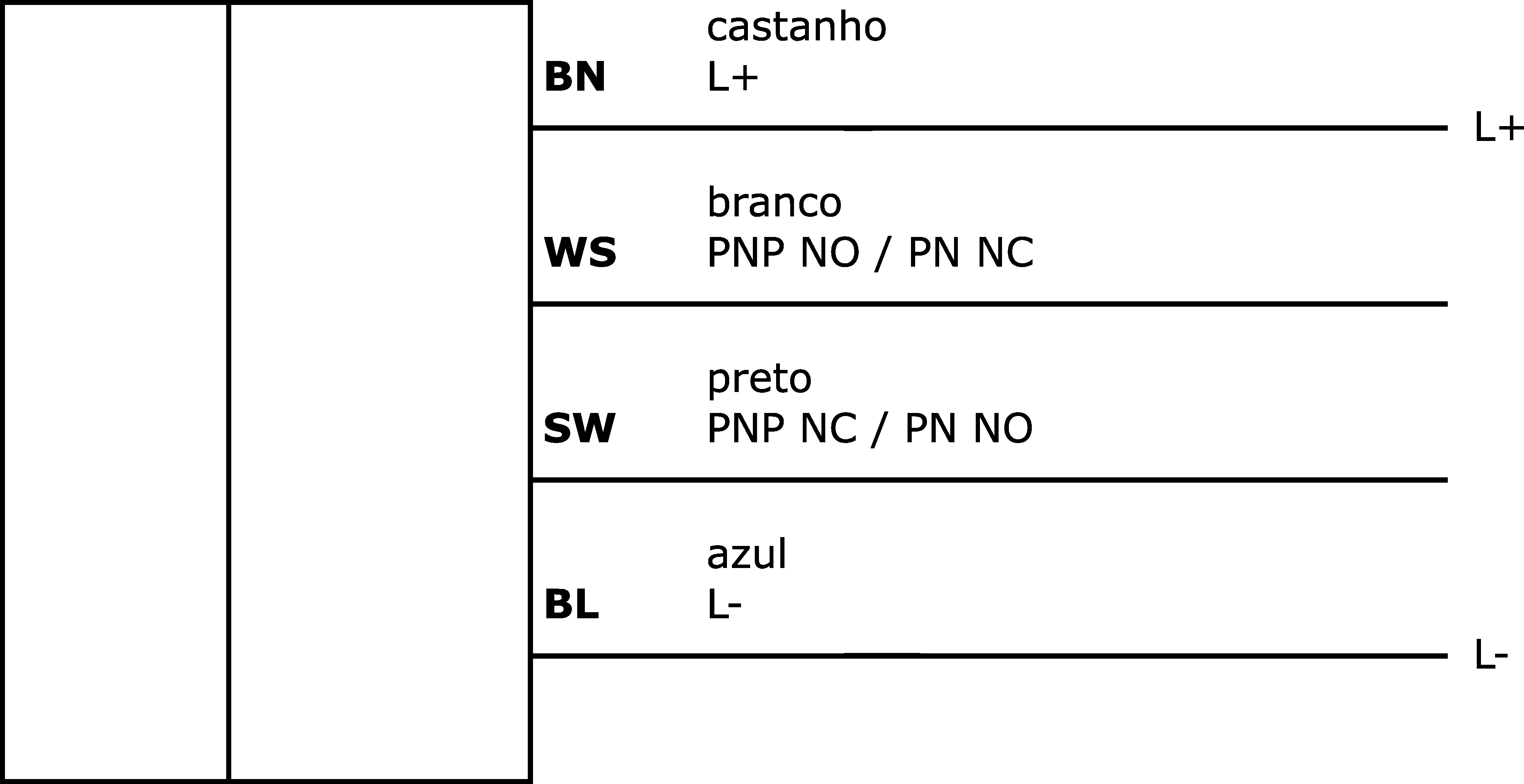

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Sensores laser - Barreira luminosa bifurcada

Concepção especial do sensor de feixe de cruzamento. O transmissor e o receptor estão localizados na forquilha ou nos membros angulares e estão perfeitamente alinhados um com o outro.

Outras propriedades

Temperatura ambiente
-20 - 50°C

Propriedades eléctricas

Tempo de resposta
0,02ms
Número de saídas de comutação
1
Resolução
0,4mm
Concepção da barreira luminosa bifurcada
Padrão
Tipo de função de comutação
Normalmente fechado/ normalmente aberto
Tipo de ligação elétrica
Cabo
Versão de saída de comutação
PNP/NPN
Corrente nominal de comutação
100mA
Corrente em vazio
20mA
Número de postes
4
Reprodutibilidade +/-
10µm
Frequência de comutação
25.000Hz
Classe de protecção
III
Função táctil
comutação claro/escuro
Tempo de Outono
0,02ms
Repetibilidade absoluta
0,01mm
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Diâmetro do cabo
3mm
Tipo
Cubóide
Diâmetro do orifício
0,8mm
Largo
31,5mm
Profundidade do garfo
13,5mm
Largura do garfo
15mm
Altura
29mm
Comprimento do cabo
1m
Comprimento
6mm
Classe de protecção (IP)
IP67
Material da superfície activa do sensor
vidro
Material do invólucro
Alumínio
Material da bainha do cabo
Plástico (PUR)

Propriedades ópticas

Classe laser
Classe 1
Tipo de luz
Luz infravermelha
Forma do feixe de luz
Artigo
Tamanho mínimo do objecto
0,01mm
Comprimento de onda do sensor
850nm
Pode encontrar acessórios para PG156501 nestes grupos de produtos:

Tecnologia de ligação

Bainha

AY000141
AY000141
Bainha de plástico, Ø17mm, Diâmetro interior 10mm, -40-250°C, Fibra de vidro com borracha de silicone, Resistência a…
39,30 €
O seu preço
Disponível

Conectores de cabo M12 de 4 pinos acopláveis no terreno

VK003026
VK003026
Conector de cabo, angular, adequado para auto-montagem, ligação de parafuso, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 macho…
10,10 €
O seu preço
Disponível
VK003028
VK003028
Conector de cabo, recto, adequado para auto-montagem, ligação de parafuso, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 macho…
10,50 €
O seu preço
Disponível
VK003828
VK003828
Conector de cabo, recto, adequado para auto-montagem, ligação de parafuso, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 macho…
14,70 €
O seu preço
A pedido
VK003C28
VK003C28
Conector de cabo, recto, adequado para auto-montagem, ligação de parafuso, Ø4-8mm, 4A, 240V, -25-90°C, M12 macho…
12,50 €
O seu preço
Disponível
VK003D26
VK003D26
Conector de cabo, angular, adequado para auto-montagem, ligação rápida, Ø4-5,1mm, 4A, 32V, -25-85°C, M12 macho…
15,30 €
O seu preço
Disponível
VK003D29
VK003D29
Conector de cabo, recto, adequado para auto-montagem, ligação rápida, Ø5,5-8mm, 6A, 50V, -25-85°C, M12 macho (conector)…
16,60 €
O seu preço
Disponível
VK003E28
VK003E28
Conector de cabo, Reto, Adequado para auto-montagem, Conexão de parafuso, Ø4-5mm, 4A, 250V, -25-90°C, M12 macho…
17,40 €
O seu preço
Disponível
VK003S28
VK003S28
Conector de cabo, recto, adequado para auto-montagem, ligação rápida, Ø4-5,1mm, 4A, 32V, -25-85°C, M12 macho (conector)…
12,60 €
O seu preço
Disponível
Classificação Classe
eClass-7.0 27270909
eClass-7.1 27270909
eClass-8.0 27270909
eClass-9.0 27270909
eClass-9.1 27270909
ETIM-6.0 EC002720
ETIM-7.0 EC002720
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Compatível com POP Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 170 forquilha de laser/barreira de luz angular
dimensões da embalagem 77 x 25 x 123mm
Peso bruto 50g
Pegada de CO2 1,05kg CO₂e
Número da pauta aduaneira 85365019
Número WEEE 40951076
