Sensori laser - Barriera luminosa a forcella

PG156501

PG156501
Prezzo di listino
466,10 €
Quantità Prezzo Risparmio
1 466,10 € –
5 452,12 € 3% / 13,98 €
10 442,80 € 5% / 23,31 €
20 428,81 € 8% / 37,29 €
50 410,17 € 12% / 55,93 €
Su richiesta
Sensore laser, forcella, 29x6x32mm, larghezza forcella 15mm, 12-30V DC, 1x PNP/NPN NC/NO, cavo 4-pin 1m PUR (poliuretano), IP67, alluminio+vetro, luce infrarossa, 25kHz

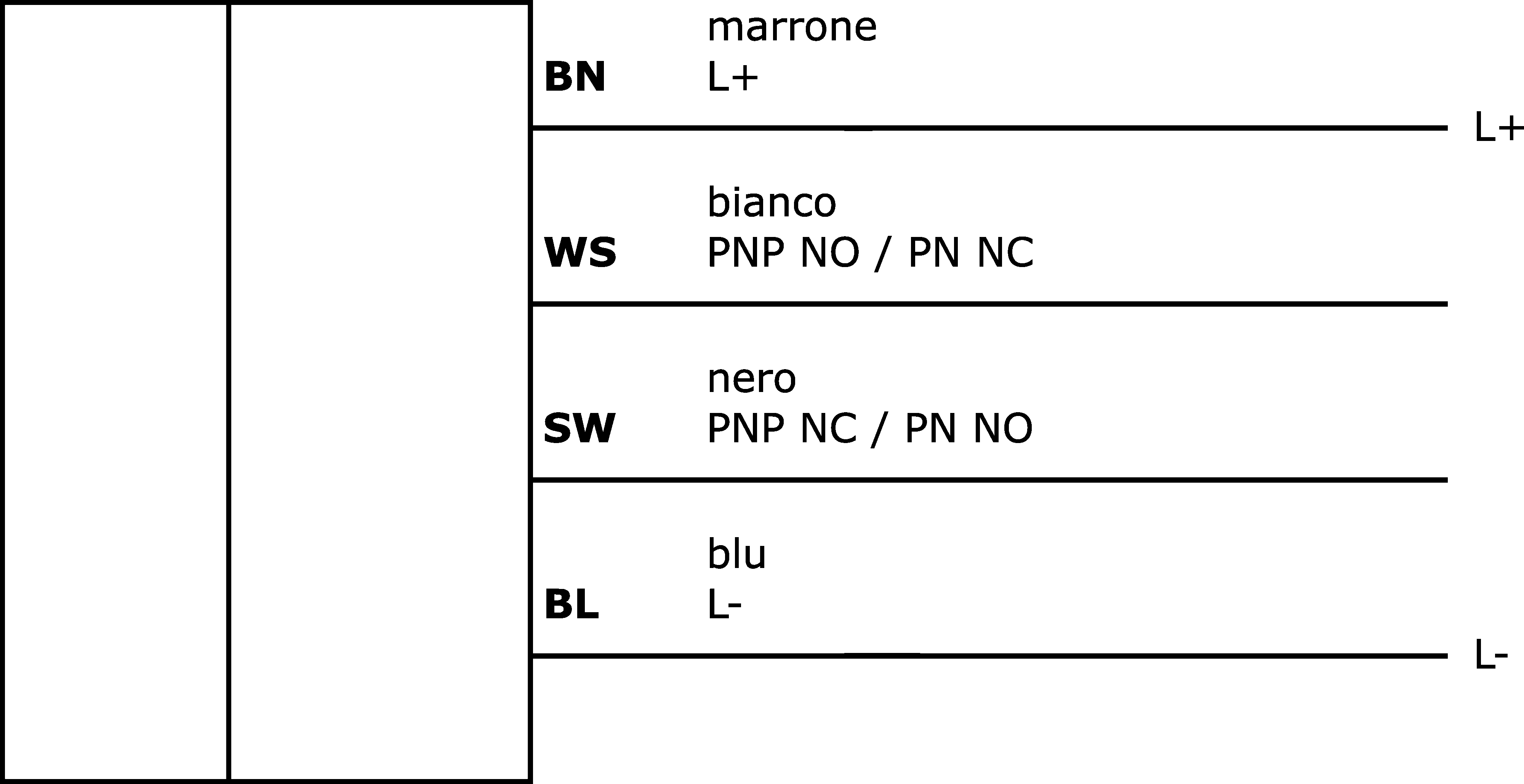

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sensori laser - Barriera luminosa a forcella

Design speciale del sensore a sbarramento. Il trasmettitore e il ricevitore si trovano nelle gambe biforcute o angolate e sono perfettamente allineati tra loro.

Altre proprietà

Temperatura ambiente
-20 - 50°C

Proprietà elettriche

Tempo di risposta
0,02ms
Numero di uscite di commutazione
1
Risoluzione
0,4mm
Progettazione della barriera fotoelettrica a forcella
Standard
Tipo di funzione di commutazione
Contatto normalmente chiuso/contatto normalmente aperto
Tipo di collegamento elettrico
Cavo
Progettazione dell'uscita di commutazione
PNP/NPN
Corrente di commutazione nominale
100mA
Corrente a vuoto
20mA
Numero di pali
4
Riproducibilità +/-
10µm
Frequenza di commutazione
25.000Hz
Classe di protezione
III
Funzione touch
Commutazione luce/buio
Perdita di tempo
0,02ms
Ripetibilità assoluta
0,01mm
Funzioni di protezione
Protezione da cortocircuito, Protezione dall'inversione di polarità

Proprietà meccaniche

Diametro del cavo
3mm
Design
Cuboide
Diametro del diaframma
0,8mm
Larghezza
31,5mm
Profondità della forcella
13,5mm
Larghezza della forcella
15mm
Altezza
29mm
Lunghezza del cavo
1m
Lunghezza
6mm
Classe di protezione (IP)
IP67
Materiale della superficie attiva del sensore
vetro
Materiale dell'alloggiamento
Alluminio
Materiale della guaina del cavo
Plastica (PUR)

Proprietà ottiche

Classe laser
Classe 1
Tipo di luce
Luce infrarossa
Forma del fascio di luce
Punto
Dimensione minima dell'oggetto
0,01mm
Lunghezza d'onda del sensore
850nm
Trova gli accessori per PG156501 in questi gruppi di prodotti:

Tecnologia di connessione

Connettore per cavo M12 a 4 pin, assemblabile

VK003026
VK003026
Connettore per cavo, angolato, autoassemblaggio, connessione a vite, Ø3-6,5mm, 4A, 240V, -25-90°C, connettore M12 a 4…
10,10 €
Il tuo prezzo
In magazzino
VK003028
VK003028
Connettore per cavo, diritto, autoassemblaggio, connessione a vite, Ø3-6,5mm, 4A, 240V, -25-90°C, connettore M12 a 4…
10,50 €
Il tuo prezzo
In magazzino
VK003828
VK003828
Connettore per cavo, diritto, autoassemblaggio, connessione a vite, Ø3-6,5mm, 4A, 240V, -25-90°C, connettore M12 a 4…
14,70 €
Il tuo prezzo
Su richiesta
VK003C28
VK003C28
Connettore per cavo, diritto, autoassemblaggio, connessione a vite, Ø4-8mm, 4A, 240V, -25-90°C, connettore M12 a 4 pin,…
12,50 €
Il tuo prezzo
In magazzino
VK003D26
VK003D26
Connettore per cavo, ad angolo, da assemblare autonomamente, collegamento rapido, Ø 4-5,1 mm, 4 A, 32 V, -25-85 °C,…
15,30 €
Il tuo prezzo
In magazzino
VK003D29
VK003D29
Connettore per cavi, diritto, da assemblare autonomamente, collegamento rapido, Ø 5,5-8 mm, 6 A, 50 V, -25-85 °C,…
16,60 €
Il tuo prezzo
In magazzino
VK003E28
VK003E28
Spina per cavo, diritta, autoassemblaggio, connessione a vite, Ø3-5mm, 4A, 250V, -25-90°C, connettore M12 a 4 poli,…
17,40 €
Il tuo prezzo
In magazzino
VK003S28
VK003S28
Connettore per cavi, diritto, da assemblare autonomamente, collegamento rapido, Ø 4-5,1 mm, 4 A, 32 V, -25-85 °C,…
12,60 €
Il tuo prezzo
In magazzino

Tubo flessibile di protezione

AY000141
AY000141
Guaina protettiva in plastica, Ø17mm, diametro interno 10mm, -40-250°C, fibra di vetro con gomma siliconica, resistenza…
39,30 €
Il tuo prezzo
In magazzino
Classificazione Classe
eClass-7.0 27270909
eClass-7.1 27270909
eClass-8.0 27270909
eClass-9.0 27270909
eClass-9.1 27270909
ETIM-6.0 EC002720
ETIM-7.0 EC002720
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Compatibile con POP Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 170 Forcella laser / barriere luminose angolate
Dimensioni dell'imballaggio 77 x 25 x 123mm
Peso lordo 50g
Impronta di carbonio 1,05kg CO₂e
Numero di tariffa doganale 85365019
Numero WEEE 40951076
