Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

VK03E275

VK03E275
Ceníková cena
194,40 €
Malé skladové zásoby
Připojovací kabel, 0,3 m, zásuvka M12 8-pólová přímá, konektor M23 12-pólová přímá, 8x0,25 mm², PUR (polyuretan) černý, Ø6,3 mm, 30 V, -30-90 °C, IP67, stíněný, vhodný pro vlečné řetězy a odolný proti zkroucení, olejům a chladicím mazivům, svařovací rozsah, bez silikonu.

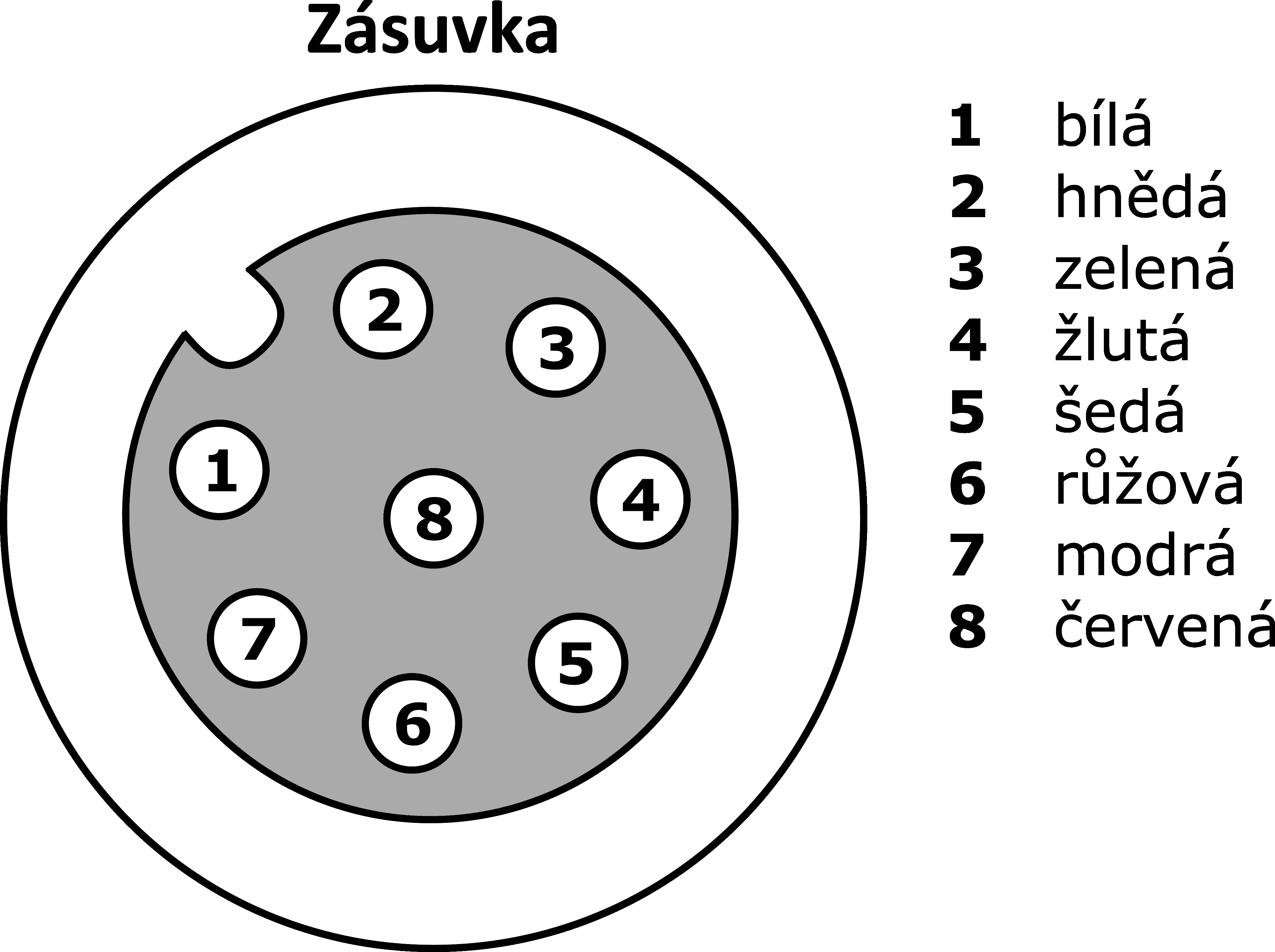

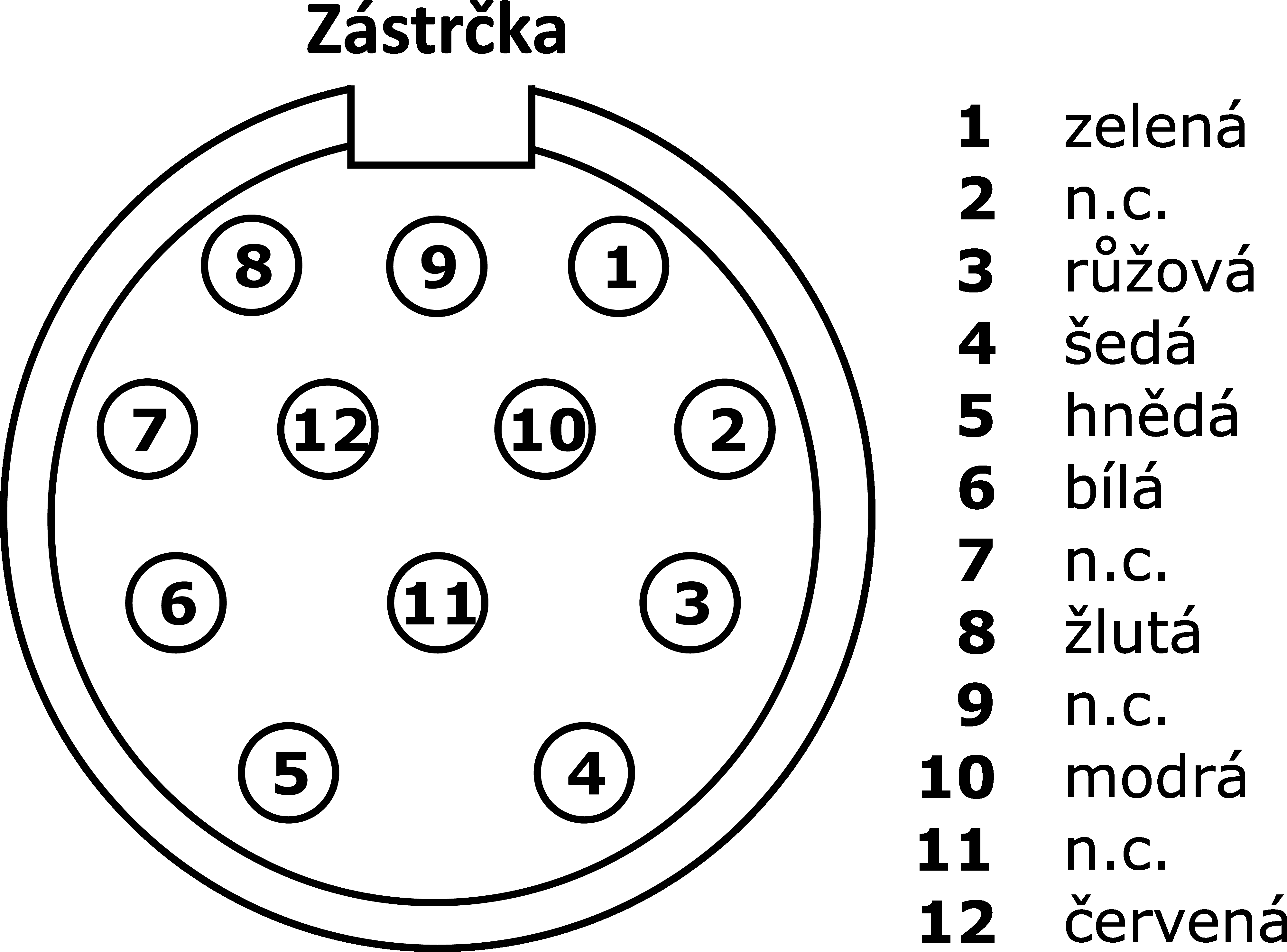

Diagram připojení
Porovnat

Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

Tento propojovací kabel má na obou stranách předpřipravené přípojky. Lze jej použít k cenově výhodné integraci koncových zařízení s konektorovým připojením prostřednictvím rozvodné svorky nebo logického modulu.

Jedna strana kabelu VK03E275 je vybavena přímou 8kolíkovou zásuvkou M12 a druhá přímou 12kolíkovou kabelovou zástrčkou M23. Každá z žil vedení s plastovým pláštěm (PUR) může být zatížena proudem 1,5 A.

.

Elektrické vlastnosti

Typ připojení konektoru A
Samice (zdířka)
Typ připojení konektoru B
Samec (zástrčka)
Provedení elektrického připojení A
M12
Provedení elektrického připojení B
M23
Připojení pólů A
8
Připojení pólů B
12
Proudová zatížitelnost
1,5A
Kódování připojení A
A
Stíněné
Ano

Mechanické vlastnosti

Průměr vedení
6,3mm
Uspořádání vodičů
32 × 0,1mm
Průřez vodiče
0,25mm²
Počet vodičů
8
Barva pláště kabelu
černá
Délka kabelu
0,3m
Kabelový přívod připojení A
přímý
Kabelový přívod připojení B
přímý
Maximální utahovací moment přípojky A
1Nm
Druh krytí (IP)
IP67
Materiál povrchu kontaktů
Zlatá
Opláštění kabelu
Plast (PUR)
Materiál kontaktního tělesa
Mosaz
Příp. vnější teplota kabelu, pevné vedení
-40 - 90°C
Příp. vnější teplota kabelu, v pohybu
-30 - 90°C
Vlastnosti materiálu
Bez halogenů, Odolné proti hydrolýze, Bez obsahu LABS, Odolné vůči ozonu, Bez obsahu silikonu, Odolný vůči UV záření
Odolnost vůči vlivům prostředí
Oleje, Chladicí maziva

Ostatní vlastnosti

Nehořlavé
podle EN 60332-2-2
Okolní teplota
-30 - 90°C
Aplikace
Vhodné pro řetěz s přívěskem, Svařovací prostor
Klasifikace Třída
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
TSCA konformita Ano
Skupina produktů IPF 851 Kabelové zásuvky / konektory (s oboustrannou konfekcí)
Rozměry balení 140 x 30 x 220mm
Hrubá váha 109g
Uhlíková stopa 0,44kg CO₂e
Číslo zboží 85444290
WEEE číslo 40951076
