Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

VK03E275

VK03E275
Prix catalogue
194,40 €
Stock à peine suffisant
Câble de raccordement, 0,3m, prise M12 8 pôles droit, prise M23 12 pôles droit, 8x0,25mm², PUR (polyuréthane) noir, Ø6,3mm, 30V, -30-90°C, IP67, blindé, résistant aux chaînes porte-câbles et à la torsion, huiles et fluides de coupe, zone de soudure, sans silicone

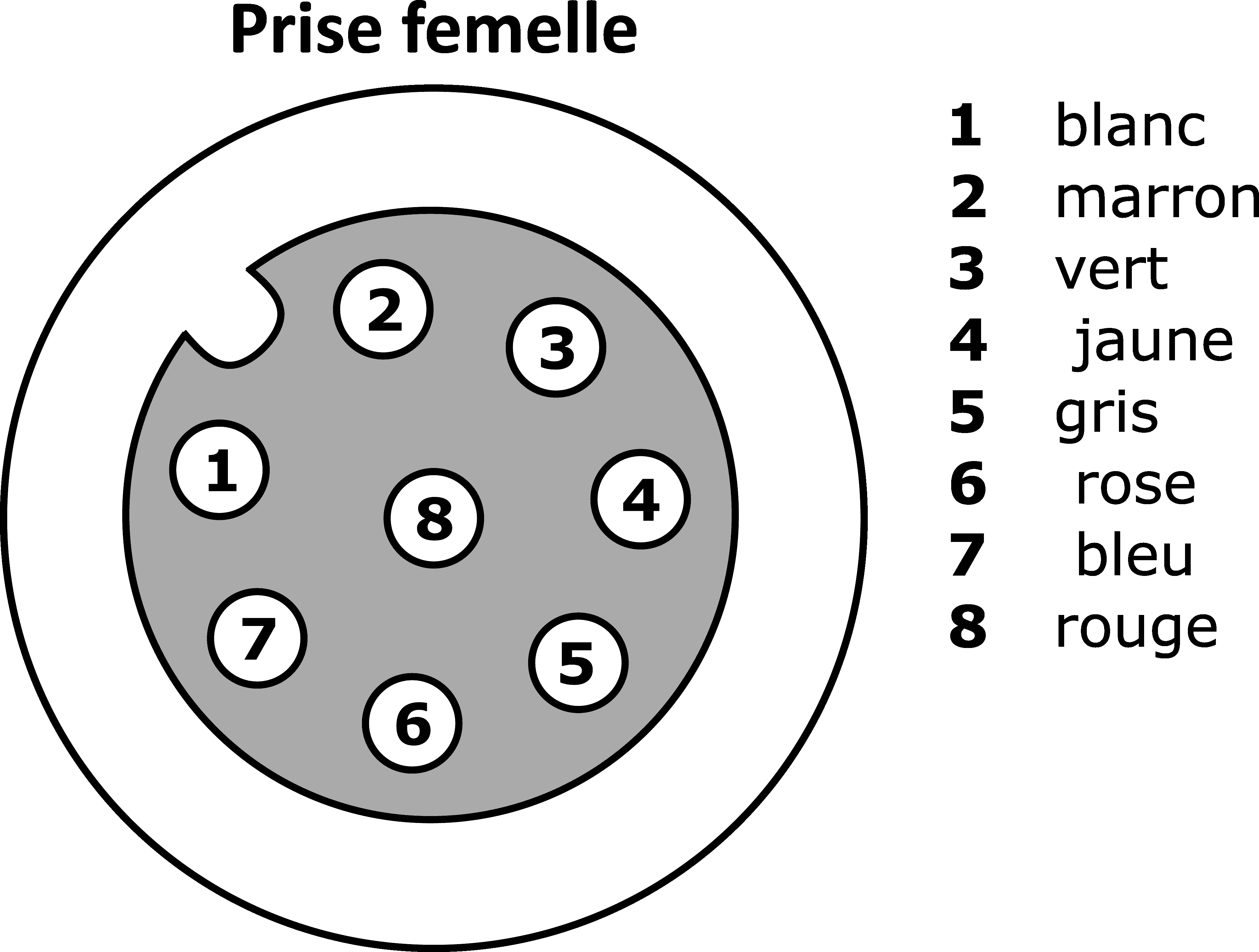

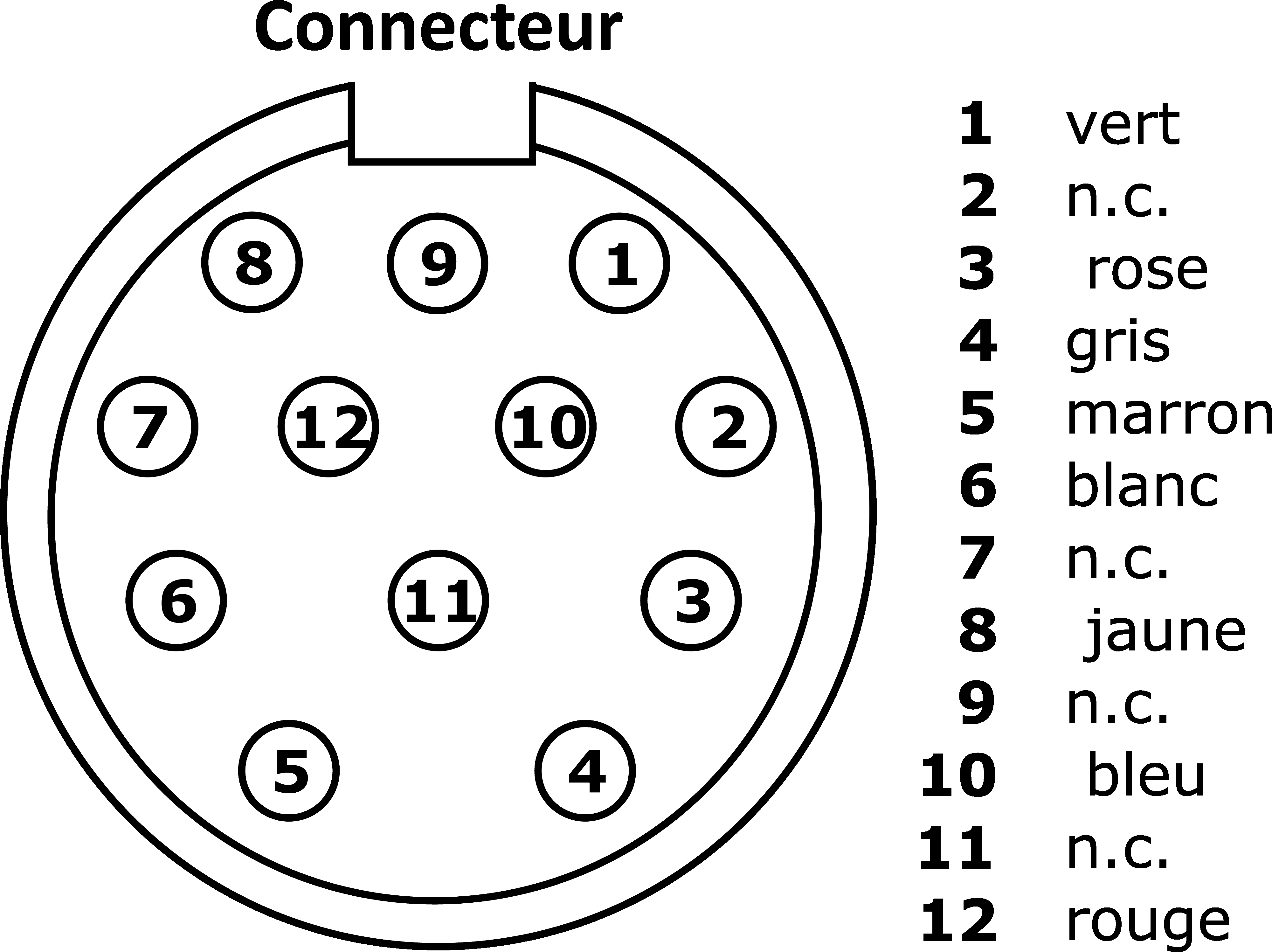

Schéma de connexion
Modèle 3D
Comparer

Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

Ce câble de raccordement a des connexions pré-confectionnées des deux côtés. Il permet d'intégrer à moindre coût des terminaux avec une connexion enfichable via un répartiteur ou un module logique.

L'un des côtés du VK03E275 est équipé d'une prise de câble M12 droite à 8 pôles et l'autre d'une fiche de câble M23 droite à 12 pôles. Les conducteurs du câble avec une gaine en plastique (PUR) peuvent être chargés chacun avec 1.5A.

Autres caractéristiques

Résistant aux flammes
selon EN 60332-2-2
Température ambiante
-30 - 90°C

Caractéristiques électriques

Type de contact à fiche Raccordement A
Female (prise femelle)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M12
Version raccordement électrique B
M23
Nombre de pôles Raccordement A
8
Nombre de pôles Raccordement B
12
Courant admissible
1,5A
Blindé
Oui

Propriétés mécaniques

Diamètre de la ligne
6,3mm
Structure des conducteurs
32 x 0,1mm
Section de conducteur
0,25mm²
Nombre de fils
8
Couleur de la gaine du câble
noir
Longueur du câble
0,3m
Entrée de câble Connecteur A
droit
Entrée de câble Connecteur B
droit
Couple de serrage maximal Raccord A
1Nm
Indice de protection (IP)
IP67
Matériau du revêtement de contact
Or
Matériau de la gaine de câble
Matériau de l'embase de contact
Laiton
Température extérieure admissible du câble, pose fixe
-40 - 90°C
Température extérieure admissible du câble, en mouvement
-30 - 90°C
Classification Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la TSCA Oui
Groupe de produits IPF 851 Prises/fiches de câble (confectionnées des deux côtés)
Dimensions de l'emballage 140 x 30 x 220mm
Poids brut 109g
0,44kg CO₂e
Numéro de tarif douanier 85444290
Numéro WEEE 40951076
