Sistema de conexión - Cajas de conexiones/conectores preconfeccionados en ambos lados

VK03E275

VK03E275
Precio listado
194,40 €
Limitado
Cable de conexión, 0,3m, conector hembra M12 de 8 polos recto, conector macho M23 de 12 polos recto, 8x0,25mm², PUR (poliuretano) negro, Ø6,3mm, 30V, -30-90°C, IP67, apantallado, resistente a cadenas de arrastre y torsión, aceites y lubricantes refrigerantes, zona de soldadura, sin silicona

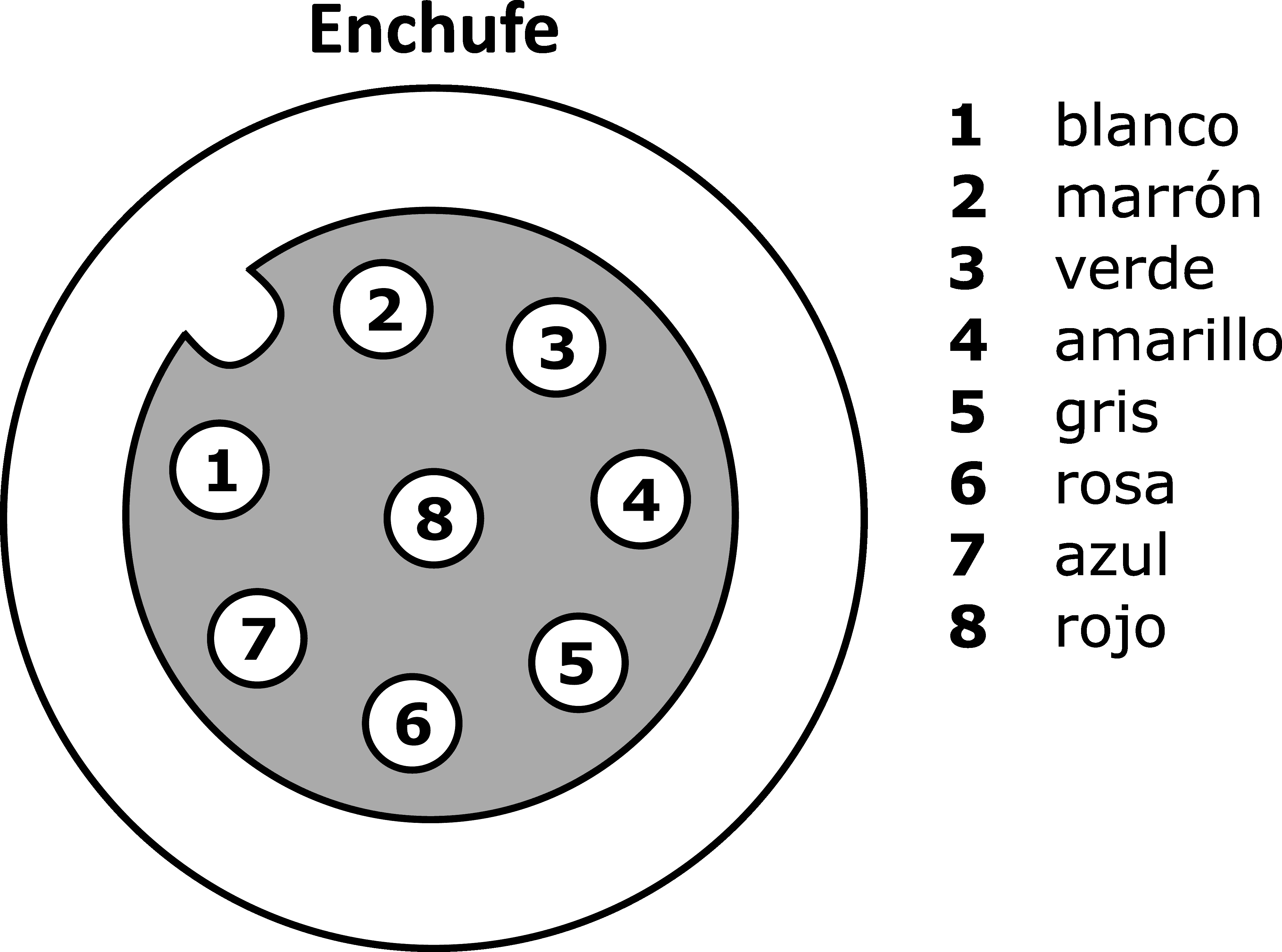

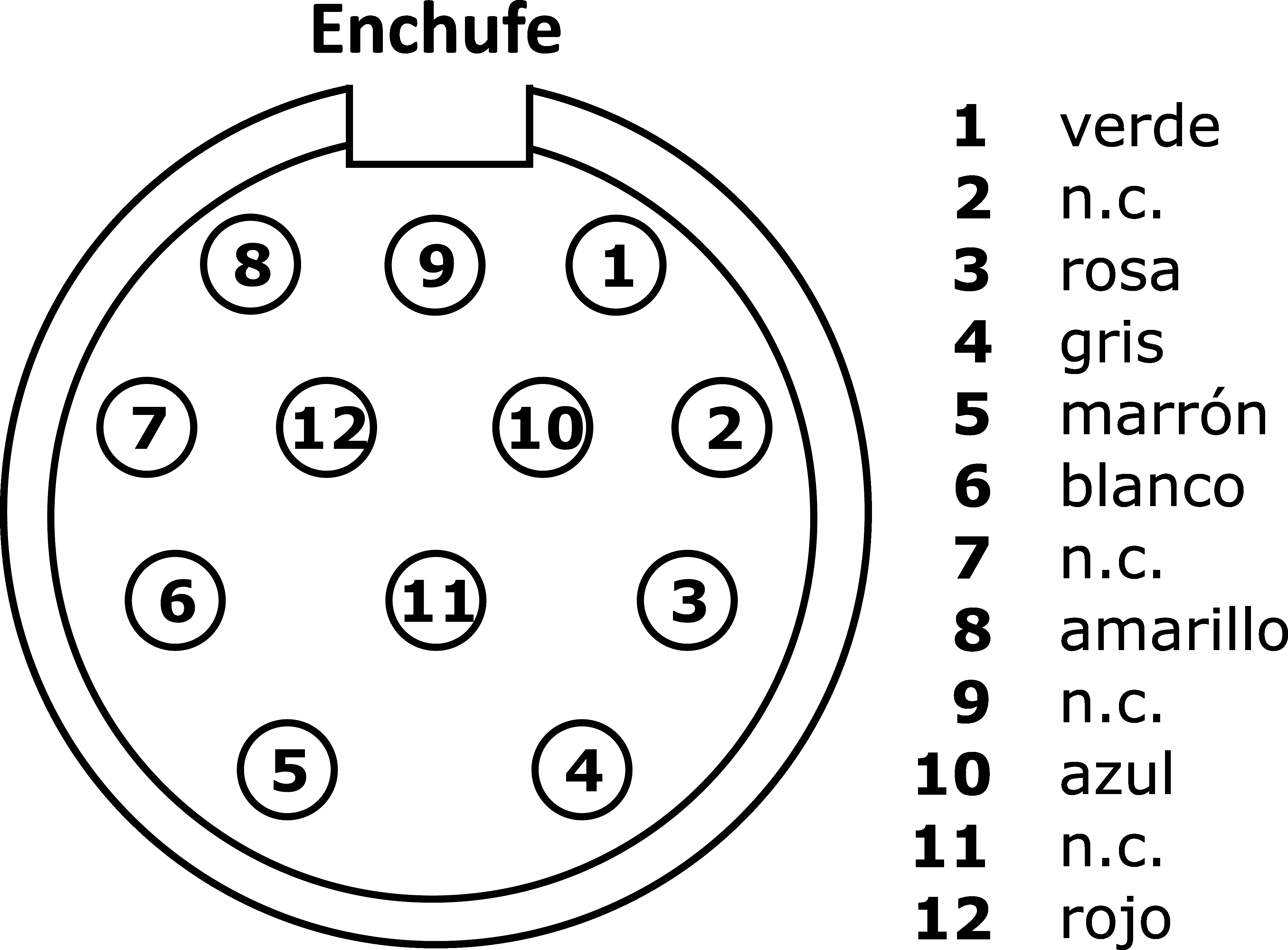

esquema de circuitos
Modelo 3D
Comparar

Sistema de conexión - Cajas de conexiones/conectores preconfeccionados en ambos lados

Este cable de conexión dispone de conexiones precableadas en ambos lados. Se puede utilizar para integrar de forma rentable dispositivos finales con una conexión de enchufe a través de un terminal de distribución o un módulo lógico.

Un lado del VK03E275 está equipado con un conector hembra recto M12 de 8 polos y el otro con un conector hembra recto M23 de 12 polos. Los núcleos de la línea con cubierta de plástico (PUR) pueden cargarse cada uno con 1,5 A.

.

Datos eléctricos

Tipo de contacto enchufable, conexión A
Hembrilla
Tipo de contacto enchufable, conexión B
Conector macho
Versión de la conexión eléctrica A
M12
Versión de la conexión eléctrica B
M23
Número de polos de la conexión A
8
Número de polos de la conexión B
12
Corriente admisible
1,5A
Blindado
Sí

Datos mecánicos

Diámetro de cable
6,3mm
Estructura de hilos
32 x 0,1mm
Sección del conductor
0,25mm²
Número de hilos
8
Color del revestimiento del cable
negro
Longitud de cable
0,3m
Paso de cables conexión A
recto
Paso de cables conexión B
recto
Par de apriete máximo de conexión A
1Nm
Grado de protección (IP)
IP67
Material del revestimiento de contactos
Oro
Material del revestimiento del cable
Material del cuerpo base del contacto
Latón
Temperatura externa admisible del cable, tendido fijo
-40 - 90°C
Temperatura externa admisible del cable, en movimiento
-30 - 90°C

Otros datos

No propaga la llama
según EN 60332-2-2
Temperatura ambiente
-30 - 90°C
Clasificación Clase
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Propiedad Valor
Conforme a RoHS Sí
Conforme a REACH Sí
Conforme con TSCA Sí
Grupo de productos ipf 851 Tomas/conectores de cable (preconfec. en ambos lados)
dimensiones de embalaje 140 x 30 x 220mm
Peso bruto 109g
0,44kg CO₂e
Código arancelario 85444290
WEEE número 40951076
