Technologia połączeń - Gniazda kablowe / wtyczki montowane po obu stronach

VK03E275

VK03E275
Cena katalogowa
194,40 €
Niedobór zapasów
Kabel połączeniowy, 0,3 m, gniazdo M12 8-stykowe proste, wtyczka M23 12-stykowa prosta, 8x0,25 mm², PUR (poliuretan) czarny, Ø6,3 mm, 30 V, -30-90°C, IP67, ekranowany, odporny na łańcuch wleczony i skręcanie, oleje i smary chłodzące, obszar spawania, bez silikonu

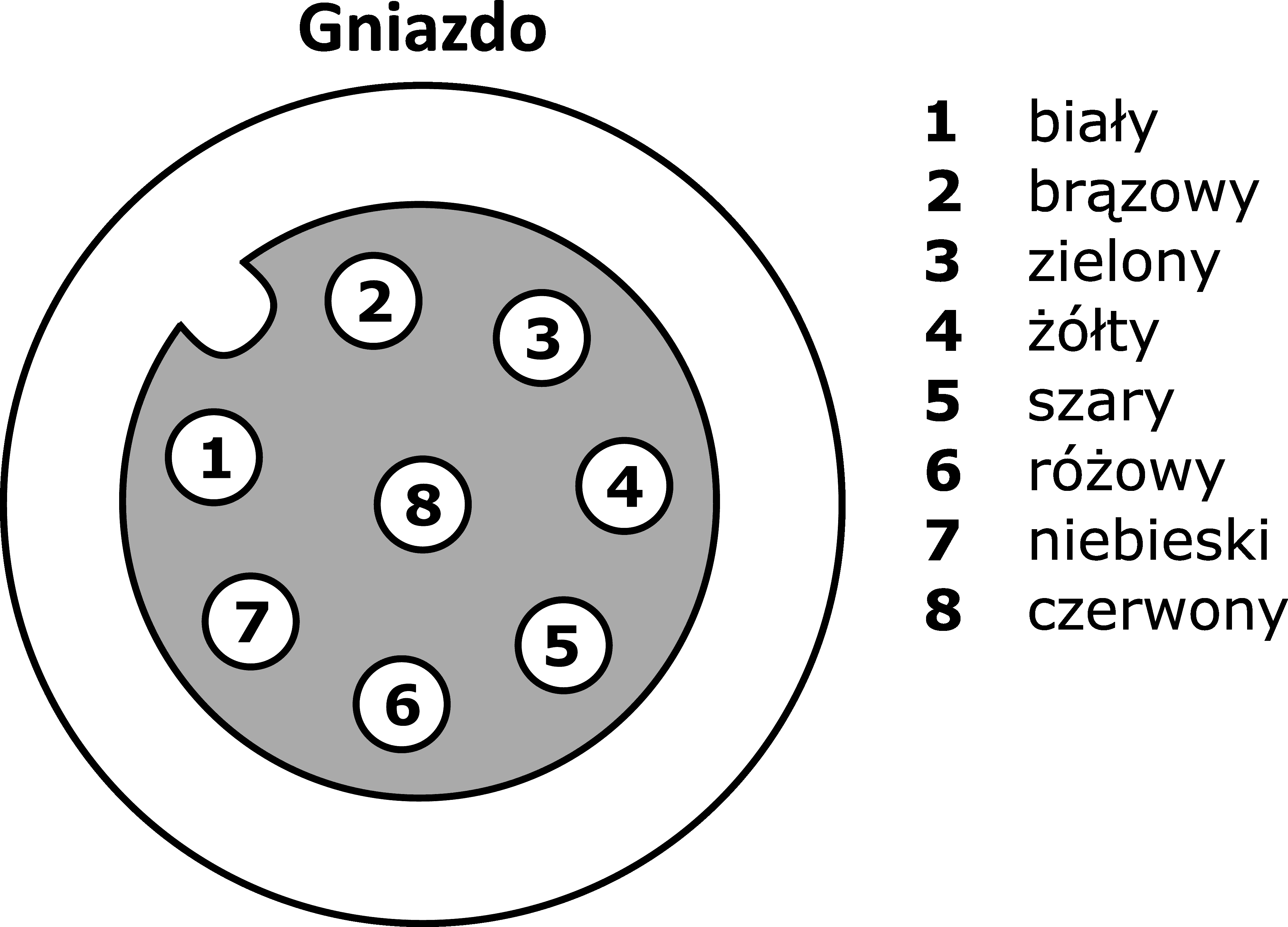

Schemat połączeń
Model 3D
Porównaj

Technologia połączeń - Gniazda kablowe / wtyczki montowane po obu stronach

Ten kabel połączeniowy ma wstępnie zmontowane połączenia po obu stronach. Może być używany do ekonomicznej integracji urządzeń końcowych z połączeniem wtykowym za pośrednictwem rozdzielacza lub modułu logicznego.

Jedna strona VK03E275 jest wyposażona w proste 8-stykowe gniazdo kabla M12, a druga w prostą 12-stykową wtyczkę kabla M23. Żyły kabla z powłoką z tworzywa sztucznego (PUR) mogą być obciążone prądem 1,5A każda.

.

Inne właściwości

Ognioodporność
zgodnie z normą EN 60332-2-2
Temperatura otoczenia
-30 - 90°C
Zastosowania
Nadaje się do łańcuchów wleczonych, Obszar spawania

Właściwości elektryczne

Typ styku wtykowego Połączenie A
Żeński (gniazdo)
Typ styku wtykowego Połączenie B
Męski (wtyczka)
Podłączenie elektryczne wersja A
M12
Podłączenie elektryczne wersja B
M23
Liczba podłączonych biegunów A
8
Liczba podłączonych biegunów B
12
Aktualna nośność
1,5A
Ekranowany
Tak

Właściwości mechaniczne

Średnica kabla
6,3mm
Struktura rdzenia
32 x 0,1 mm
Przekrój przewodu
0,25mm²
Liczba rdzeni
8
Kolor powłoki kabla
czarny
Długość kabla
0,3m
Złącze zasilania kabla A
prosty
Złącze zasilania kabla B
prosty
Maksymalny moment dokręcania połączenia A
1Nm
Klasa ochrony (IP)
IP67
Materiał powłoki stykowej
Złoto
Materiał osłony kabla
Tworzywo sztuczne (PUR)
Materiał korpusu podstawy stykowej
Mosiądz
Dopuszczalna temperatura zewnętrzna kabla, instalacja stała
-40 - 90°C
Dopuszczalna temperatura zewnętrzna kabla w ruchu
-30 - 90°C
Właściwości materiału
Bezhalogenowy, Odporny na hydrolizę, Wolny od LABS, Odporny na ozon, Nie zawiera silikonu, Odporny na promieniowanie UV
Odporność środowiskowa
Oleje, Smary chłodzące
Klasyfikacja Klasa
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 851 Gniazda/wtyki kablowe (montowane po obu stronach)
Wymiary opakowania 140 x 30 x 220mm
Masa brutto 109g
Ślad CO2 0,44kg CO₂e
Numer taryfy celnej 85444290
Numer WEEE 40951076
