连接技术 - 电缆插座/连接器预装在两边

VK03E275

VK03E275
列表价格
194,40 €
库存稀少
连接电缆，0.3 米，M12 插座 8 针直插，M23 插头 12 针直插，8x0.25mm²，黑色 PUR（聚氨酯），Ø6.3mm，30V，-30-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

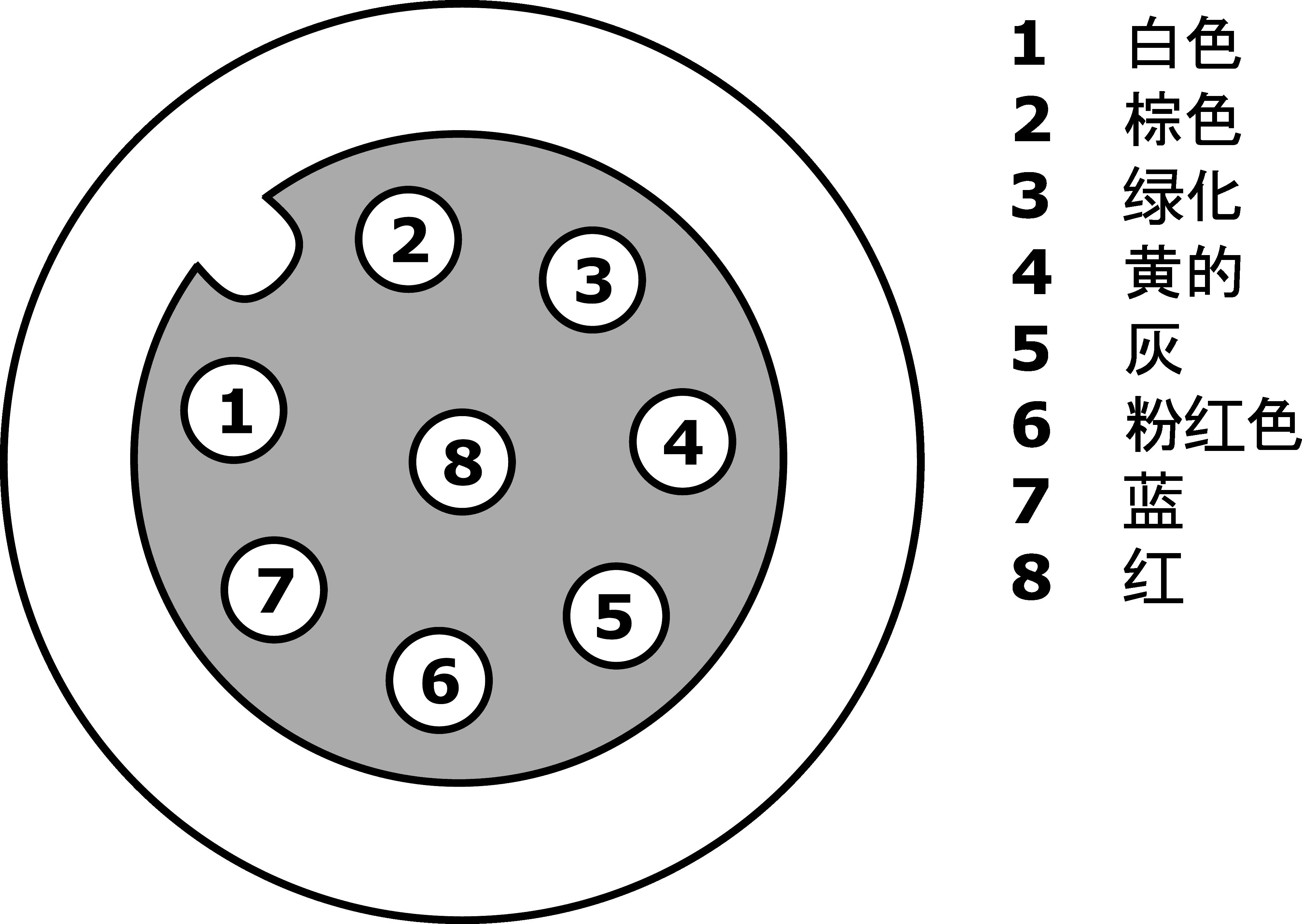

连接图
3D模型
比较

连接技术 - 电缆插座/连接器预装在两边

该连接电缆的两侧都有预装连接件。

VK03E275 的一端配有一个 8 针 M12 直电缆插座，另一端配有一个 12 针 M23 直电缆插头。带有塑料护套（PUR）的电缆芯线每根可负载 1.5A 电流。

主要特点

阻燃剂
符合EN60332-2-2标准
环境温度
-30 - 90°C
更改技术图纸申请

机械特性

线路直径
6.3mm
电线组件
32 x 0.1mm
导线截面
0.25mm²
核心数量
8
电缆护套颜色
黑
电缆长度
0.3m
A连接处的电缆进线
直
B连接处的电缆进线
直
连接处的最大紧固扭矩A
1Nm
保护程度（IP）
IP67
接触涂层材料
金色
电缆护套的材料
接触体材料
黄铜
电缆允许的环境温度，固定电缆
-40 - 90°C
电缆、柔性电缆的环境温度允许值
-30 - 90°C
抗振性
抗冲击和抗振动性能

电气性能

插入式触点的类型，A连接
雌性(插座)
插入式触点类型，B连接
雄性 (连接器)
A型电气连接的类型
M12
B型电气连接的类型
M23
A连接的引脚数
8
B连接的引脚数
12
容量
1.5A
屏蔽式
是
种类 级别
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 851电缆插座/连接器（两边都是现成的）。
包装尺寸 140 x 30 x 220mm
总重量 109g
二氧化碳足迹 0,44kg CO₂e
海关税号 85444290
WEEE编号 40951076
