Monitorovací zařízení - Rychlost otáčení

WD534400

WD534400
Ceníková cena
199,00 €
Množství Cena Úspory
1 199,00 € –
5 193,03 € 3% / 5,97 €
10 189,05 € 5% / 9,95 €
20 183,08 € 8% / 15,92 €
50 175,12 € 12% / 23,88 €
Na skladě
Měřič otáček, 90 × 97 × 22 mm, 1–120 000 ot./min, 230 V střídavého proudu, 24 V stejnosměrného proudu, 2 přepínací kontakty, IP20, plastové provedení, s bypassem pro rozběh, multifunkční zařízení, parametrizace

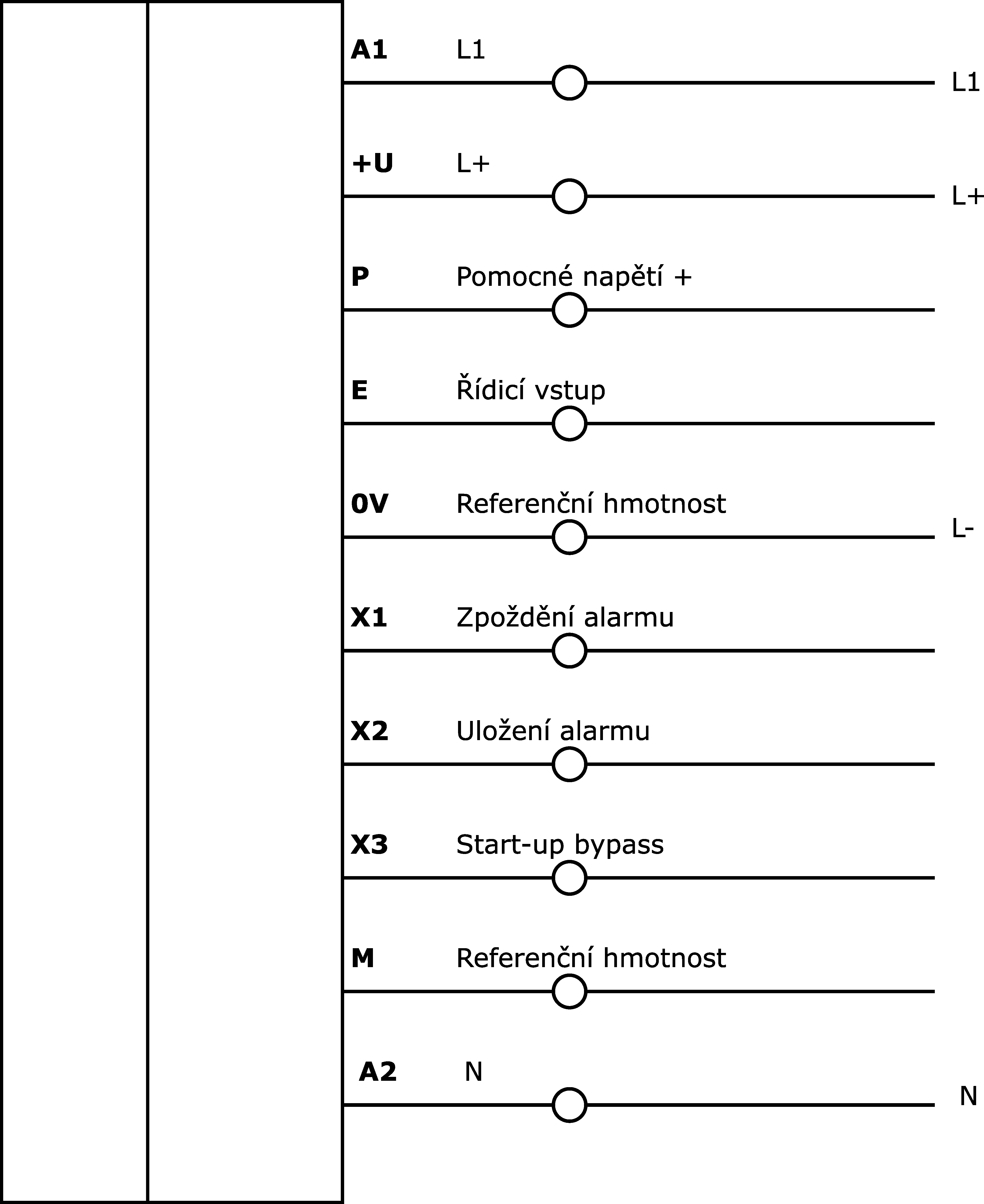

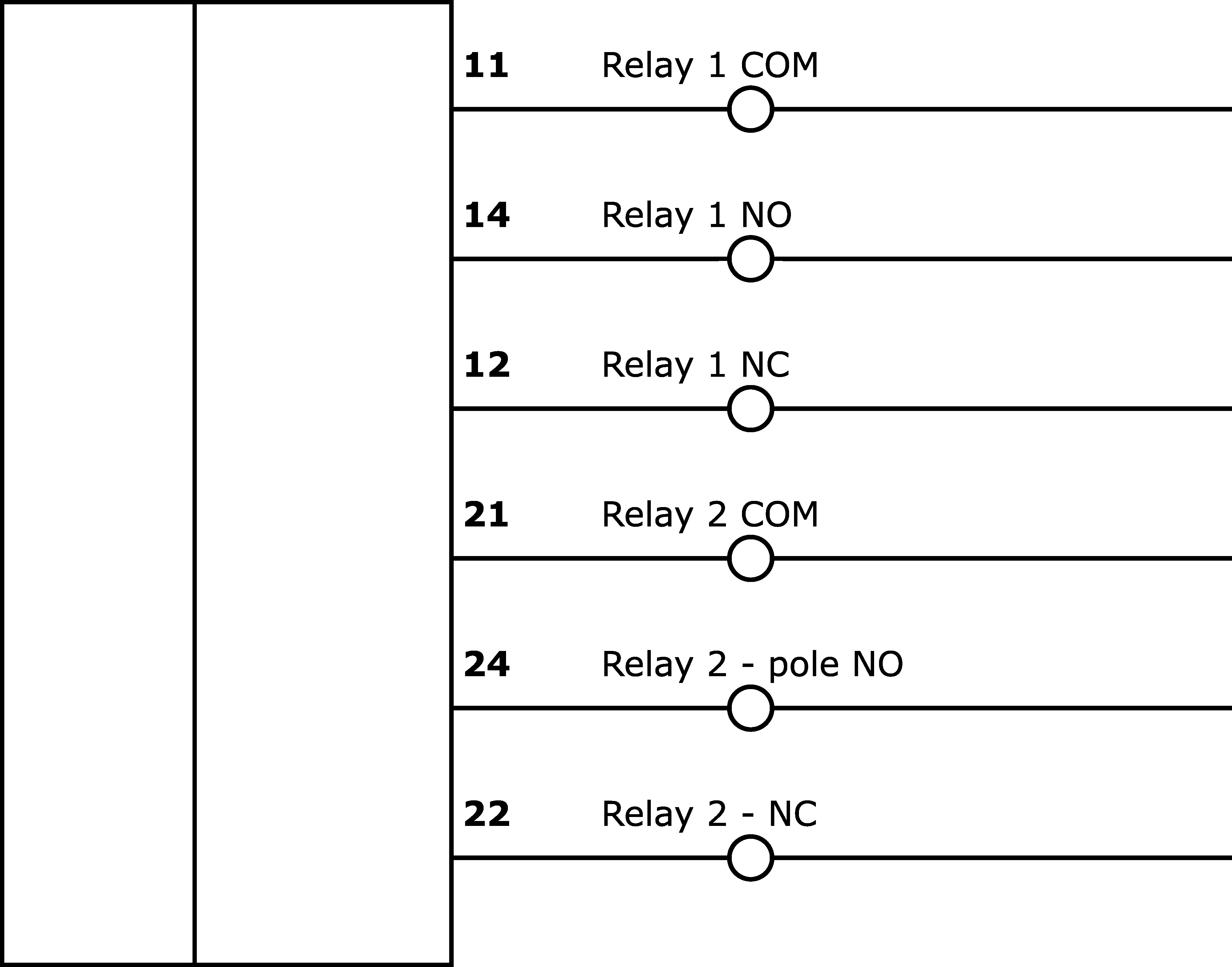

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Monitorovací zařízení - Rychlost otáčení

Sledování otáček nebo rotačních pohybů je v mnoha aplikacích nezbytné pro zajištění správného fungování systému. Naše zařízení pro sledování otáček a zastavení pracují na základě různých funkčních principů: 1. Sledování impulzů z snímače; 2. Měření frekvence napájecího proudu pomocí proudového transformátoru. V závislosti na modelu nabízejí naše zařízení širokou škálu funkcí. Pro další vyhodnocení v nadřazeném řídicím systému jsou výsledky vydávány např. jako jednoduchý reléový kontakt (nadměrná/nedostatečná rychlost) nebo jako analogový výstupní signál s rozlišením v nastaveném rozsahu otáček.

Elektrické vlastnosti

Doba překlenutí náběhu
1 - 50s
Počet výstupů
2
Počet výstupů, funkce hlášení, nezpožděné, osazené kontakty
2
Typ spínací funkce
Přepínací kontakt (NO/NC)
Typ elektrického připojení
Připojení pomocí svorky
Provedení spínacího výstupu
Kontakt relé
Jmenovitý spínací proud
3 000mA
Zpoždění připravenosti
400ms
Provozní frekvence
1 - 20 000Hz
Postup nastavení
Parametrizace
Napájecí napětí vysílače-čidla
24V
Napájecí proud vysílače-čidla
20mA
Druh napájecího napětí vysílače-čidla
DC
Příkon
4VA
Minimální délka impulzu
0,02ms
Spínací napětí
230V
Druh napětí pro spuštění
DC
Nastavitelný rozsah otáček za minutu
1 - 120 000UpM
Zobrazení
LED displej

Mechanické vlastnosti

Šířka
22,5mm
Výška
90mm
Délka
97mm
Skladovací teplota
-20 - 60°C
Druh montáže
Montážní lišta
Druh krytí (IP)
IP20
Materiál krytu
Plast

Ostatní vlastnosti

Funkční rozsah
Detekce otáček, Detekce zastavení
Okolní teplota
-20 - 60°C
Verze
S přepínáním při spuštění
Klasifikace Třída
eClass-7.0 27371811
eClass-7.1 27371811
eClass-8.0 27371811
eClass-9.0 27371811
eClass-9.1 27371811
ETIM-6.0 EC001448
ETIM-7.0 EC001448
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
TSCA konformita Ano
Skupina produktů IPF 650 Monitorovací zařízení
Rozměry balení 145 x 45 x 170mm
Hrubá váha 270g
Uhlíková stopa 5,45kg CO₂e
Číslo zboží 90292038
WEEE číslo 40951076
