Guardiano - Velocità
WD534400
| Quantità | Prezzo | Risparmio |
|---|---|---|
| 1 | 199,00 € | – |
| 5 | 193,03 € | 3% / 5,97 € |
| 10 | 189,05 € | 5% / 9,95 € |
| 20 | 183,08 € | 8% / 15,92 € |
| 50 | 175,12 € | 12% / 23,88 € |
Carenza di scorte
Controllo della velocità, 90x97x22mm, 1-120000 rpm, 230V AC, 24V DC, 2x contatto di commutazione a relè, IP20, plastica, con bypass di avvio, dispositivo multifunzionale, parametrizzazione
Confronto
Guardiano - Velocità
Il monitoraggio delle velocità o dei movimenti rotatori è richiesto in molte applicazioni per garantire il corretto funzionamento di un sistema. I nostri dispositivi di monitoraggio della velocità e dell'arresto funzionano secondo diversi principi funzionali: 1. monitoraggio degli impulsi di un encoder 2. misurazione della frequenza della corrente di alimentazione mediante un trasformatore di corrente. A seconda del tipo, i nostri dispositivi hanno un'ampia gamma di funzioni. Per un'ulteriore valutazione in un sistema di controllo di livello superiore, i risultati vengono emessi, ad esempio, come un semplice contatto di relè (sovravelocità/sottovelocità) o come un segnale di uscita analogico risolto in base all'intervallo di velocità impostato.
Altre proprietà
- Gamma di funzioni
- Rilevamento della velocità, Rilevamento dell'arresto
- Temperatura ambiente
- -20 - 60°C
- Versione
- Con esclusione all'avvio
Proprietà elettriche
- Tempo di avviamento del ponte
- 1 - 50s
- Numero di uscite
- 2

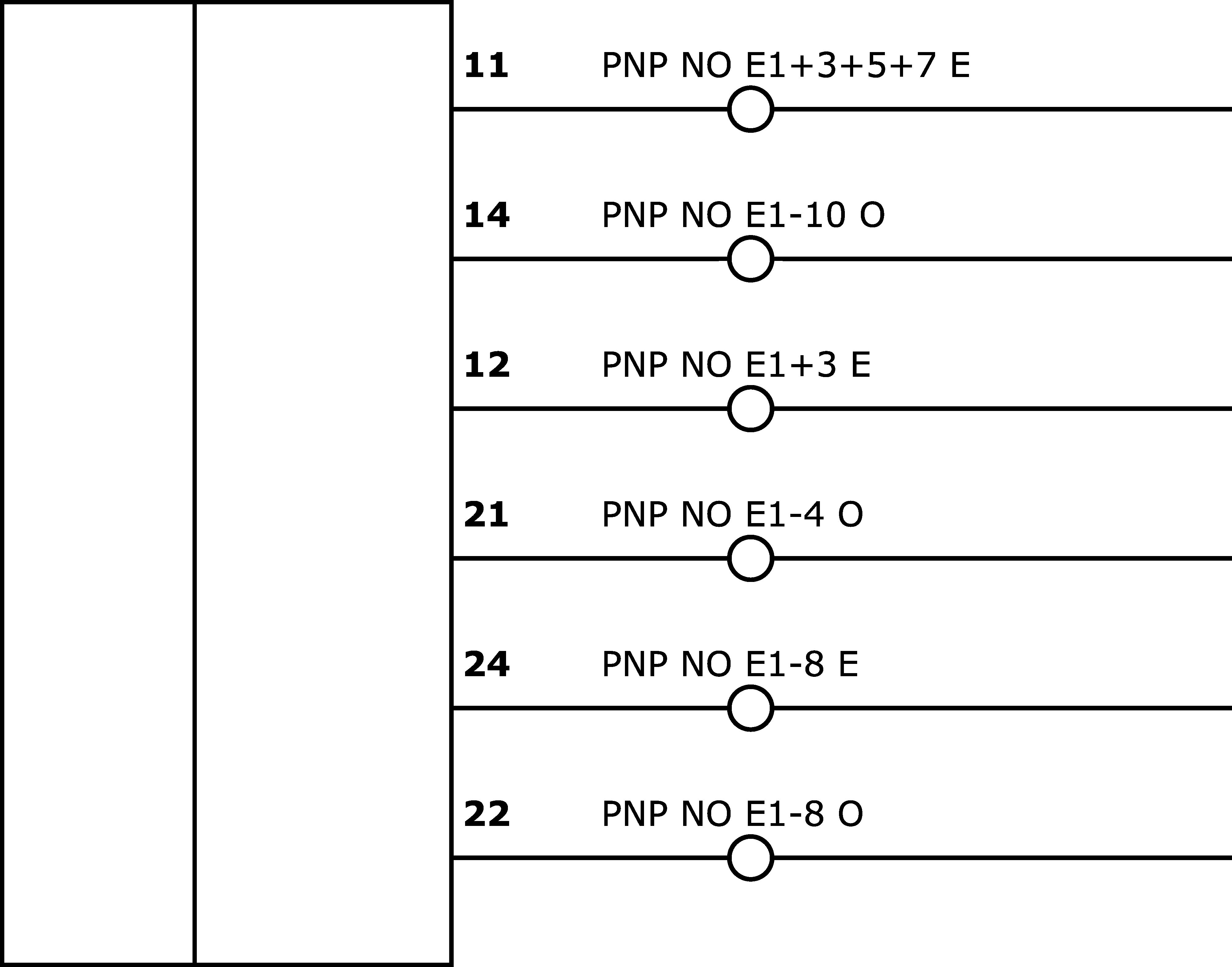

- Numero di uscite, funzione di segnalazione, non ritardata, basata su contatti
- 2
- Esecuzione della funzione di commutazione
- Contatto di commutazione (NO/NC)

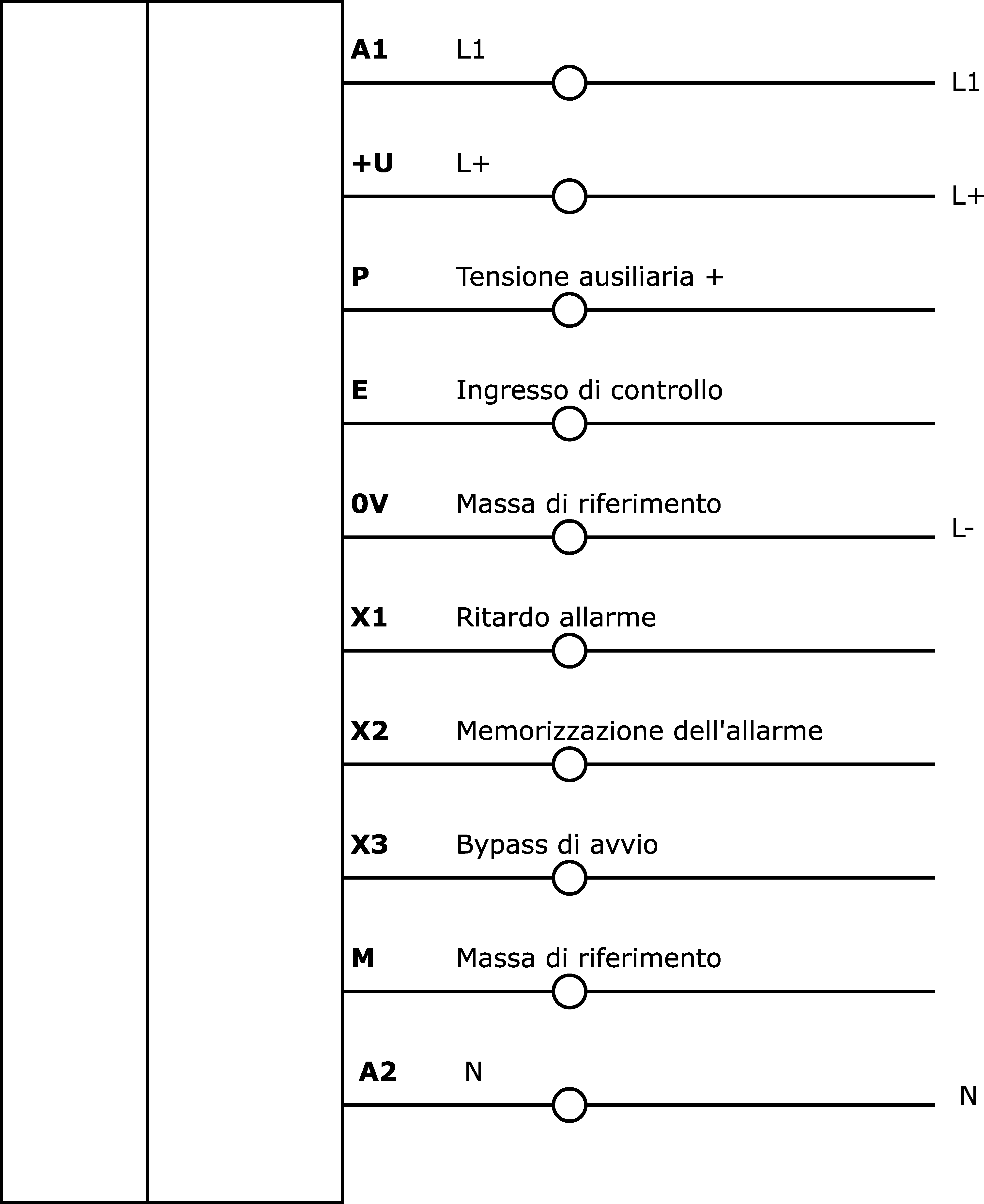

- Progettazione del collegamento elettrico
- Collegamento dei terminali
- Progettazione dell'uscita di commutazione
- Contatto relè
- Corrente di commutazione nominale
- 3.000mA
- Ritardo di standby
- 400ms
- Frequenza operativa
- 1 - 20.000Hz
- Procedura di impostazione
- Parametrizzazione
- Tensione di alimentazione dell'encoder
- 24V
- Corrente di alimentazione dell'encoder
- 20mA
- Tipo di tensione di alimentazione dell'encoder
- DC
- Consumo di energia
- 4VA
- Lunghezza minima dell'impulso
- 0,02ms
- Tensione di commutazione
- 230V
- Tipo di tensione per l'azionamento
- DC
- Campo di impostazione Giri al minuto
- 1 - 120.000UpM
- Display
- Display a LED
Proprietà meccaniche
- Larghezza
- 22,5mm
- Altezza
- 90mm
- Lunghezza
- 97mm
- Temperatura di stoccaggio
- -20 - 60°C
- Tipo di montaggio
- Guida del cappello a cilindro
- Classe di protezione (IP)
- IP20
- Materiale dell'alloggiamento
- Plastica
Schede tecniche
Istruzioni
Disegni
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 479 KB
-
pdfDichiarazione di conformità UEPDF-File, 254 KB
-
pdfDichiarazione di conformità ULPDF-File, 254 KB
-
pdfDichiarazione di conformità CCCPDF-File, 248 KB
Esempi di applicazione
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27371811 |
| eClass-7.1 | 27371811 |
| eClass-8.0 | 27371811 |
| eClass-9.0 | 27371811 |
| eClass-9.1 | 27371811 |
| ETIM-6.0 | EC001448 |
| ETIM-7.0 | EC001448 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Conforme al TSCA | Sì |
| Gruppo di prodotti IPF | 650 guardie |
| Dimensioni dell'imballaggio | 145 x 45 x 170mm |
| Peso lordo | 270g |
| 5,45kg CO₂e | |
| Numero di tariffa doganale | 90292038 |
| Numero WEEE | 40951076 |
