Monitor - Velocidad de rotación
WD534400
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 199,00 € | – |
| 5 | 193,03 € | 3% / 5,97 € |
| 10 | 189,05 € | 5% / 9,95 € |
| 20 | 183,08 € | 8% / 15,92 € |
| 50 | 175,12 € | 12% / 23,88 € |
Disponible
Control de revoluciones, 90 x 97 x 22 mm, 1-120 000 1/min, 230 V CA, 24 V CC, 2 contactos de relé con cambio de polo, IP20, plástico, con puente de arranque, dispositivo multifunción, parametrización
Comparar
Monitor - Velocidad de rotación
La supervisión de las velocidades de giro o de los movimientos rotatorios es necesaria en muchas aplicaciones para garantizar el correcto funcionamiento de una instalación. Nuestros dispositivos de control de velocidad y de parada funcionan según distintos principios de funcionamiento: 1. Control de los impulsos de un codificador; 2. Medición de la frecuencia de la corriente de alimentación mediante un transformador de corriente. Nuestros dispositivos disponen de las más diversas funciones, según el modelo. Para su posterior evaluación en un sistema de control superior, los resultados se transmiten, por ejemplo, como un simple contacto de relé (velocidad excesiva o insuficiente) o como una señal de salida analógica adaptada al rango de velocidad configurado.
Datos eléctricos
- Tiempo de inhibición de arranque
- 1 - 50s
- Cantidad de salidas
- 2
- Cantidad de salidas, función de aviso, sin retardo, por contacto
- 2
- Tipo de función de conmutación
- Contacto de conmutación (NO/NC)

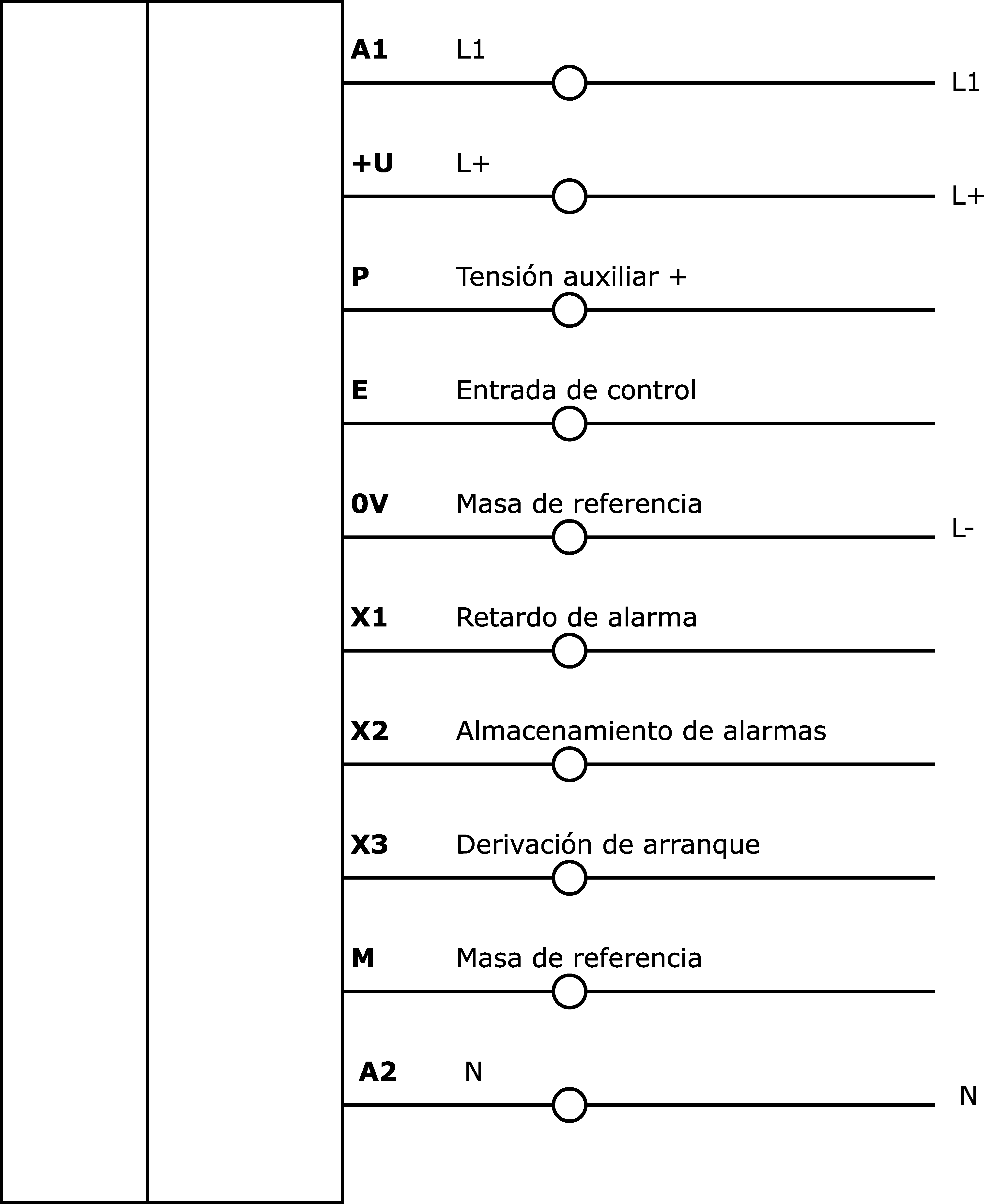

- Tipo de conexión eléctrica
- Conexión por borne de sujeción

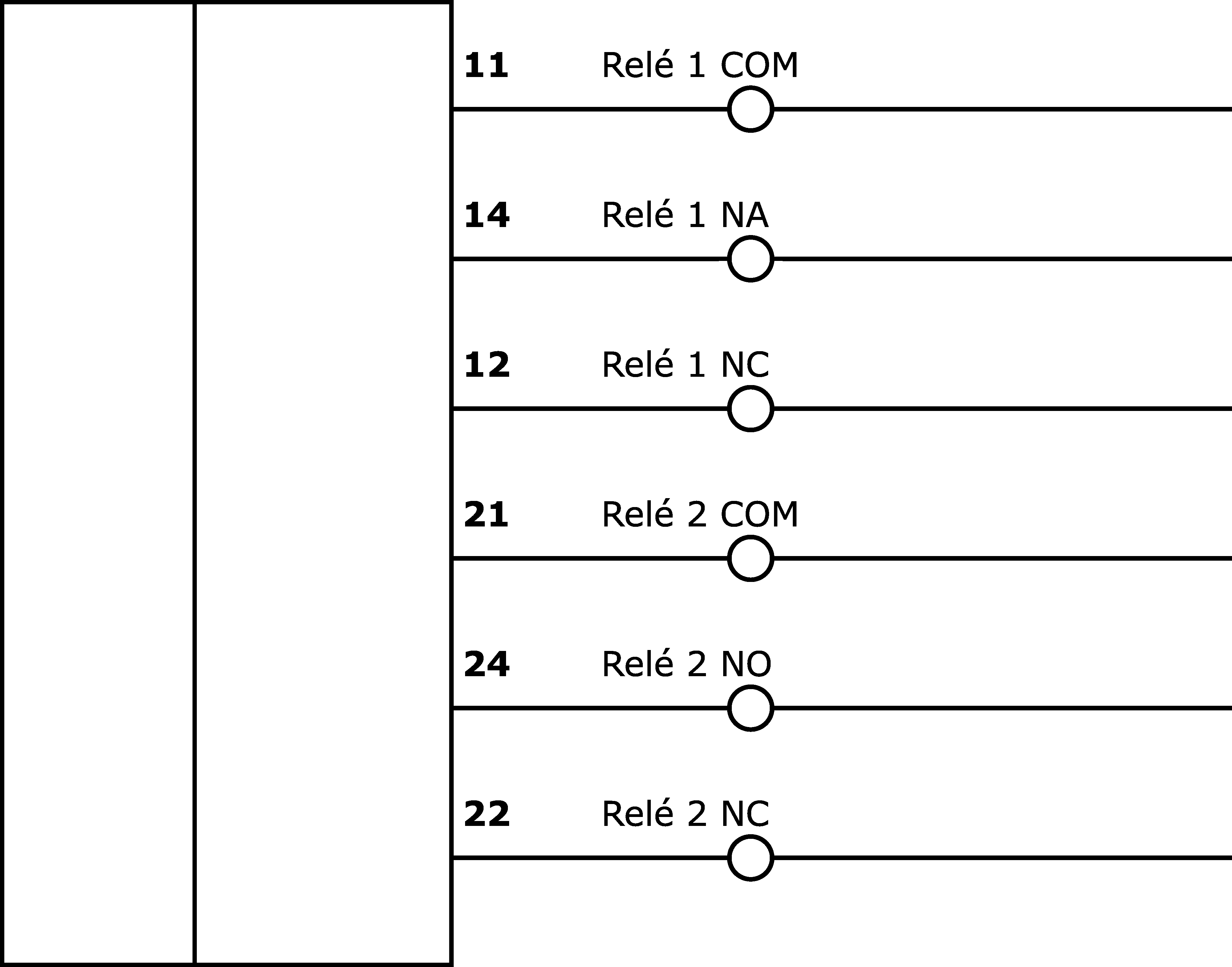

- Versión de la salida de conmutación
- Contacto de relé
- Corriente de conmutación asignada
- 3.000mA
- Tiempo de inicialización
- 400ms
- Frecuencia de funcionamiento
- 1 - 20.000Hz
- Procedimiento de ajuste
- Parametrización
- Tensión de alimentación de transductor
- 24V
- Corriente de alimentación de transductor
- 20mA
- Tipo de tensión de alimentación de transductor
- DC
- Consumo de potencia
- 4VA
- Longitud de impulso mínima
- 0,02ms
- Tensión de conmutación
- 230V
- Tipo de tensión para el accionamiento
- DC
- Rango de ajuste revoluciones por minuto
- 1 - 120.000UpM
- Pantalla
- pantalla LED
Datos mecánicos
- Ancho
- 22,5mm
- Altura
- 90mm
- Longitud
- 97mm
- Temperatura de almacenamiento
- -20 - 60°C
- Tipo de montaje
- Raíl DIN
- Grado de protección (IP)
- IP20
- Material de la carcasa
- Plástico
Otros datos
- Rango de funciones
- Detección de la velocidad de rotación, Detección de parada
- Temperatura ambiente
- -20 - 60°C
- Versión
- Con anulación de la puesta en marcha
Hojas técnicas
Manuales
Dibujos
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 479 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 254 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
Aplicaciones
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27371811 |
| eClass-7.1 | 27371811 |
| eClass-8.0 | 27371811 |
| eClass-9.0 | 27371811 |
| eClass-9.1 | 27371811 |
| ETIM-6.0 | EC001448 |
| ETIM-7.0 | EC001448 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 650 Monitores |
| dimensiones de embalaje | 145 x 45 x 170mm |
| Peso bruto | 270g |
| Huella de carbono | 5,45kg CO₂e |
| Código arancelario | 90292038 |
| WEEE número | 40951076 |
