Gardien - Vitesse de rotation
WD534400
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 199,00 € | – |
| 5 | 193,03 € | 3% / 5,97 € |
| 10 | 189,05 € | 5% / 9,95 € |
| 20 | 183,08 € | 8% / 15,92 € |
| 50 | 175,12 € | 12% / 23,88 € |
En stock

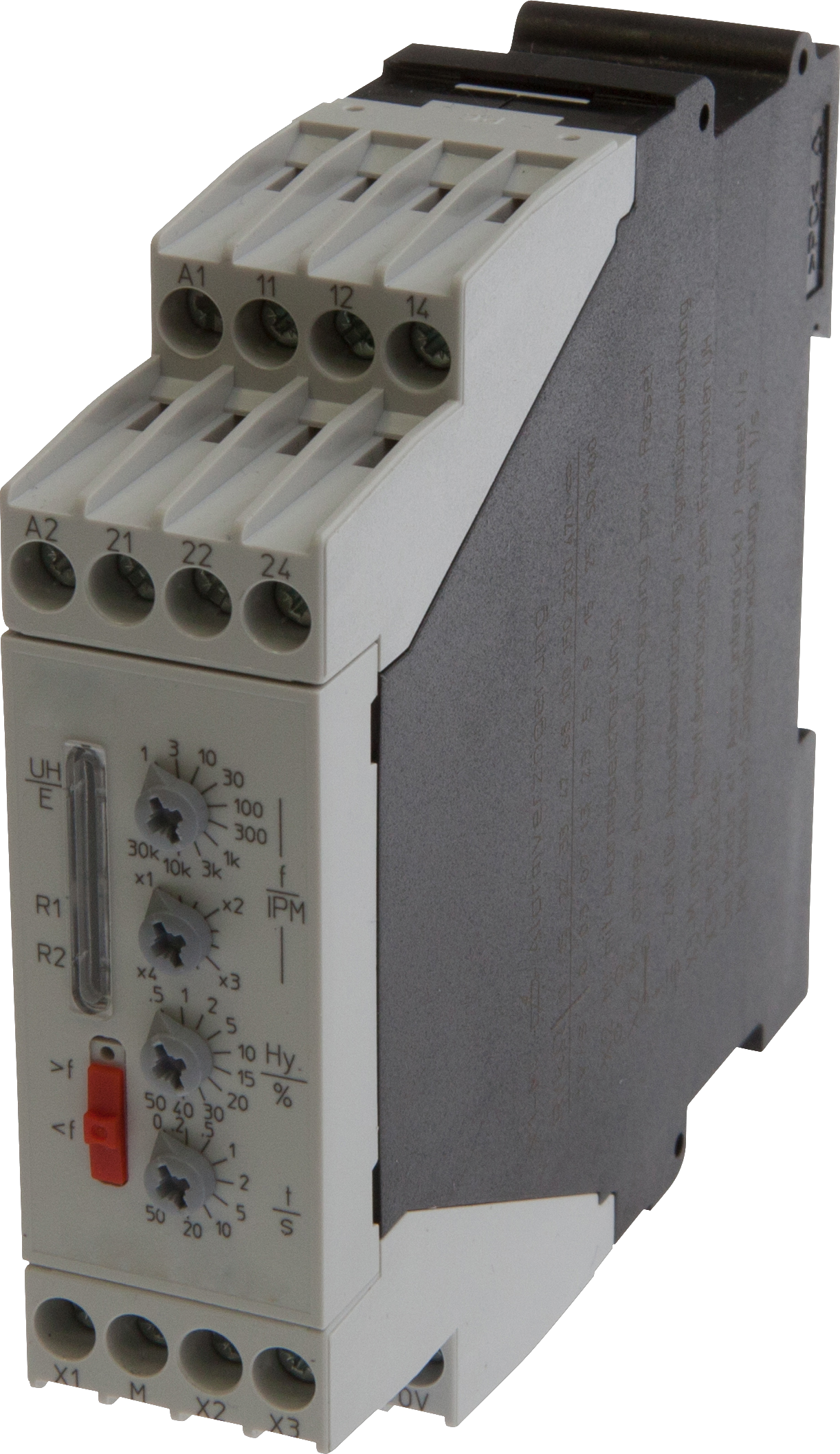

Contrôle de vitesse, 90 x 97 x 22 mm, 1-120 000 tr/min, 230 V CA, 24 V CC, 2 contacts de relais inverseurs, IP20, plastique, avec pontage au démarrage, appareil multifonction, paramétrage
Comparer
Gardien - Vitesse de rotation
La surveillance de la vitesse de rotation ou des mouvements rotatifs est nécessaire dans de nombreuses applications afin de garantir le bon fonctionnement d'une installation. Nos appareils de surveillance de la vitesse de rotation et de l'arrêt fonctionnent selon différents principes : 1. Surveillance des impulsions d'un codeur ; 2. Mesure de la fréquence du courant d'alimentation à l'aide d'un transformateur de courant. Selon leur type, nos appareils disposent de fonctions très variées. Pour une analyse plus approfondie dans un système de commande de niveau supérieur, les résultats sont transmis, par exemple, sous la forme d’un simple contact de relais (survitesse/sous-vitesse) ou d’un signal de sortie analogique gradué en fonction de la plage de vitesse définie.
Autres caractéristiques
- Fonctionnalités
- Détection de la vitesse de rotation, Détection d'arrêt
- Température ambiante
- -20 - 60°C
- Version
- Avec pontage au démarrage
Caractéristiques électriques
- Temps de pontage au démarrage
- 1 - 50s
- Nombre de sorties
- 2
- Nombre de sorties, fonction de signalisation, instantané, avec contact
- 2
- Type de fonction de commutation
- Contact inverseur (NO/NC)
- Type de raccordement électrique
- Connexion par borne à serrage
- Version de la sortie de commutation
- Contact de relais
- Courant de coupure assigné
- 3 000mA
- Délai de disponibilité
- 400ms
- Fréquence de fonctionnement
- 1 - 20 000Hz
- Procédure de réglage
- Paramétrage
- Tension d'alimentation du codeur
- 24V
- Courant d'alimentation du codeur
- 20mA
- Type de tension d'alimentation du codeur
- DC
- Puissance absorbée
- 4VA
- Longueur minimale de l'impulsion
- 0,02ms
- Tension de commutation
- 230V
- Type de tension pour l'actionnement
- DC
- Plage de réglage Tours par minute
- 1 - 120 000UpM
- Annonce
- Indicateur LED

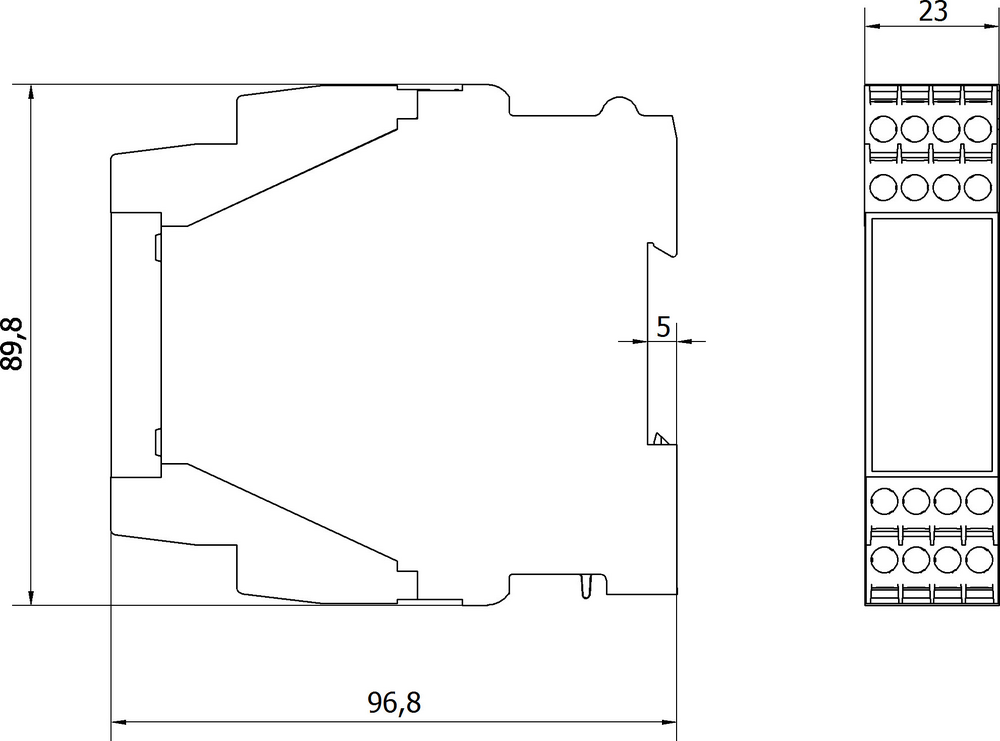

Propriétés mécaniques
- Largeur
- 22,5mm
- Hauteur
- 90mm
- Longueur
- 97mm
- Température de stockage
- -20 - 60°C
- Type de montage
- Rail DIN
- Indice de protection (IP)
- IP20
- Matériau du boîtier
- Plastique
Fiches techniques
Instructions
Dessins
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 479 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 254 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 254 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 248 KB
Applications
| Classification | Classe |
|---|---|
| eClass-7.0 | 27371811 |
| eClass-7.1 | 27371811 |
| eClass-8.0 | 27371811 |
| eClass-9.0 | 27371811 |
| eClass-9.1 | 27371811 |
| ETIM-6.0 | EC001448 |
| ETIM-7.0 | EC001448 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 650 gardiens |
| Dimensions de l'emballage | 145 x 45 x 170mm |
| Poids brut | 270g |
| Empreinte carbone | 5,45kg CO₂e |
| Numéro de tarif douanier | 90292038 |
| Numéro WEEE | 40951076 |
