Transmetteur - Montage frontal
BA050100
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 362,70 € | – |
| 5 | 351,82 € | 3% / 10,88 € |
| 10 | 344,57 € | 5% / 18,14 € |
| 20 | 333,68 € | 8% / 29,02 € |
| 50 | 319,18 € | 12% / 43,52 € |
Stock à peine suffisant
Transmetteur, analogique / numérique, écran tactile, 48x116x96mm, -10-10V / 0/4-20mA, 8 chiffres, 18-30V DC, 4x PNP programmable/configurable, 0-10V/4-20mA, à pince, IP20, Noryl UL94, LCD
Comparer
Transmetteur - Montage frontal
Autres caractéristiques
- Particularités
- Écran tactile
- Fonctionnalités
- Température ambiante
- -20 - 60°C
Caractéristiques électriques
- Temps de réponse
- 53ms
- Nombre de décades
- 8
- Nombre de sorties de commutation
- 4
- Exécution de la fonction de commutation
- programmable/configurable
- Exécution de la sortie analogique
- 0 - 10V, 4 - 20mA
- Exécution de l'entrée analogique
- 0 - 20mA, -10 - 10V, 4 - 20mA

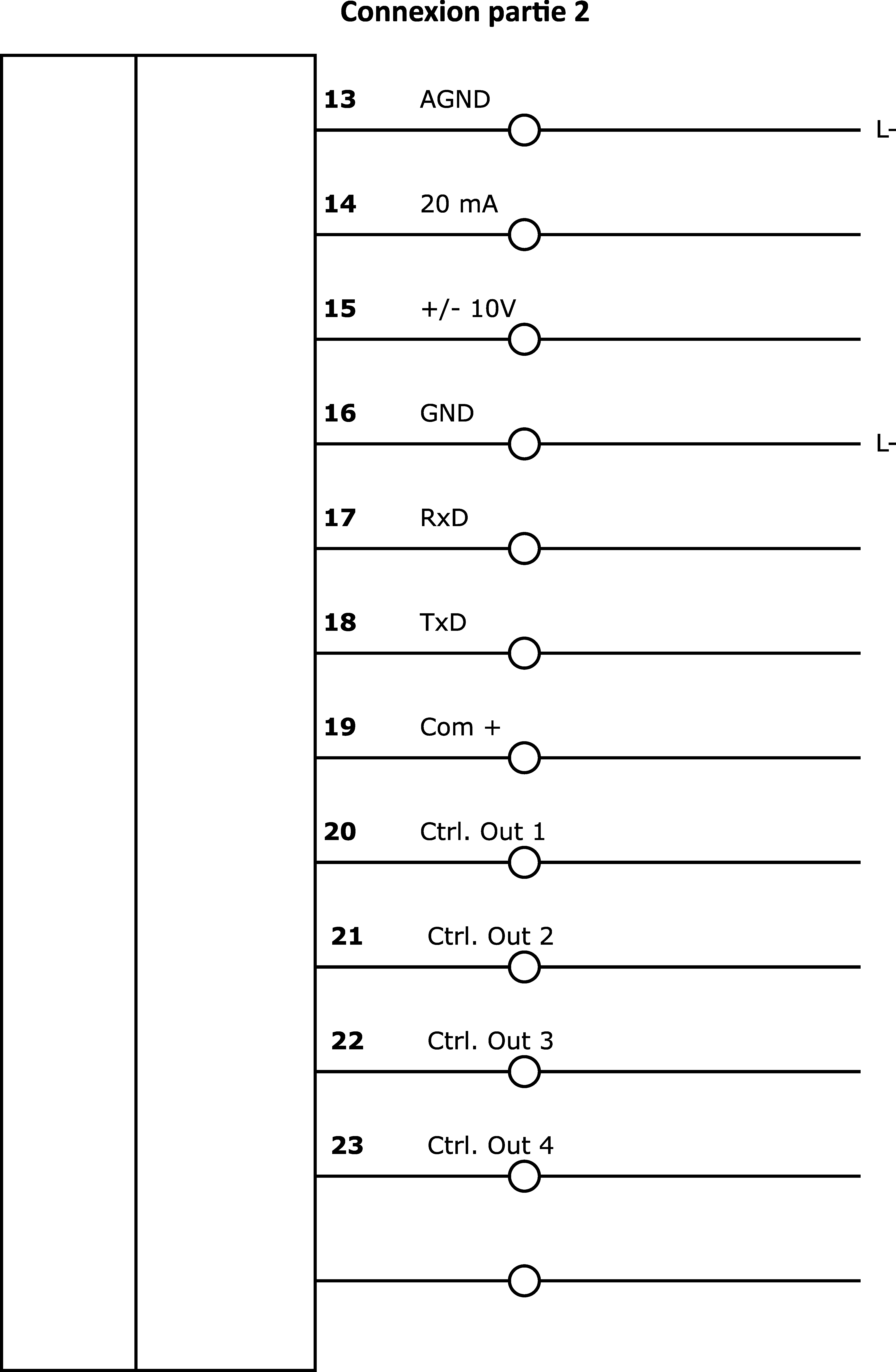

- Exécution du raccordement électrique
- Raccord à compression
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 200mA
- Résolution numérique
- 16Bit
- Procédure de réglage
- Paramétrage
- Tension d'alimentation du codeur
- 24V
- Courant d'alimentation du codeur
- 250mA
- Type de tension d'alimentation du codeur
- DC
- Courant à vide
- 100mA
- Précision relative des mesures
- 0,1%
- Résistance de l'entrée de courant
- 120Ohm
- Résistance de l'entrée de tension
- 50kOhm
- Annonce
- Écran LCD, Indicateur LED
- Nombre de sorties analogiques
- 1
- Nombre de canaux d'entrée analogiques
- 2
- Tension de service
- 18-30VDC
- Raccordement électrique
- Raccord à compression
Propriétés mécaniques
- Largeur
- 96mm
- Hauteur
- 48mm
- Longueur
- 116mm
- Température de stockage
- -25 - 70°C
- Type de montage
- Montage en façade
- Indice de protection (IP)
- IP20
- Indice de protection (IP), en façade
- IP65
- Matériau du boîtier
- Noryl UL94
- Dimensions
- 116x96x48mm
Fiches techniques
Instructions
Dessins
Logiciel
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 474 KB
-
pdfConformité des matériauxPDF-Fichier, 478 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 256 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 254 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 248 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 243 KB
Applications
| Classification | Classe |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 550 Transmetteurs de mesure |
| Dimensions de l'emballage | 185 x 107 x 198mm |
| Poids brut | 333g |
| 0,53kg CO₂e | |
| Numéro de tarif douanier | 85437090 |
| Numéro WEEE | 40951076 |
