测量换能器 - 前面的安装
BA050100
测量换能器 - 前面的安装
主要特点
- 特点
- 触摸显示屏
- 功能范围
- 差分功能
- 环境温度
- -20 - 60°C
机械特性
- 宽度
- 96mm
- 高度
- 48mm
- 长度
- 116mm
- 储存温度
- -25 - 70°C
- 安装方法
- 面板安装
- 保护程度（IP）
- IP20
- 保护程度（IP），正面
- IP65
- 外壳材料
- Noryl UL94
- 尺寸
- 116x96x48 毫米
电气性能
- 响应/衰减时间
- 53ms
- 数十年来
- 8
- 开关输出的数量
- 4
- 开关功能的类型
- 可编程/可配置
- 模拟输出的类型
- 0-10V, 4-20mA
- 模拟输入的类型
- 0mA ... 20mA, -10V ...+10V, 4mA ... 20mA

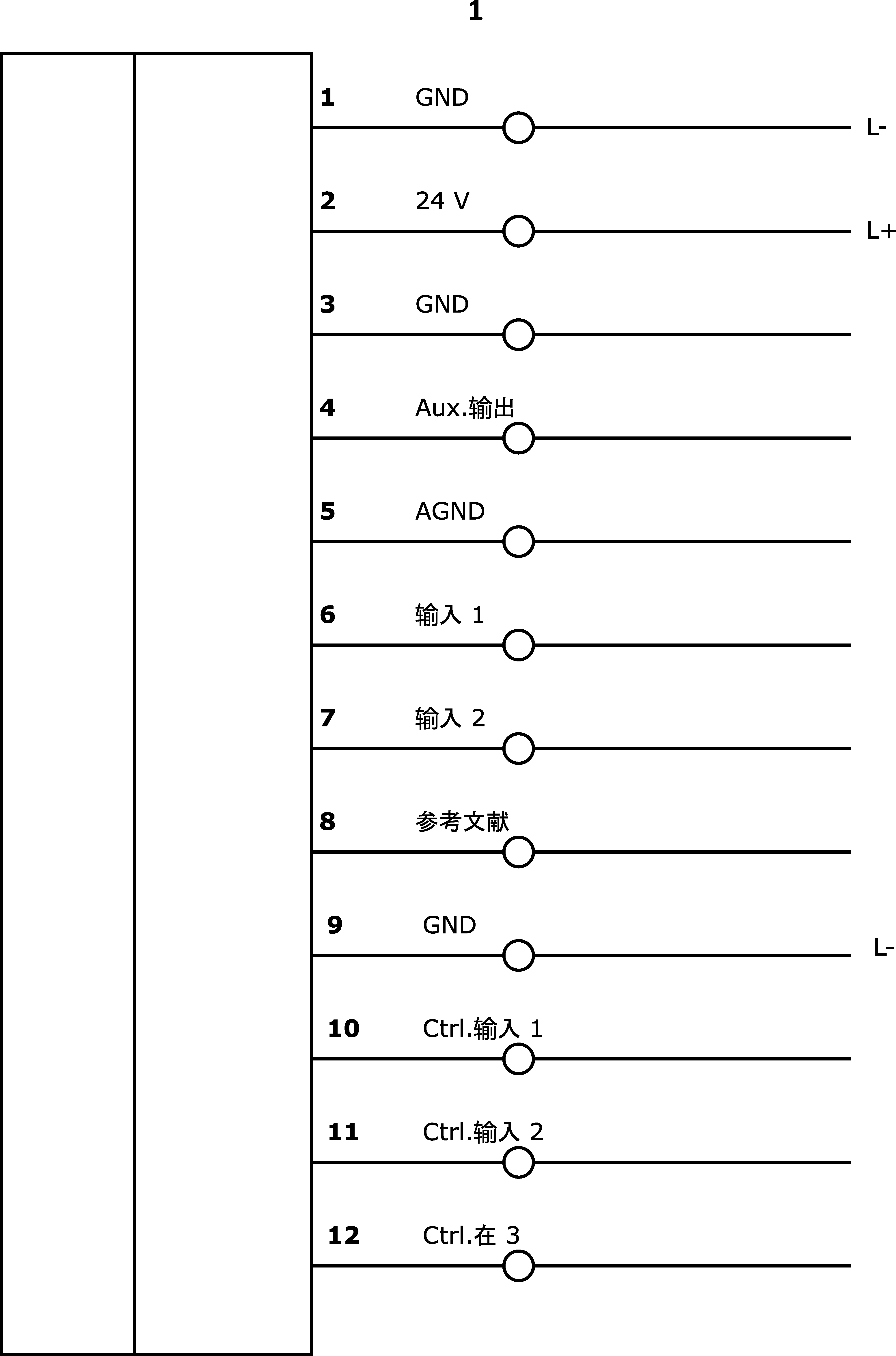

- 电气连接的类型
- 夹持式终端连接
- 开关输出的类型
- PNP
- 额定开关电流
- 200mA
- 数字分辨率
- 16Bit
- 设置程序
- 参数化
- 换能器电源电压
- 24V
- 换能器电源电流
- 250mA
- 换能器电源电压类型
- 直流电
- 空载电流
- 100mA
- 相对的测量精度
- 0.1%
- 电流输入的电阻
- 120Ohm
- 电压输入的电阻
- 50kOhm
- 显示
- 液晶显示器, LED显示屏
- 模拟输出数量
- 1
- 模拟输入通道数
- 2
- 模拟输出的相对线性偏差
- 短路保护, 1 千万次负载变化
- 工作电压
- 18-30VDC
- 电气连接
- 终端连接
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 550测量传感器 |
| 包装尺寸 | 185 x 107 x 198mm |
| 总重量 | 333g |
| 二氧化碳足迹 | 0,53kg CO₂e |
| 海关税号 | 85437090 |
| WEEE编号 | 40951076 |
