Nadajnik - Instalacja z przodu

BA050100

BA050100
Cena katalogowa
362,70 €
Ilość Cena Oszczędności
1 362,70 € –
5 351,82 € 3% / 10,88 €
10 344,57 € 5% / 18,14 €
20 333,68 € 8% / 29,02 €
50 319,18 € 12% / 43,52 €
Niedobór zapasów
Przetwornik pomiarowy, analogowy/cyfrowy, wyświetlacz dotykowy, 48x116x96mm, -10-10V / 0/4-20mA, 8 cyfr, 18-30V DC, 4x PNP programowalny/konfigurowalny, 0-10V/4-20mA, terminal, IP20, Noryl UL94, LCD

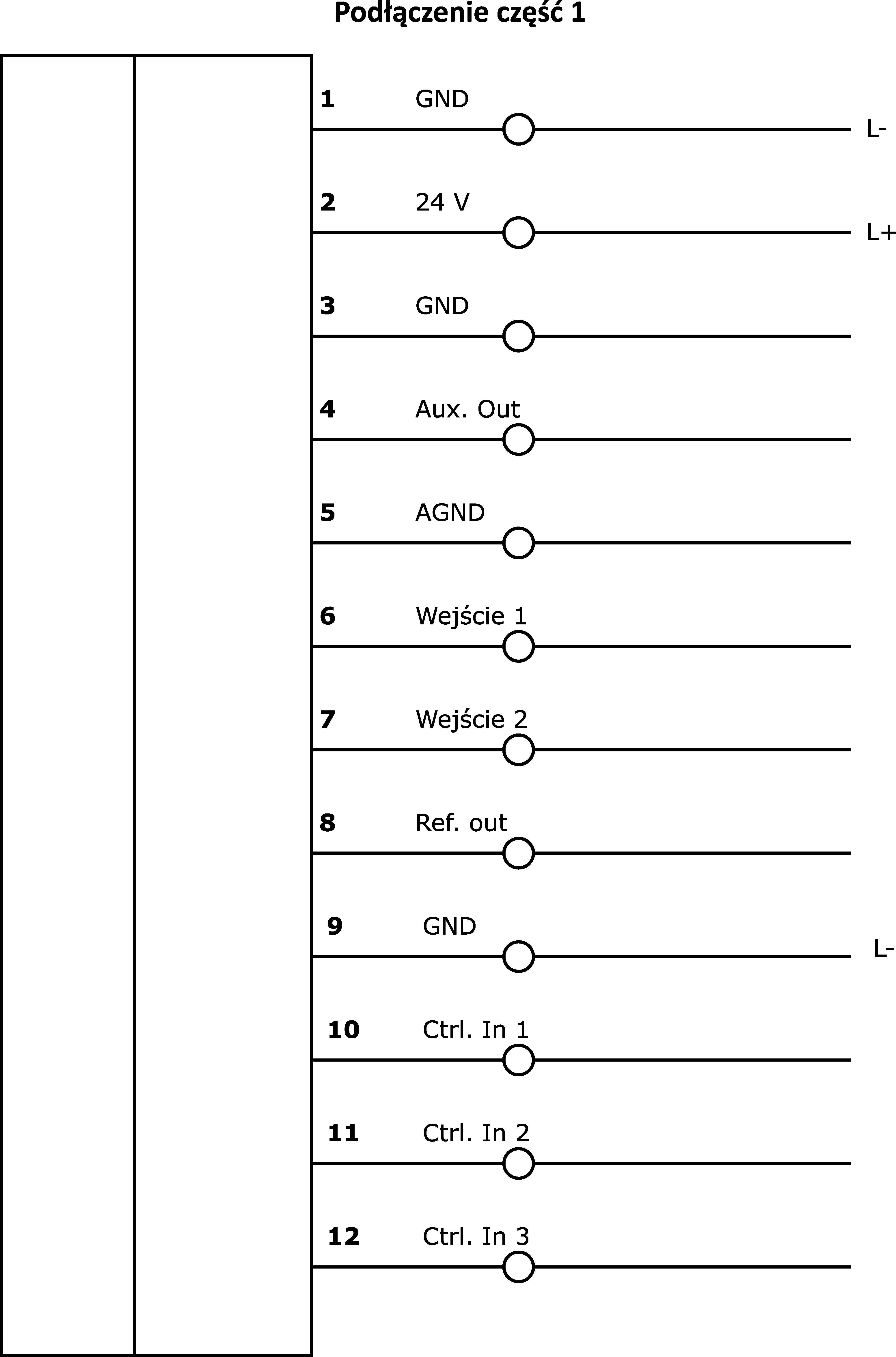

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Nadajnik - Instalacja z przodu

Inne właściwości

Funkcje specjalne
Wyświetlacz dotykowy
Zakres funkcji
Funkcja różnicowa
Temperatura otoczenia
-20 - 60°C

Właściwości elektryczne

Czas reakcji
53ms
Liczba dekad
8
Liczba wyjść przełączających
4
Wykonywanie funkcji przełączania
Programowalne/konfigurowalne
Konstrukcja wyjścia analogowego
0 - 10V, 4 - 20 mA
Konstrukcja wejścia analogowego
0 - 20 mA, -10 - 10V, 4 - 20 mA
Projekt połączenia elektrycznego
Podłączenie zacisków
Konstrukcja wyjścia przełączającego
PNP
Znamionowy prąd przełączania
200mA
Rozdzielczość cyfrowa
16Bit
Procedura ustawiania
Parametryzacja
Napięcie zasilania enkodera
24V
Prąd zasilania enkodera
250mA
Typ napięcia zasilania enkodera
DC
Prąd bez obciążenia
100mA
Względna dokładność pomiaru
0,1%
Rezystancja wejścia prądowego
120Ohm
Rezystancja wejścia napięciowego
50kOhm
Wyświetlacz
Wyświetlacz LCD, Wyświetlacz LED
Liczba wyjść analogowych
1
Liczba analogowych kanałów wejściowych
2
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Napięcie robocze
18-30VDC
Podłączenie elektryczne
Podłączenie zacisków

Właściwości mechaniczne

Szerokość
96mm
Wysokość
48mm
Długość
116mm
Temperatura przechowywania
-25 - 70°C
Typ montażu
Instalacja panelu przedniego
Klasa ochrony (IP)
IP20
Stopień ochrony (IP), przód
IP65
Materiał obudowy
Noryl UL94
wymiary
116x96x48mm
Klasyfikacja Klasa
eClass-7.0 27210301
eClass-7.1 27210301
eClass-8.0 27210301
eClass-9.0 27210301
eClass-9.1 27210301
ETIM-6.0 EC011231
ETIM-7.0 EC011231
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 550 Przetwornik
Wymiary opakowania 185 x 107 x 198mm
Masa brutto 333g
Ślad CO2 0,53kg CO₂e
Numer taryfy celnej 85437090
Numer WEEE 40951076
