Transdutor de medição - Fixação frontal

BA050100

BA050100
Preço de tabela
362,70 €
montante preço desconto
1 362,70 € –
5 351,82 € 3% / 10,88 €
10 344,57 € 5% / 18,14 €
20 333,68 € 8% / 29,02 €
50 319,18 € 12% / 43,52 €
Escassa
Transdutor de medição, analógico / digital, ecrã tátil, 48x116x96mm, -10-10V / 0/4-20mA, 8 dígitos, 18-30V DC, 4x PNP programável/configurável, 0-10V/4-20mA, terminal, IP20, Noryl UL94, LCD

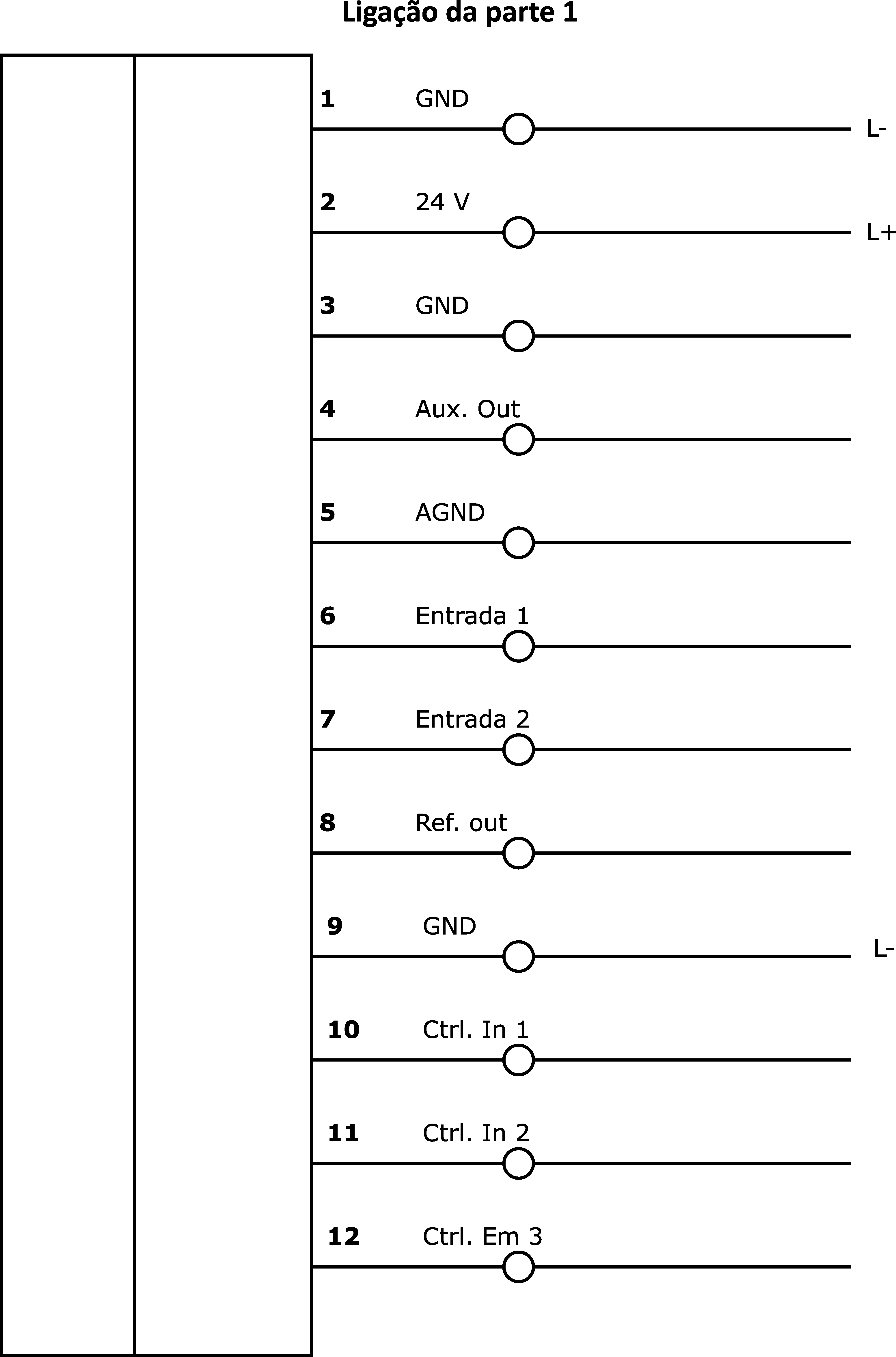

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Transdutor de medição - Fixação frontal

Outras propriedades

Características especiais
Ecrã táctil
Âmbito das funções
Função diferencial
Temperatura ambiente
-20 - 60°C

Propriedades eléctricas

Tempo de resposta
53ms
Número de décadas
8
Número de saídas de comutação
4
Execução da função de comutação
programável/configurável
Versão de saída analógica
0 - 10V, 4 - 20mA
Versão de entrada analógica
0 - 20mA, -10 - 10V, 4 - 20mA
Concepção da ligação eléctrica
Ligação de braçadeira
Versão de saída de comutação
PNP
Corrente nominal de comutação
200mA
Resolução digital
16Bit
Procedimento de definição
Parametrização
Tensão de alimentação do codificador
24V
Corrente de alimentação do sensor
250mA
Tipo de tensão de alimentação do codificador
DC
Corrente em vazio
100mA
Precisão relativa da medição
0,1%
Resistência da entrada de corrente
120Ohm
Resistência da entrada de tensão
50kOhm
Ecrã
Ecrã LCD, Ecrã LED
Número de saídas analógicas
1
Número de canais de entrada analógicos
2
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Tensão de funcionamento
18-30VDC
Ligação eléctrica
Ligação dos terminais

Propriedades mecânicas

Largo
96mm
Altura
48mm
Comprimento
116mm
Temperatura de armazenamento
-25 - 70°C
Tipo de montagem
Instalação do painel frontal
Classe de protecção (IP)
IP20
Classe de protecção (IP), lado frontal
IP65
Material do invólucro
Noryl UL94
Dimensões
116x96x48mm
Classificação Classe
eClass-7.0 27210301
eClass-7.1 27210301
eClass-8.0 27210301
eClass-9.0 27210301
eClass-9.1 27210301
ETIM-6.0 EC011231
ETIM-7.0 EC011231
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 550 transdutor de medição
dimensões da embalagem 185 x 107 x 198mm
Peso bruto 333g
Pegada de CO2 0,53kg CO₂e
Número da pauta aduaneira 85437090
Número WEEE 40951076
