PERSONNALISÉ

DW98F001

DW98F001
Sur demande
Capteur de pression, différentiel, 40x90x88mm, 0-0,4bar, 12-36V DC, G1/4", 4-20mA, connecteur ISO4400, IP65, plastique, protocole de test inclus

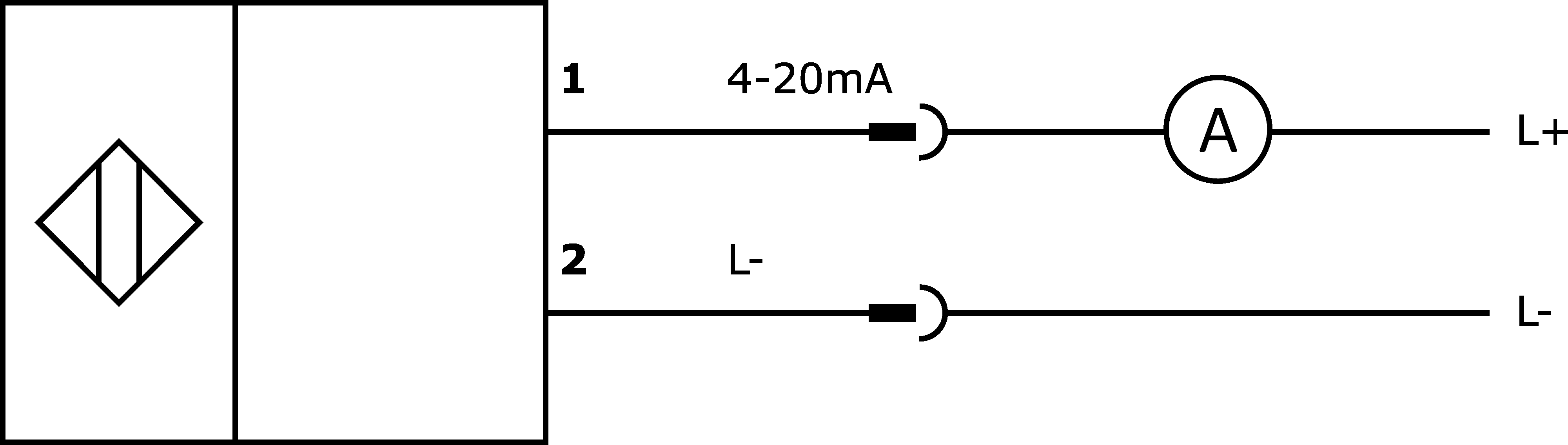

Schéma de connexion
Croquis coté
Modèle 3D
Comparer

Capteurs de pression - Capteurs de pression différentielle

L'article DW98F001 est un capteur de pression qui couple deux systèmes via une membrane et convertit la différence de pression en un signal électrique. Il permet l'intégration mécanique de deux systèmes, l'un servant de point de référence et l'autre de résultat de mesure. Le capteur dispose d'un raccord process G1/8 pouce pour le raccordement à des systèmes externes. Il a une plage de pression de 0 à 0,4 bar, qui est mise à l'échelle sur une sortie de courant de 4 - 20mA.

Autres caractéristiques

Particularités
protocole de contrôle inclus
Convient pour
Groupe de fluides 2
Température ambiante
-25 - 65°C

Caractéristiques électriques

Réglage initial
0 - 400hPa
Exécution de la sortie analogique
4 - 20mA
Exécution du raccordement électrique
Connecteur de vanne type A
Plage de mesure de la pression
0 - 0,4bar
Tension de service
12-36VDC
Raccordement électrique
Connecteur de vanne type A

Propriétés mécaniques

Exécution du raccord de processus
G1/4 pouce
Largeur
40mm
Hauteur
88mm
Longueur
90mm
Pression max. Pression de service
1bar
Température du fluide
0 - 50°C
Pression nominale
0,4bar
Résistance aux chocs
100g
Indice de protection (IP)
IP65
Matériau du boîtier
Aluminium
Matériau du capteur de mesure
Acier inoxydable 1.4435
Matériau du joint d'étanchéité au niveau du raccord de process
Plastique (FKM)
Matériau du raccord de process
Acier inoxydable 1.4404
Matériau de la cellule de mesure
Acier inoxydable 1.4435
Dimensions
90x40x88mm
Classification Classe
eClass-7.0 27200616
eClass-7.1 27200616
eClass-8.0 27200616
eClass-9.0 27200616
eClass-9.1 27200616
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la TSCA Oui
Groupe de produits IPF 700 Appareils spéciaux
Dimensions de l'emballage 93 x 133 x 194mm
Poids brut 495g
2,35kg CO₂e
Numéro de tarif douanier 90262020
Numéro WEEE 40951076
